3. Mesurez l'écartement (A) entre l'avant du capot du diviseur
de la plateforme et le support (B). L'écartement doit être
de 8 à 18 mm (0,3 à 0,7 po).
4. Si un réglage est nécessaire, ajustez la position du bras (A)
de charnière comme suit :
a. Desserrez les quatre écrous (B).
b. Faites glisser les supports (C) et le bras de charnière (A)
vers l'avant ou vers l'arrière, selon les besoins, pour
obtenir le dégagement correct.
c. Resserrez la quincaillerie.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
303
B
A

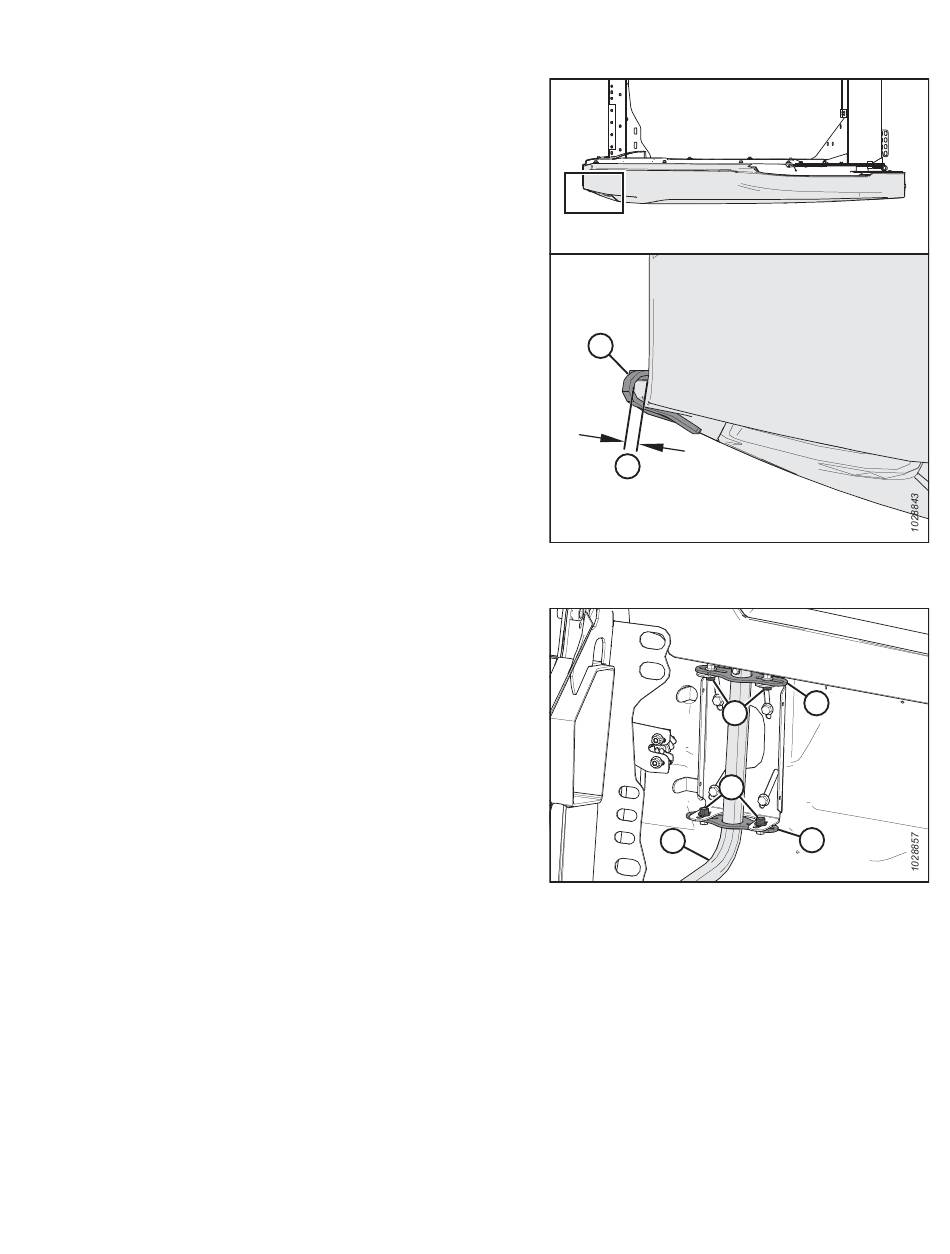

Figure 8.100: Écartement entre le capot du diviseur de
la plateforme et le support – Vue d'en haut
B
B
A
Figure 8.101: Bouclier gauche de la plateforme
C
C
