Chapitre 10: Réglage des capteurs de la position du rabatteur
La plateforme est équipée de plusieurs capteurs permettant à l'opérateur de savoir où se situe le rabatteur.
10.1 Vérification et réglage du capteur de hauteur du rabatteur
L'orientation du bras du capteur de hauteur du rabatteur doit être vérifiée manuellement au niveau du capteur. La plage de
tension de sortie du capteur peut être vérifiée manuellement au niveau du capteur ou depuis la cabine.
IMPORTANT:
Assurez-vous que la hauteur minimale du rabatteur est bien réglée avant d'ajuster le capteur de hauteur du rabatteur. Pour
obtenir des instructions, consultez le
NOTE:
Consultez les instructions de la cabine dans le manuel d'opération des moissonneuses-batteuses.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
Vérification et réglage de l'orientation du bras du capteur
1. Garez la moissonneuse-batteuse sur une surface plane.
2. Coupez le moteur et retirez la clé du contact.
3. Sur le plateau d'extrémité droite, localisez le capteur de
hauteur du rabatteur (A). Il se connecte au bras droit du
rabatteur.
262148
8.10 Dégagement entre le rabatteur et la barre de coupe, page
521
A

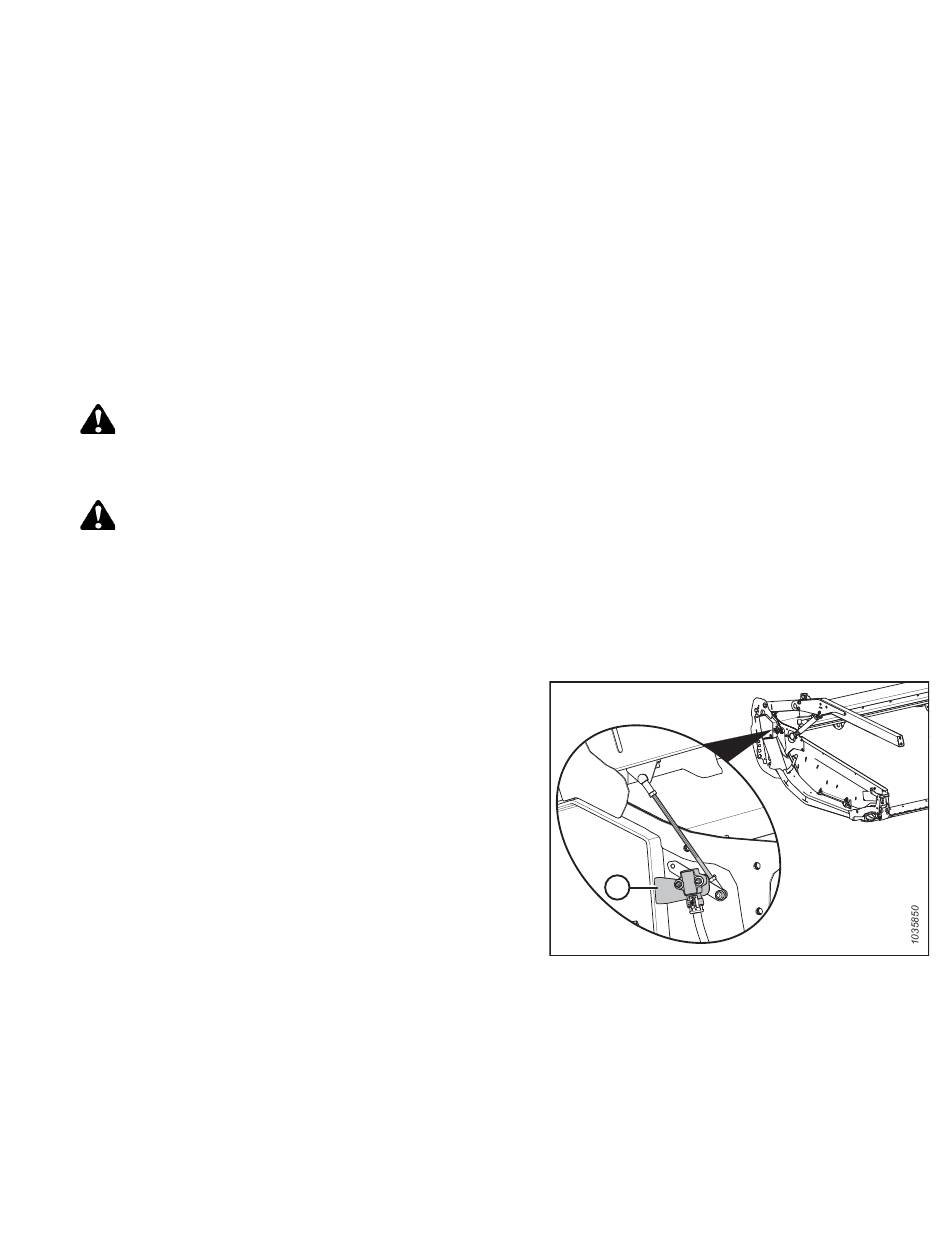

Figure 10.1: Emplacement du capteur de hauteur du
rabatteur
