Instructions de déchargement et d'assemblage (amérique du nord) pour plateforme avec module de flottement fm200, doté de la flex-float technology
Masquer les pouces
Voir aussi pour FlexDraper FD2 Serie:
- Manuel d'opération (916 pages) ,
- Manuel d'instructions et d'assemblage (696 pages) ,
- Manuel d'opération (598 pages)
Publicité

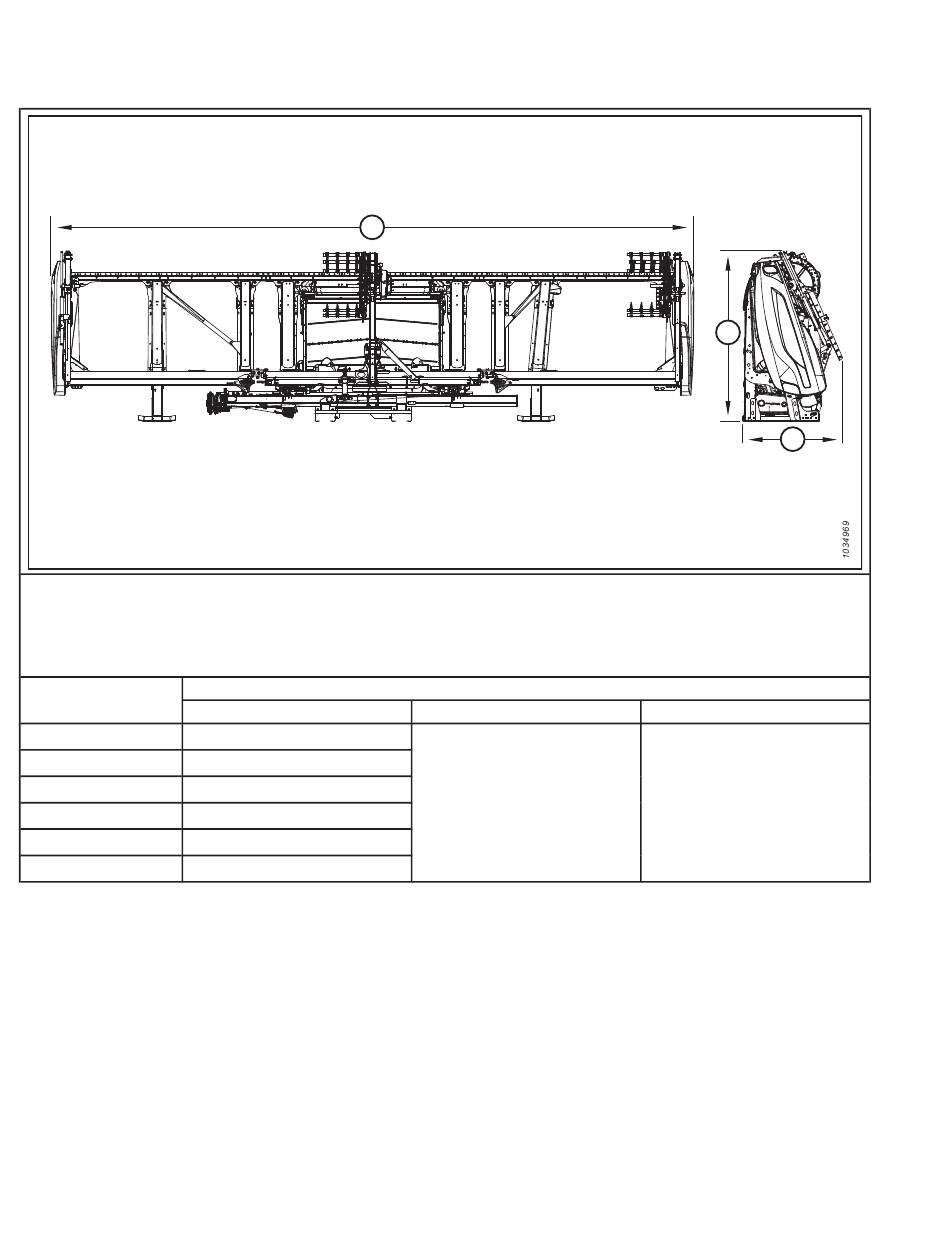

Tableau 2.2 Dimensions de la plateforme – Entièrement montée et fixée aux supports d'expédition
IMPORTANT:
Ces dimensions approximatives sont fournies pour vous aider à choisir la bonne taille de véhicule pour soulever ou
transporter la plateforme. Ces dimensions supposent que la plateforme est assemblée et fixée aux supports
d'expédition.
Modèle de
plateforme
FD225
FD230
FD235
FD240
FD245
FD250
262148
DÉCHARGEMENT DE LA PLATEFORME
A
A
8,2 m (26 pi 11 po)
9,6 m (31 pi 7 po)
11,2 m (36 pi 7 po)
12,7 m (41 pi 7 po)
14,2 m (46 pi 7 po)
15,7 m (51 pi 7 po)
Dimensions
B
2,6 m (8,4 pi)
8
B
C
C
1,5 m (4,9 pi)
Révision A
