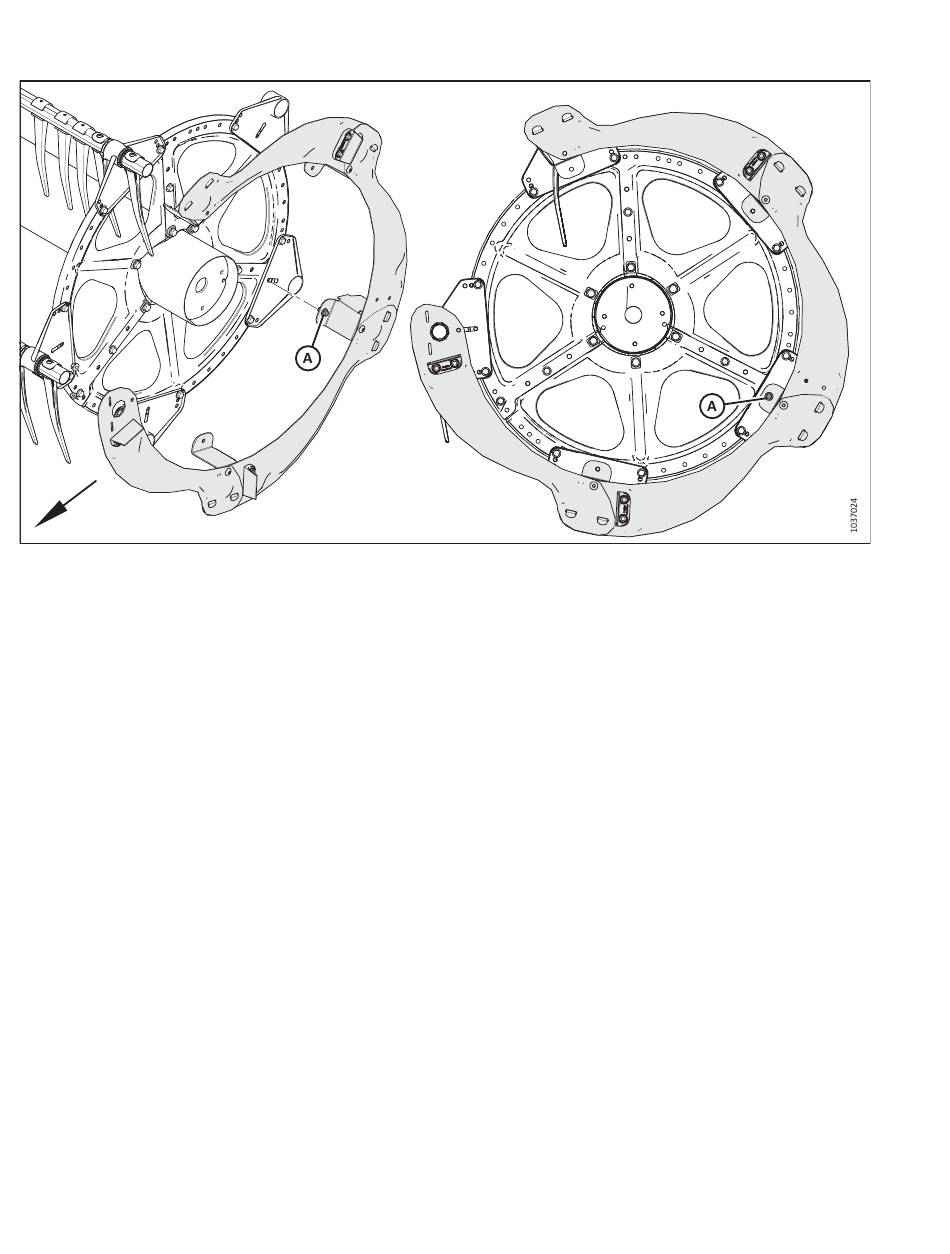

Figure 7.111: Rabatteur à cinq tiges – Capots d'extrémité de rabatteur partiellement assemblés sur le rabatteur

4. Placez le capot de diviseur de rabatteur partiellement assemblé sur le rabatteur et sur les tubes à doigts.

5. Identifiez la languette de support du capot du diviseur en face de l'ouverture dans le cercle des segments du capot du

diviseur. Fixez cette languette de support au rabatteur en utilisant un boulon hexagonal M10 X 1,5 X 20 (A) et un

écrou. Ne serrez PAS encore le matériel.

TERMINER L'ASSEMBLAGE DE LA PLATEFORME
