1. Faites défiler les options de commande de la plateforme à
l'écran de la moissonneuse-batteuse en utilisant le
commutateur de commande de la plateforme jusqu'à ce
que l'icône CHAP (A) s'affiche dans la première zone de
message. Le CHAP ajustera la hauteur de la plateforme par
rapport au sol en fonction des réglages de hauteur et de
sensibilité.
9.8.3 Étalonnage du contrôle de la hauteur automatique de la
plateforme – Challenger
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée à chaque
moissonneuse-batteuse, sinon la fonction CHAP ne fonctionnera pas correctement.
DANGER
Faites évacuer la zone par les passants. Tenez les enfants éloignés des machines. Faites le tour de la machine pour vous
assurer que personne ne se trouve dessous, dessus ni à proximité.
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
NOTE:
Le réglage trop léger du flottement de la plateforme peut empêcher l'étalonnage du CHAP. Il sera peut-être nécessaire de
régler un flottement plus lourd pour la procédure d'étalonnage afin que la plateforme ne se sépare pas du module de
flottement.
NOTE:
Pour obtenir un fonctionnement optimal du contrôle de hauteur automatique de la plateforme (CHAP), suivez ces
procédures avec le vérin d'inclinaison réglé sur D. Une fois les réglages et l'étalonnage terminés, réglez de nouveau le
vérin d'inclinaison à l'angle de plateforme souhaité. Pour obtenir des instructions, consultez le manuel d'opération de la
plateforme.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
ᴹᴰ
et Massey Ferguson
A

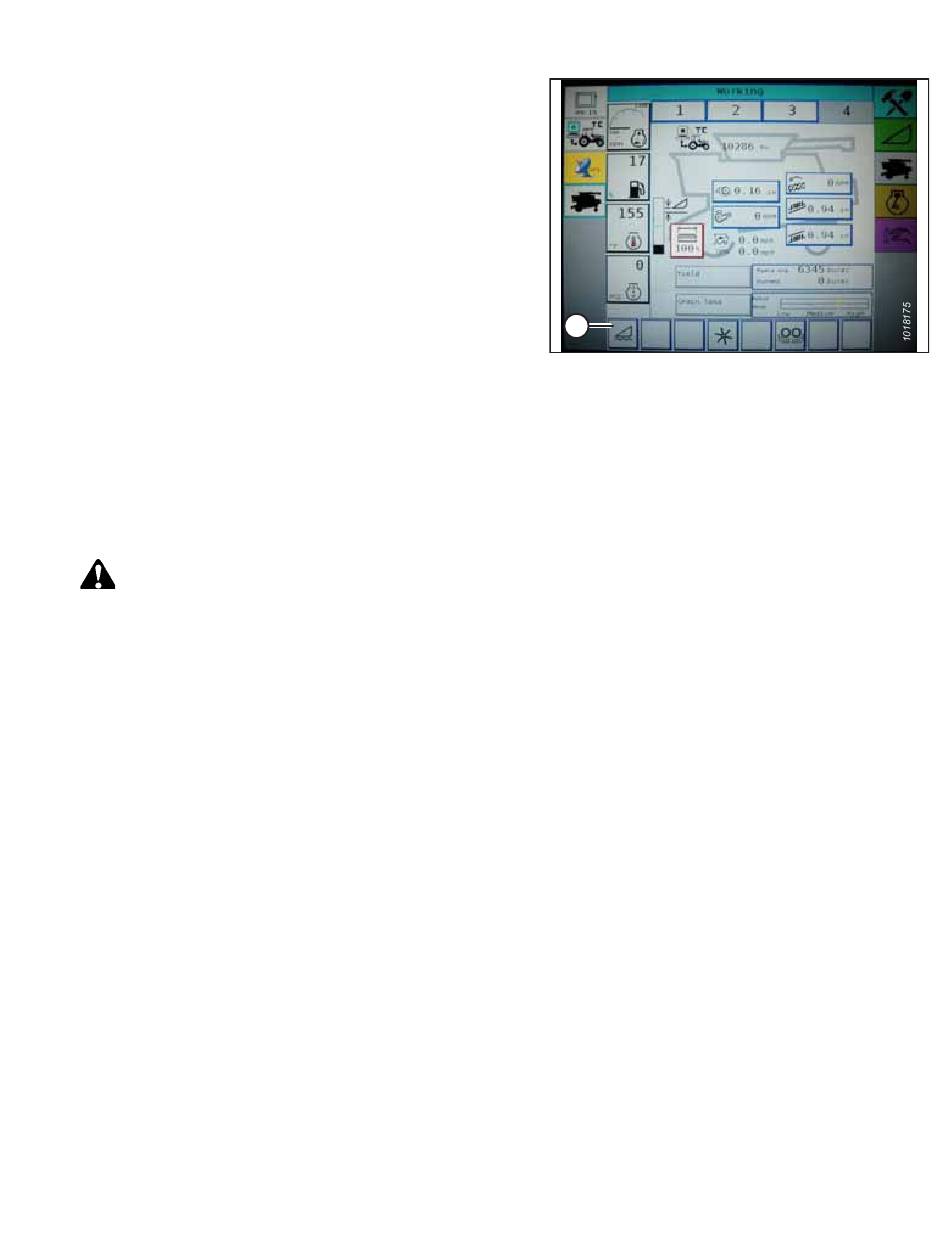

Figure 9.75: Écran de la moissonneuse-batteuse
ᴹᴰ
Challenger
ᴹᴰ
349
Révision A
