MacDon FlexDraper FD2 Serie Instructions D'assemblage page 300

6. Vérifiez l'écartement (C) entre la spire de la vis
d'alimentation et le plancher.
• Si la vis d'alimentation est en position fixe, l'écartement
doit être compris entre 24 et 28 mm (15/16 et 1 1/
8 po).
• Si la vis d'alimentation est en position de flottement,
l'écartement doit être compris entre 11,5 et 15,5 mm
(7/16 et 5/8 po).
7. Si l'écartement doit être ajusté, desserrez les deux
écrous (B) et faites pivoter la vis d'alimentation pour
positionner la spire sur le plancher d'alimentation.
8. Tournez le boulon (A) dans le sens des aiguilles d'une
montre pour augmenter le jeu (C) ou dans le sens inverse
des aiguilles d'une montre pour le diminuer (C).
• Si la vis d'alimentation est en position fixe, réglez
l'écartement entre 24 et 28 mm (15/16 et 1 1/8 po).
• Si la vis d'alimentation est en position de flottement,
réglez l'écartement entre 11,5 et 15,5 mm (7/16 et 5/
8 po).
NOTE:
L'écartement augmente de 25 à 40 mm (1 à 1 1/2 po)
lorsque le vérin d'inclinaison se rétracte complètement.
9. Répéter l'étape 6, page 286
l'autre extrémité de la vis.
IMPORTANT:
Le réglage d'un côté de la vis d'alimentation peut influer sur
l'autre côté. Vérifier toujours les deux côtés de la vis
d'alimentation après avoir effectué les derniers réglages.
10. Serrer les écrous (B) aux deux extrémités de la vis
d'alimentation. Serrer les écrous à 96 Nm (70 pi-lb).
11. Faire pivoter la vis d'alimentation et vérifier les jeux.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
et l'étape 8, page 286 pour

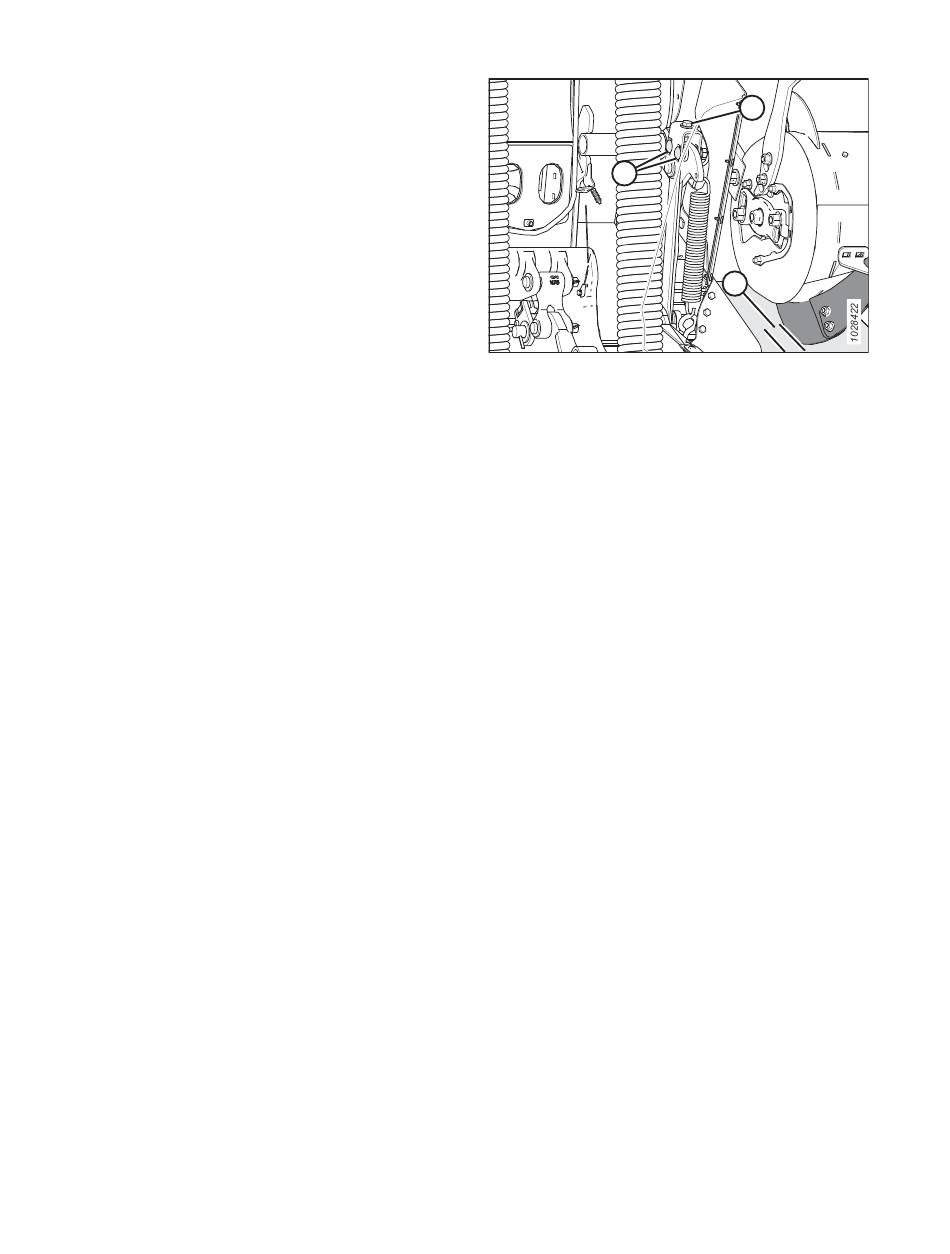

Figure 8.74: Espacement du transporteur à vis
286
A
B
C
Révision A
