DÉCHARGEMENT DE LA PLATEFORME
VTS en trois parties

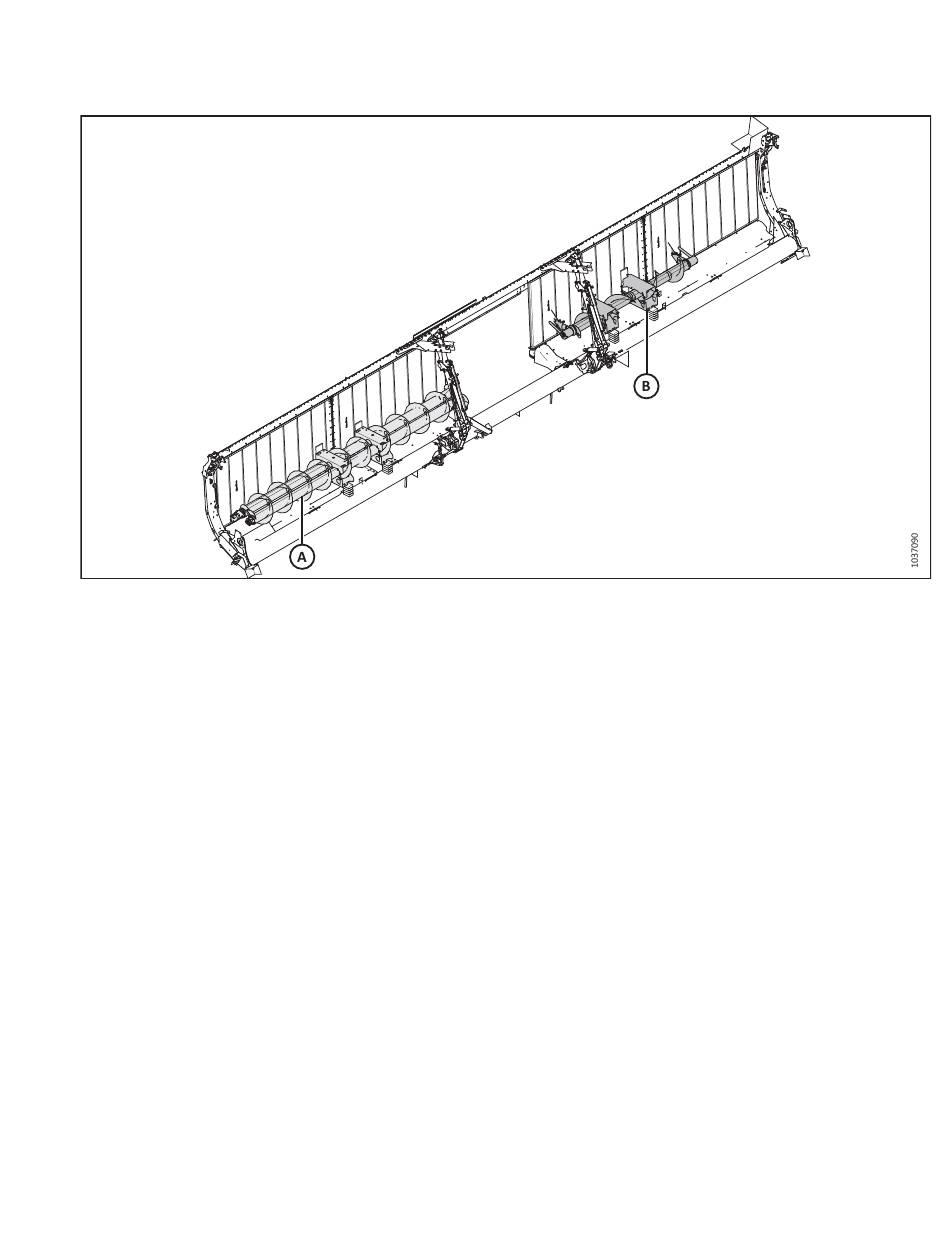

Figure 2.7: Plateforme à rabatteur triple avec vis transversale supérieure (VTS) en trois parties
NOTE:
L'illustration ci-dessus présente une plateforme FD240. Les VTS en trois parties sont expédiées dans la même position sur
toutes les plateformes à rabatteur triple, quel que soit leur lieu d'expédition.
1. Retirez tout cerclage et tous blocs qui fixent la VTS en trois parties (A) à la plateforme. Deux vis sont fixées à la gauche
de la plateforme à l'emplacement (A). La troisième vis est fixée à l'emplacement (B).
2. Mettez la VTS de côté.
