MacDon FlexDraper FD2 Serie Instructions D'assemblage page 76

F

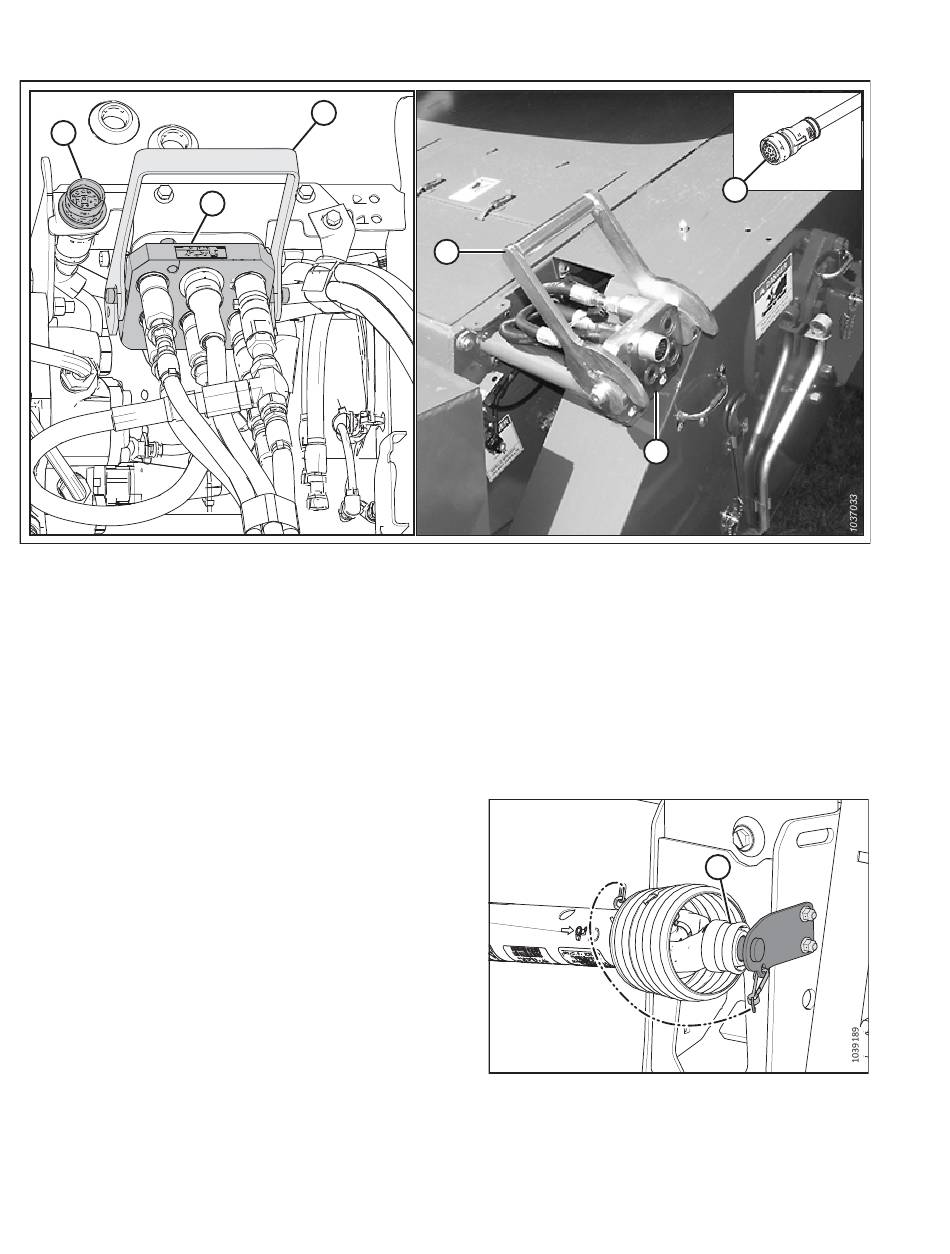

Figure 5.16: Multicoupleur hydraulique et électrique
10. Levez la poignée (A) pour dégager le multicoupleur (B) du module de flottement.
11. Soulevez la poignée (D) de la moissonneuse-batteuse jusqu'à la position complètement ouverte. Nettoyez les surfaces
de contact du multicoupleur (B) et de la prise (C).
12. Installez le multicoupleur (B) dans la prise de la moissonneuse-batteuse (C). Tirez la poignée (D) pour enclencher le
multicoupleur dans la prise.
13. Récupérez le connecteur de kit de commande de cabine C81A (E) de l'emplacement de rangement sur la
moissonneuse-batteuse et connectez-le au connecteur C81B (F) sur le module de flottement. Tournez le collier sur le
connecteur pour le verrouiller.
14. Tirez le collier de transmission (A) vers l'arrière pour libérer
la transmission du palier de support. Enlevez la prise de
force du palier de support.
262148
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
A
B
D
Figure 5.17: Transmission rangée à sa place
62
E
C
A
Révision A
