INSTALLATION DU MODULE DE FLOTTEMENT
3.2 Installation de la prise de force – Prise de force standard
La prise de force connecte la boîte de vitesse d'achèvement du module de flottement à la PDF de la moissonneuse-
batteuse. Elle devra être installée sur le module de flottement.
Si la plateforme que vous assemblez a été expédiée avec une prise de force standard (MD № B7038, B7039 ou B7108),
suivez la procédure ci-dessous. Si la plateforme que vous êtes en train d'assembler a été expédiée avec une prise de force
Sidehill (MD № B7180, B7181, B7182 ou B7326), passez à la section 3.3 Installation de la prise de force – Prise de force
Sidehill, page 37.
ATTENTION
Pour éviter de blesser l'installateur et d'endommager la prise de force, maintenez-la afin qu'elle ne tombe pas au sol.
A
B
C

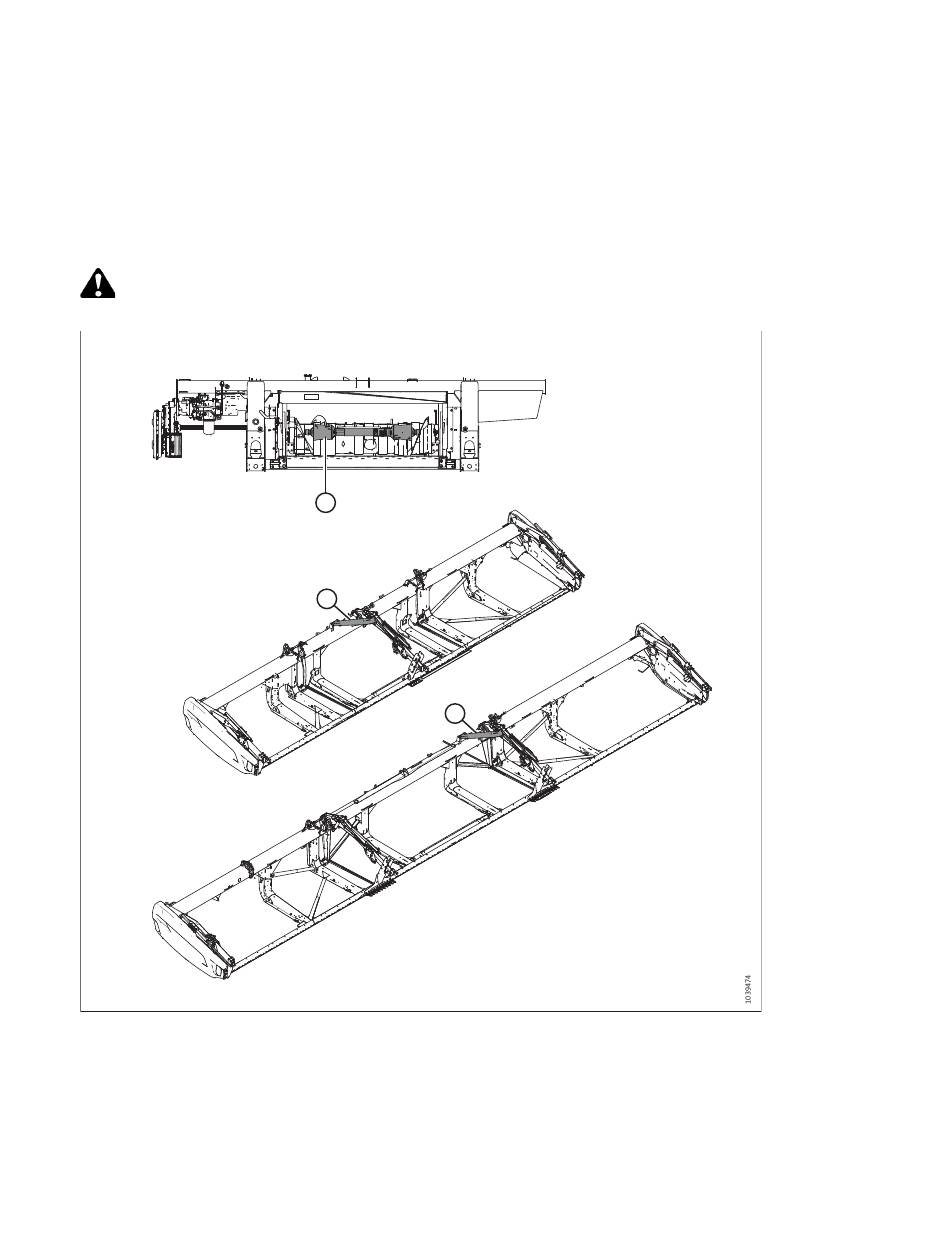

Figure 3.4: Lieux d'expédition de la prise de force
1. Récupérez les pièces de la prise de force aux emplacements (A), (B) et (C).
33
