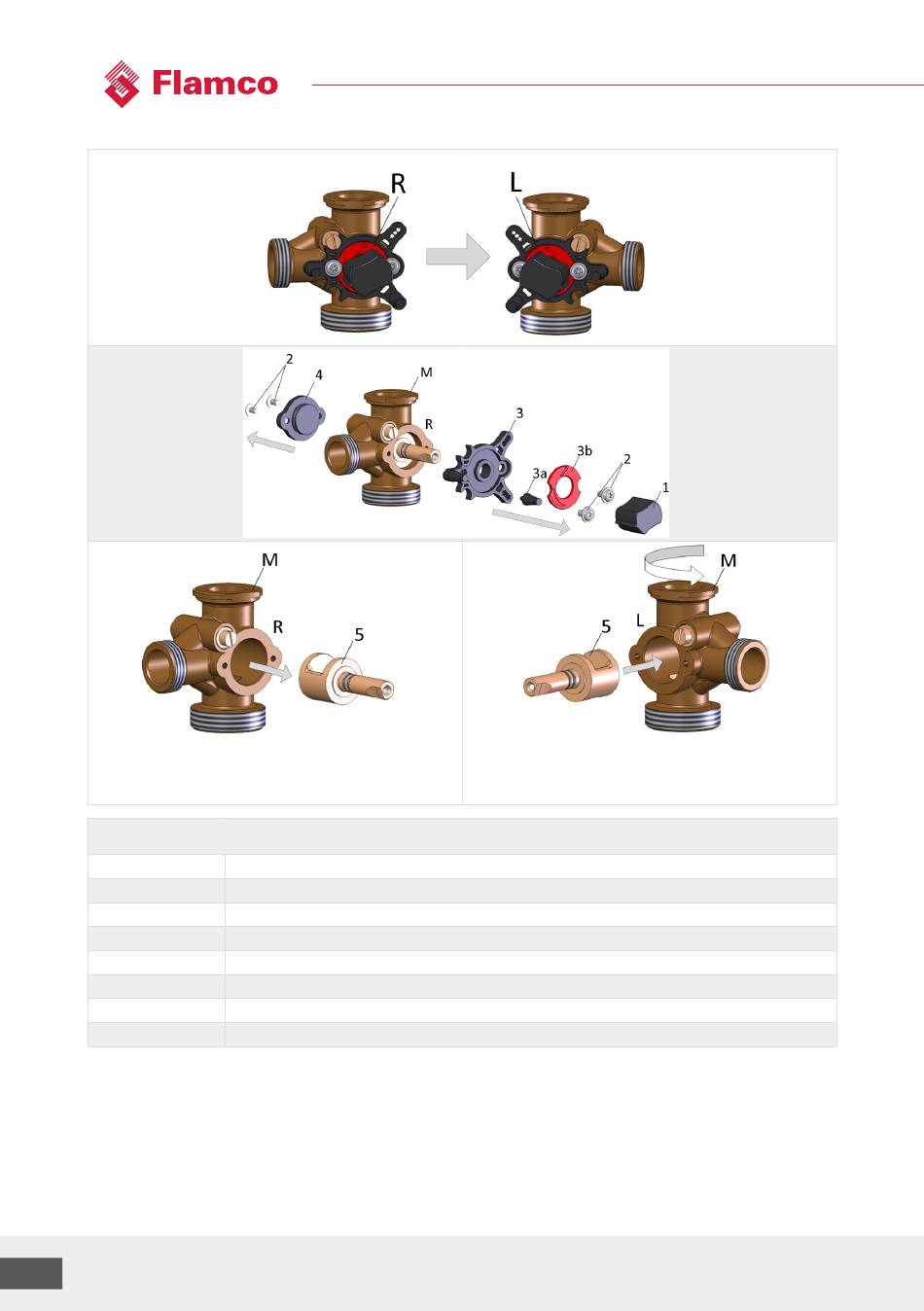

3.2.4 Transformation du mélangeur du modèle de droite vers le modèle de gauche (pour la version MC)
Démontage 1
Démontage 2
M
1
2
3
3a
3b
4
5
Remarques :
Le bypass ne doit pas être inclus dans la transformation. Veuillez tenir compte de la bonne position
de l'arbre au moment du montage (voir chap. 3.2.3 pour l'aplatissement à l'extrémité de l'arbre).
Après la transformation il faut contrôler l'étanchéité du mélangeur.
74
Manual MeiFlow Top Cooling
Montage 1
(autres étapes de montage : voir démontage 1
dans l'ordre inverse)
Légende relative aux composants
Boîtier de mélangeur avec bypass (pour version droite ou gauche)
Poignée tournante
4x vis à tête bombée bridée LFS 10.9 Torx M5x8
Cache frontal avec joint torique
Tige
Graduation
Cache arrière avec joint torique
Insert mélangeur avec arbre
