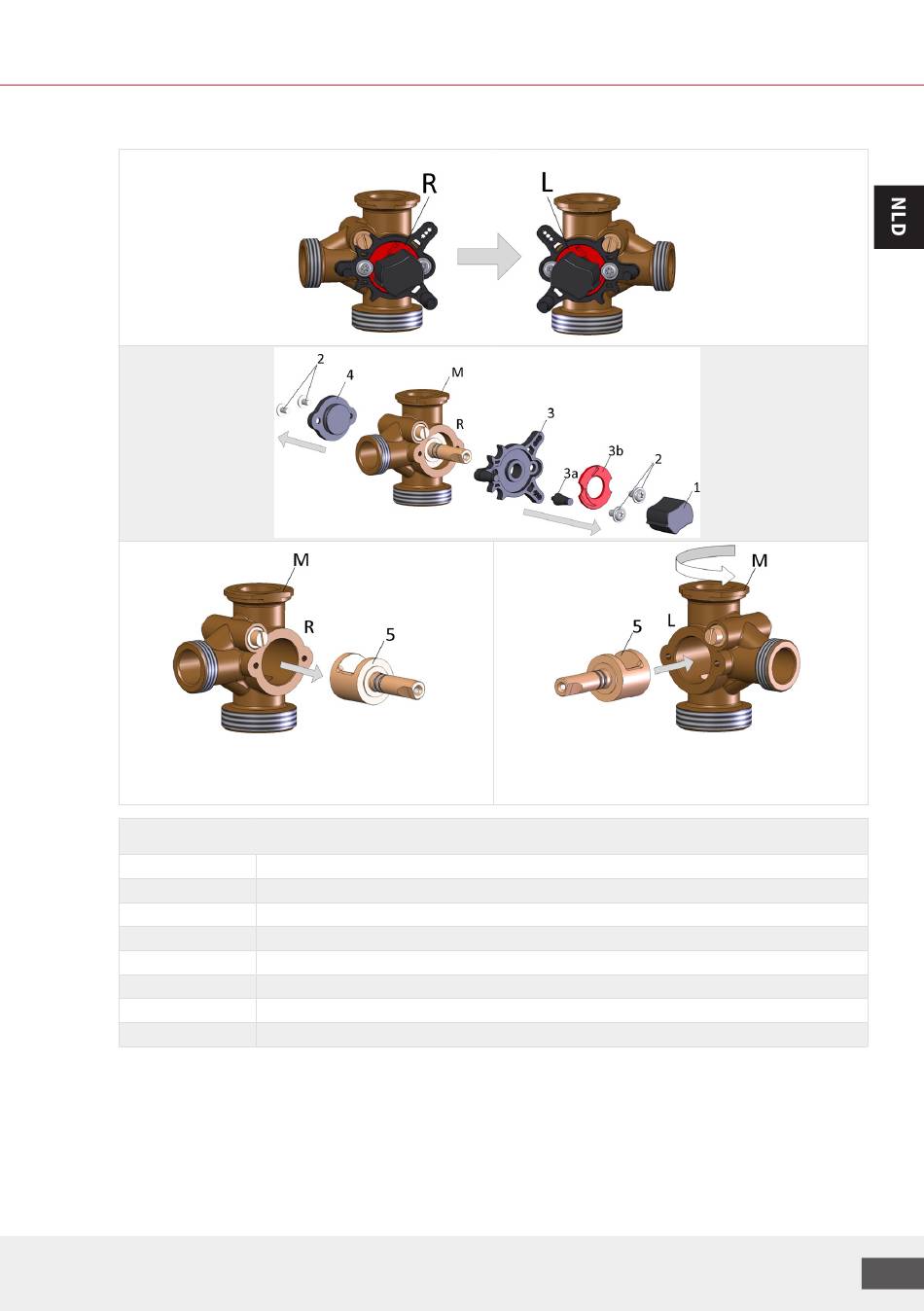

3.2.4 Mengklep-ombouw van rechter naar linker uitvoering (met MC-variant)
Demontage 1
Demontage 2
M
1
2
3
3a
3b
4
5
Opmerkingen:
De bypass hoeft niet te worden omgebouwd. Let op de betreffende positie van de
as tijdens de montage (voor het afvlakken aan het uiteinde van de as, zie hfst. 3.2.3).
Na de ombouw moet de mengklep op lekkage worden gecontroleerd.
Wij behouden ons het recht voor om ontwerpen en technische specificaties van onze producten te wijzigen.
Montage 1
(verdere montagestappen: zie demontage 1
in omgekeerde volgorde)
Legenda van de componenten
Mengklep-behuizing met bypass (als rechter of linker uitvoering)
Handgreep
4x bolkop-flensschroef LFS 10.9 Torx M5x8
Afdekking voor met O-ring
Pen
Schaal
Afdekking achter met O-ring
Mengklep-inzetstuk met as
