3.2.4 Trasformazione miscelatore da versione destra a versione sinistra (nella variante MC)

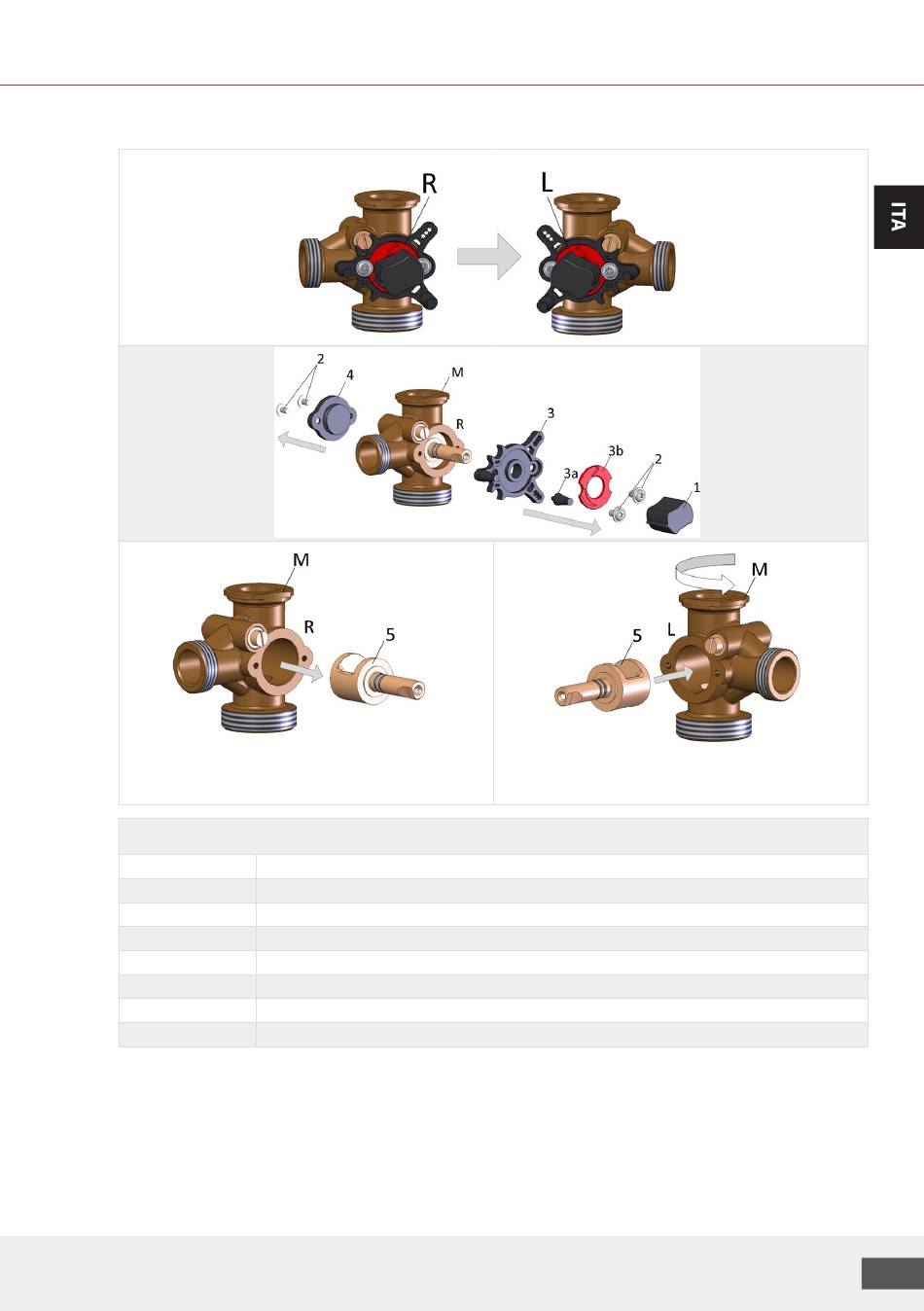

Smontaggio 1
Smontaggio 2
M
1
2
3
3a
3b
4
5
Note:
Il bypass non deve essere smontato insieme Rispettare la relativa posizione dell'albero
durante il montaggio (per l'appiattimento all'estremità dell'albero vedere cap. 3.2.3).
Dopo la trasformazione è necessario controllare la tenuta del miscelatore.
(ulteriori passi di montaggio: vedere smontaggio
1 in sequenza inversa)
Legenda relativa ai componenti
Scatola miscelatore con bypass (come versione destra o sinistra)
4x viti lenticolari flangiate LFS 10.9 Torx M5x8
Copertura anteriore con O-ring
Copertura posteriore con O-ring
We reserve the right to change designs and technical specifications of our products.
Montaggio 1
Manopola
Perno
Scala
Miscelatore con albero
