2.. . К онструкция.насосных.групп,.применяющихся.
для.нагрева.и.охлаждения
2.1. PG.MC-X,.DN25,.Kvs=5,8.м³/ч

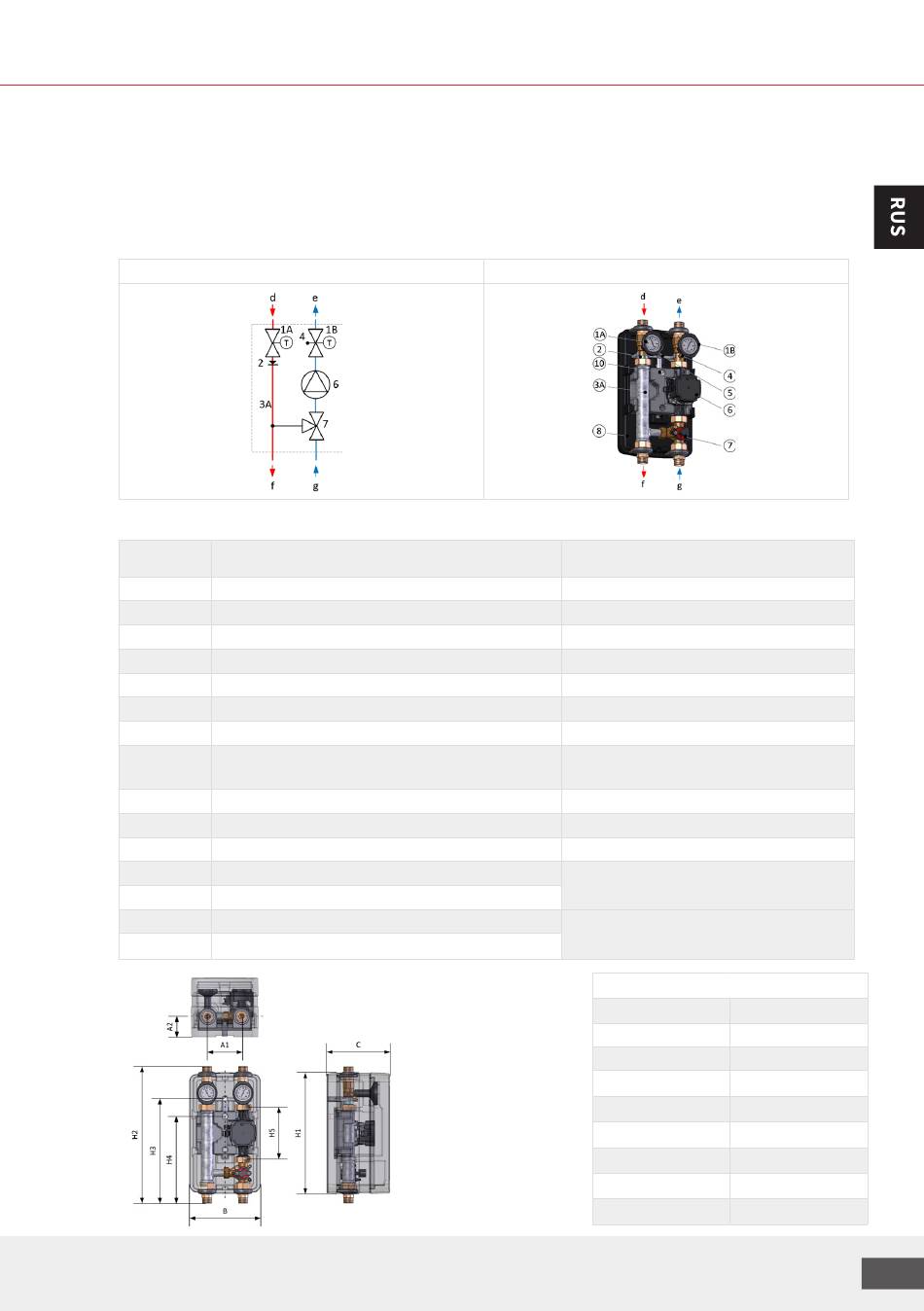

Схематическое.изображение
Пояснения.к.условным.обозначениям:
Поз.
1A Шаровой кран обратной линии со съемной ручкой и термометром
1B Шаровой кран подающей линии со съемной ручкой и термометром
2 Прерыватель обратного потока на шаровом кране, монтируемый
3A
4 Гнездо датчика для датчика температуры подающей линии
5 Пластиковый кронштейн трубы для настенного монтажа
6 Циркуляционный насос отопительного контура
7
(для возможности установки серводвигателя)
8 Корпус из EPP в качестве сборной теплоизоляции
10
d
e
f Охлаждающая станция линии охлаждения
g Охлаждающая станция подающей линии
Мы оставляем за собой право изменять конструкцию и технические характеристики нашей продукции.
Компоненты
Труба обратной линии с тройником
Трехходовой смеситель с байпасом
Отверстие кабельного ввода
Присоединения
Обратная линия охлаждения
Подающая линия охлаждения
Примечание: примерное изображение
Конструкция.и.компоненты
Примечания
голубая шкала, 0...120 °C
красная шкала, 0...120 °C
открывающее давление 200 мм/вод.столбика
M10x1
отверстие под винт Диам. 12 мм, Г=66 мм
BL=180 мм, 1 ½" с плоским уплотнением
монтируется на левосторонний вариант
класс пожаростойкости В2 — обычное воспламенение
диаметр 2 x 4 мм
1" AG
1" AG
Размеры.в.[мм]
A1
A2
B
C
H1
H2
H3
H4
H5
125
74
249
220
421
472
359,5
315
180
