3.2.4 Mischer-Umbau von Rechter zu Linker Ausführung (bei MC-Variante)

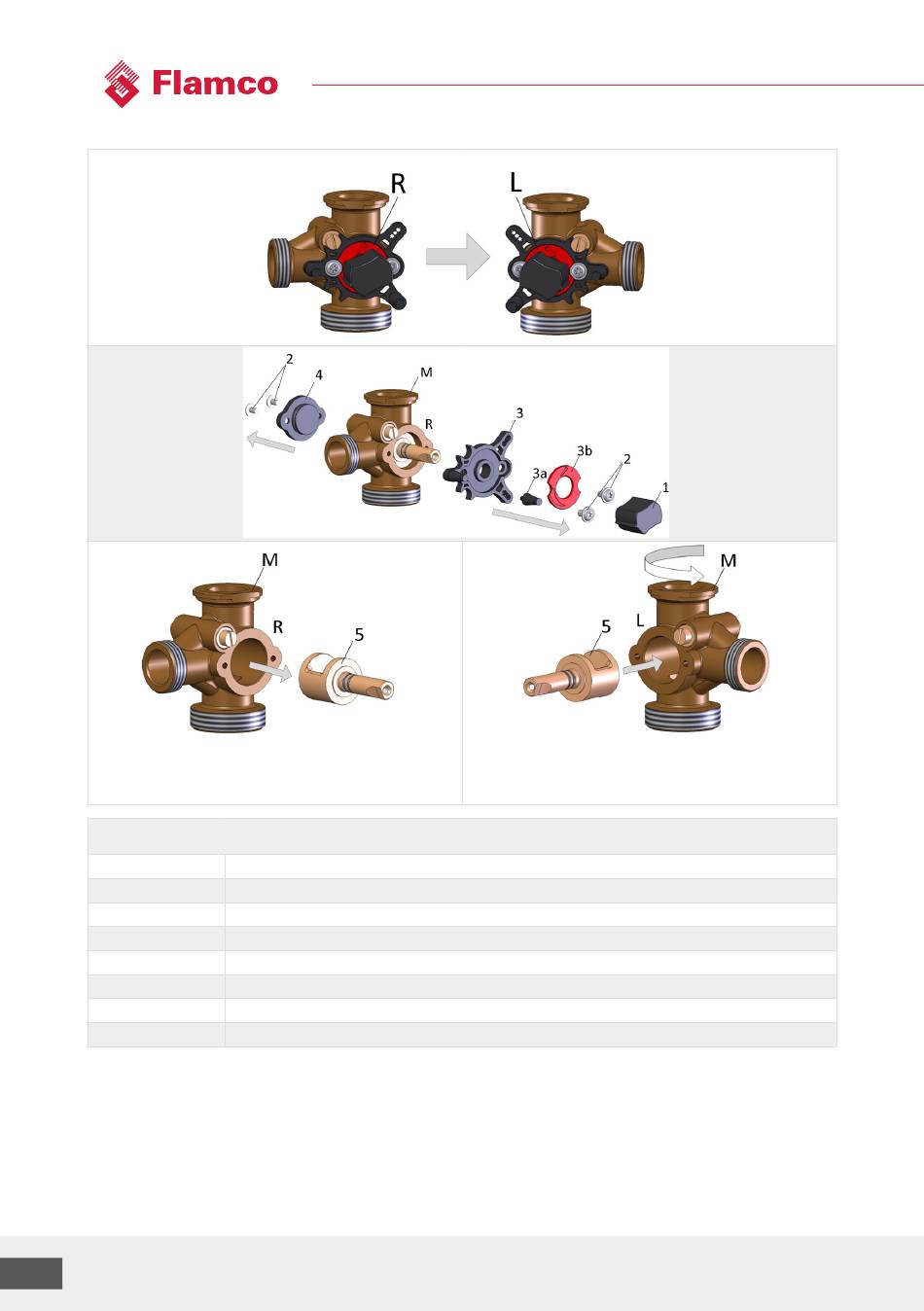

Demontage 1
Demontage 2
M
1
2
3
3a
3b
4
5
Hinweise:
Der Bypass muss nicht mit umgebaut werden. Bitte die entspr. Stellung der Welle bei der Montage
beachten (zur Abflachung am Wellenende s. Kap. 3.2.3).
Nach Umbau ist der Mischer auf Dichtheit zu prüfen.
36 Manual MeiFlow Top Cooling
Montage 1
(weitere Montag Schritte: siehe Demontage 1 in
umgekehrter Reihenfolge)
Legende zu den Bauteilen
Mischer Gehäuse mit Bypass (als Rechte oder Linke Version)
Drehgriff
4x Linsenflanschschraube LFS 10.9 Torx M5x8
Abdeckung Vorn mit O-Ring
Stift
Skala
Abdeckung Hinten mit O-Ring
Mischereinsatz mit Welle
