3.2. Отдельные.компоненты.и.сервисные.настройки

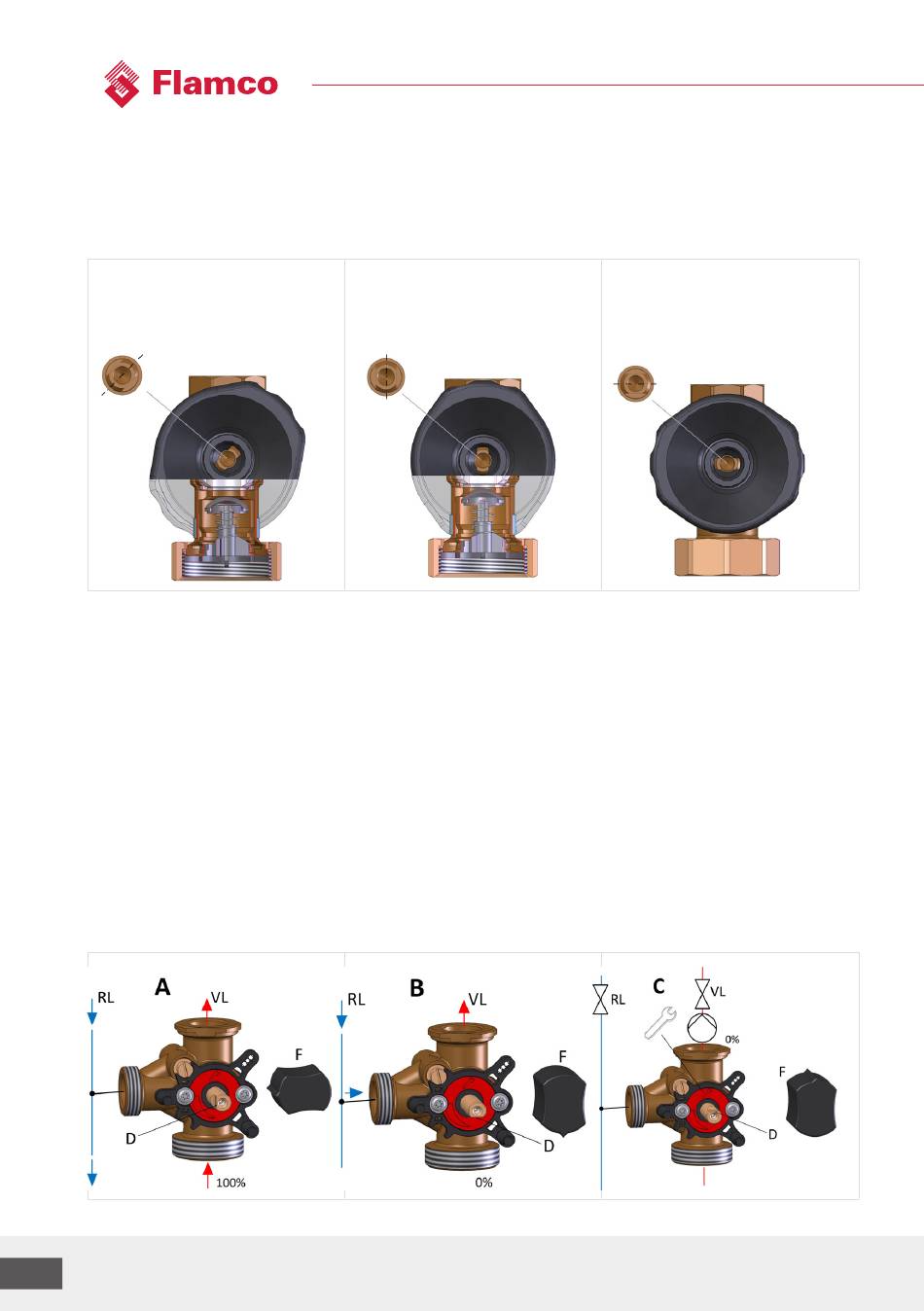

3.2.1.Положения.шаровых.кранов./.клапан.возвратного.течения.(обратный.клапан)
В шаровые краны обратной линии интегрированы клапаны возвратного течения (КВТ) или обратные
клапаны. У них есть своя маркировка. Открытие КВТ вручную возможно путем перемещения
поворотной рукоятки прим. на 45°
45°.(промывка,.опорожнение):
Шаровой.кран.открыт,..
КВТ.открыт
3.2.2. Циркуляционный.насос.для.режима.охлаждения
Необходимые свойства циркуляционного насоса:
- насос спроектирован для конденсации, для областей применения с температурой рабочей
среды ниже температуры окружающего воздуха
- корпус статора покрыт лаковым покрытием, наносимым с помощью метода электроосаждения,
и имеет сливное отверстие (как IPX4D)
См. технические данные и инструкцию изготовителя циркуляционного насоса.
3.2.3. Трехходовой.смесительный.клапан.(у.вариантов.MC)
Положение.смесителя:
A) Смеситель "открыт": полная подача со стороны котла, подмешивание со стороны возврата отсутствует
В) Смеситель "закрыт": полная подача с обратной стороны, подачи со стороны котла нет
C) Смеситель в положении сервисного обслуживания, напр. для замены насоса
D) Фаска на конце вала в этом положении
F) Соответствующее положение ручки
148
Manual MeiFlow Top Cooling
0°.(нормальный.режим):
Шаровой.кран.открыт,..
КВТ.задействован
90°.(сервис):
Шаровой.кран.закрыт,..
КВТ.открыт
