2. Opbouw van de pompgroepen voor verwarmings-/
koeltoepassingen

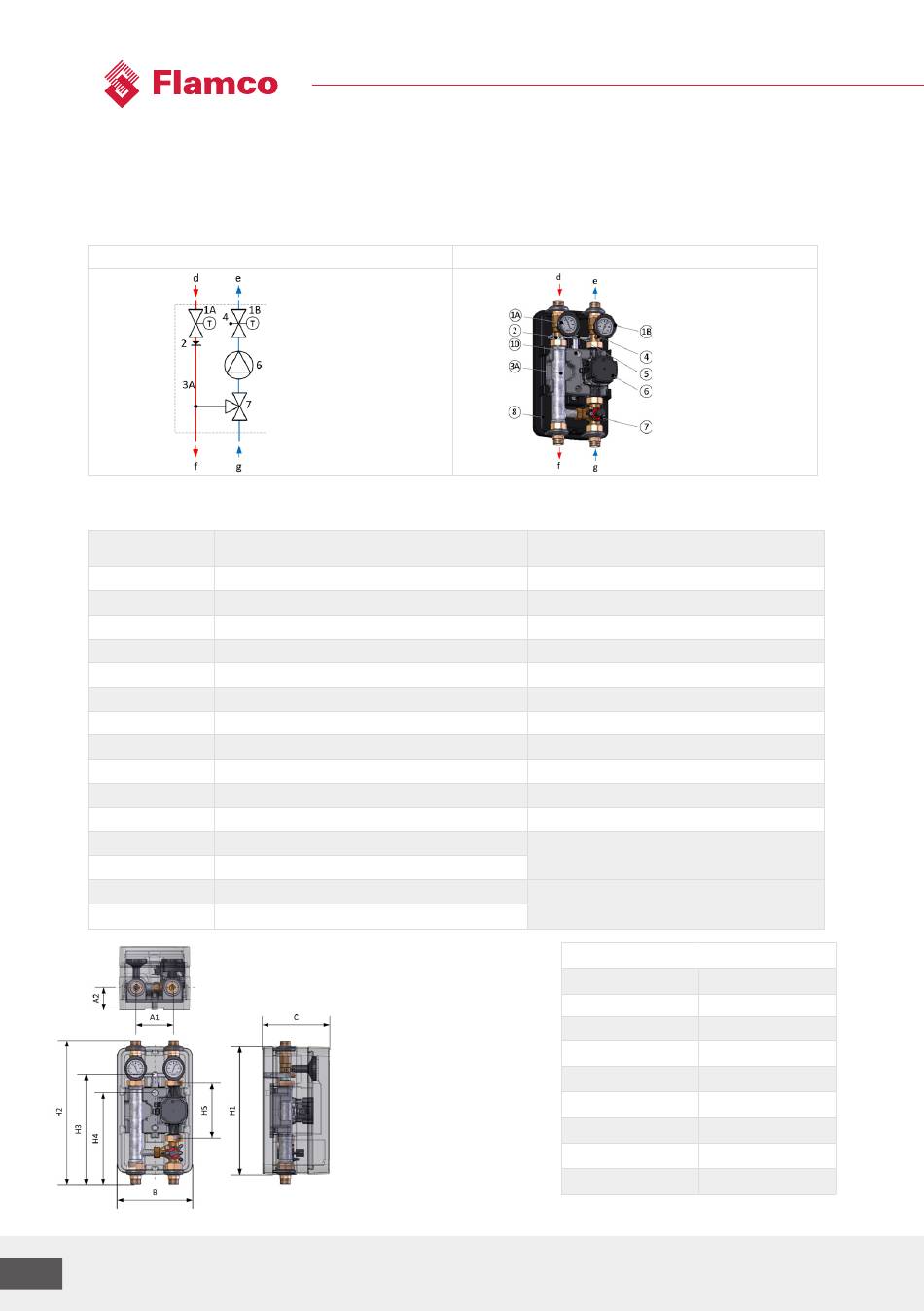

2.1 PG MC-X, DN25, Kvs=5,8 m³/h
Legenda:
Pos.
1A
1B
2
3A
4
5
6
7
8
10
d
e
f
g
48
Manual MeiFlow Top Cooling
Schematische weergave
Onderdelen
RL-kogelkraan met afneembare greep en thermometer
VL-kogelkraan met afneembare greep en thermometer
Terugslagklep, in de kogelkraan, opstelbaar
RL-leiding als T-stuk
Voelerhouder voor VL-temperatuurvoeler
Kunststof leidinghouder voor wandmontage
CV-pomp
Driewegmenger met bypass (voor eventuele servomotor)
EPP-behuizing als meerdelige thermische isolatie
Opening voor kabeldoorvoer
Aansluitingen:
Koelcircuit-RL
Koelcircuit-VL
Koelstation-RL
Koelstation-VL
Opmerking: voorbeeldweergave
Structuur en onderdelen
Opmerkingen
blauwe schaal, 0...120 °C
rode schaal, 0...120 °C
Openingsdruk 200 mm WS
M10x1
Gat voor schroef: Diameter 12 mm, T=66 mm
BL=180 mm, 1 ½" vlakdichtend
kan op de linker variant worden gemonteerd
heeft brandveiligheidsklasse B2 - normaal ontvlambaar
2 x 4 mm diameter
1" AG
1" AG
Afmetingen in [mm]
A1
A2
B
C
H1
H2
H3
H4
H5
125
74
249
220
421
472
359,5
315
180
