3.2 Singoli componenti e impostazioni di assistenza

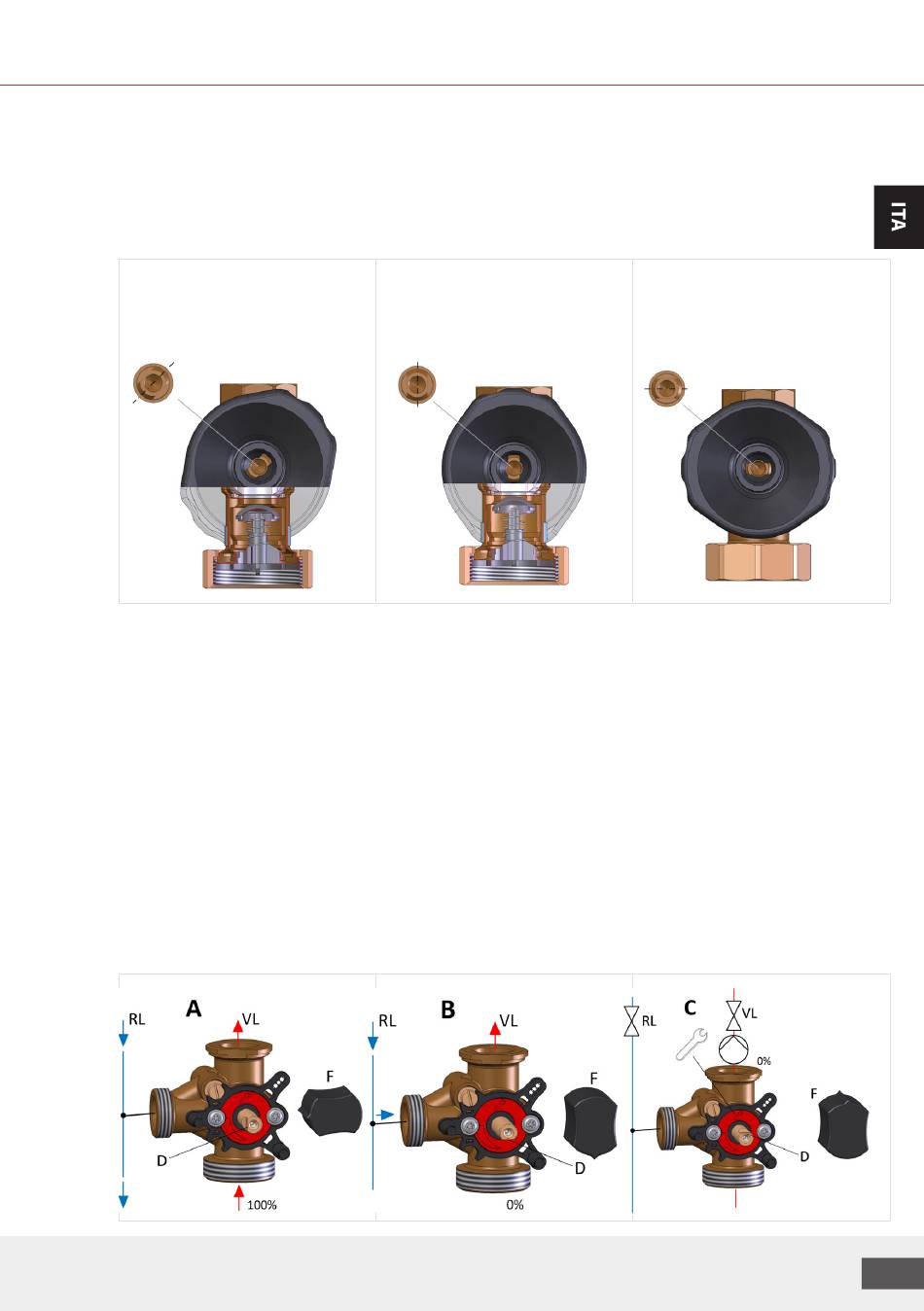

3.2.1 Posizioni valvole a sfera / valvole di non ritorno (freni gravitazionali)
In alcune valvole a sfera sul ritorno sono integrati valvole di non ritorno (RV) o freni gravitazionali.
Sono indicati a parte. Spostando la manopola di ca. 45° è possibile l'apertura manuale della valvola
di non ritorno
45° (lavaggio, svuotamento):
Valvola ad otturatore sferico
aperta, valvola di non
ritorno aperta
3.2.2 Pompa di ricircolo per applicazioni di raffreddamento
Caratteristiche necessarie della pompa di ricircolo:
- la pompa è progettata per la condensazione, per applicazioni con temperature del fluido inferiori alla
temperatura ambiente
- la scatola dello statore è rivestita con una vernice elettrica a immersione CED ed è munita di una
apertura di scarico (come IPX4D)
Vedere i dati tecnici e le istruzioni del produttore della pompa di ricircolo.
3.2.3 Valvola di miscelazione a tre vie (nelle varianti MC)
Posizione del miscelatore:
A) Miscelatore "aperto", mandata piena sul lato caldaia, nessuna aggiunta sul lato ritorno
B) Miscelatore "chiuso", mandata piena su lato ritorno, nessuna aggiunta sul lato caldaia
C) Posizione assistenza del miscelatore, ad es. per sostituzione della pompa
D) Appiattimento all'estremità dell'albero in questa posizione
F) Posizione appropriata dell'impugnatura
0° (Funzionamento normale):
Valvola ad otturatore sferico
aperta, valvola di non ritorno
in funzione
We reserve the right to change designs and technical specifications of our products.
90° (Assistenza):
Valvola ad otturatore sferico
chiusa, valvola di non
ritorno aperta
