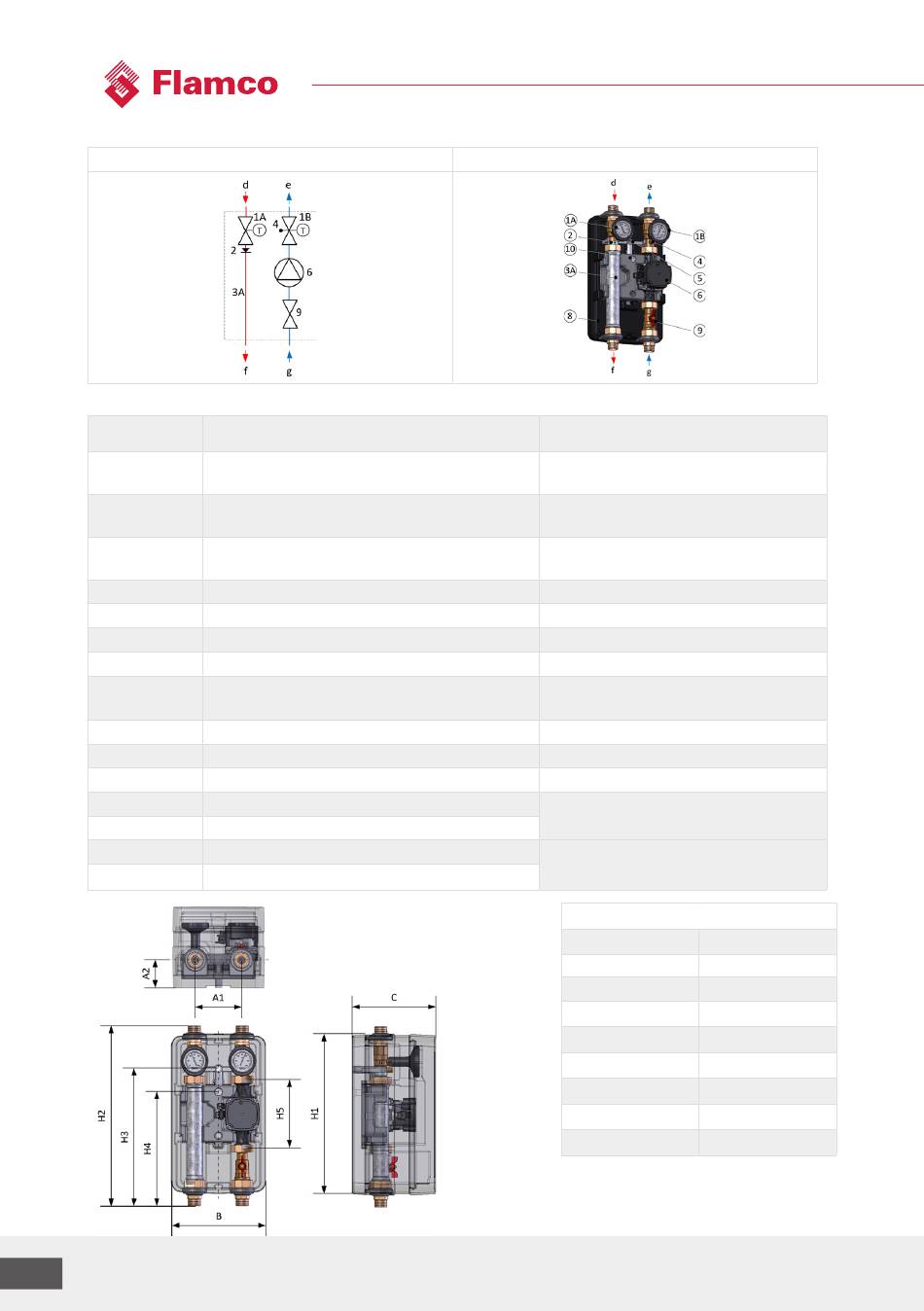

flamco Meibes MeiFlow TOP S-Line MC-X Instructions De Montage page 144

2.2. PG.UC-X,.DN25,.Kvs=6,8.м³/ч
Пояснения.к.условным.обозначениям:
Поз.
1A
1B
2
3A
4
5
6
7
8
10
d
e
f
g
144
Manual MeiFlow Top Cooling
Схематическое.изображение
Компоненты
Шаровой.кран.обратной.линии.со.съемной.ручкой.
и.термометром
Шаровой.кран.подающей.линии.со.съемной.ручкой.
и.термометром.
Прерыватель.обратного.потока.на.шаровом.кране,.
монтируемый
Труба.обратной.линии.с.тройником
Гнездо.датчика.для.датчика.температуры.подающей.линии
Пластиковый.кронштейн.трубы.для.настенного.монтажа
Циркуляционный.насос.отопительного.контура
Трехходовой.смеситель.с.байпасом..
(для.возможности.установки.серводвигателя)
Корпус.из.EPP.в.качестве.сборной.теплоизоляции
Отверстие.кабельного.ввода
Присоединения:
Обратная.линия.охлаждения
Подающая.линия.охлаждения
Охлаждающая.станция.линии.охлаждения
Охлаждающая.станция.подающей.линии
Конструкция.и.компоненты
открывающее.давление.200.мм/вод.столбика
отверстие.под.винт.Диам..12.мм,.Г=66.мм
BL=180.мм,.1.½".с.плоским.уплотнением
монтируется.на.левосторонний.вариант
класс.пожаростойкости.В2.—.обычное.воспламенение
Примечание: примерное изображение
Примечания
голубая.шкала,.0...120.°C
красная.шкала,.0...120.°C
M10x1
диаметр.2.x.4.мм
1".AG
1".AG
Размеры.в.[мм]
A1 125
A2 74
B 249
C 220
H1 421
H2 472
H3 359,5
H4 315
H5 180
