3.. Монтаж.и.эксплуатация
3.1. Монтаж
3.1.1. Общие.указания.по.монтажу
•
Необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
•
После испытания давлением или первого нагрева следует подтянуть резьбовые соединения.
3.1.2.Общие.указания.по.монтажу.для.защиты.насоса
При монтаже насосной группы также соблюдайте указания от производителя насоса:
•
Устанавливайте вал насоса только в строго горизонтальном положении.
•
Монтируйте и подключайте насосную группу только в вертикальном положении (шаровые краны
сверху).
•
Насос должен работать только при условии полного заполнения и отсутствия воздуха.
•
Запрещено дополнительно изолировать соединительную коробку (необходимо охлаждение
электроники насоса).

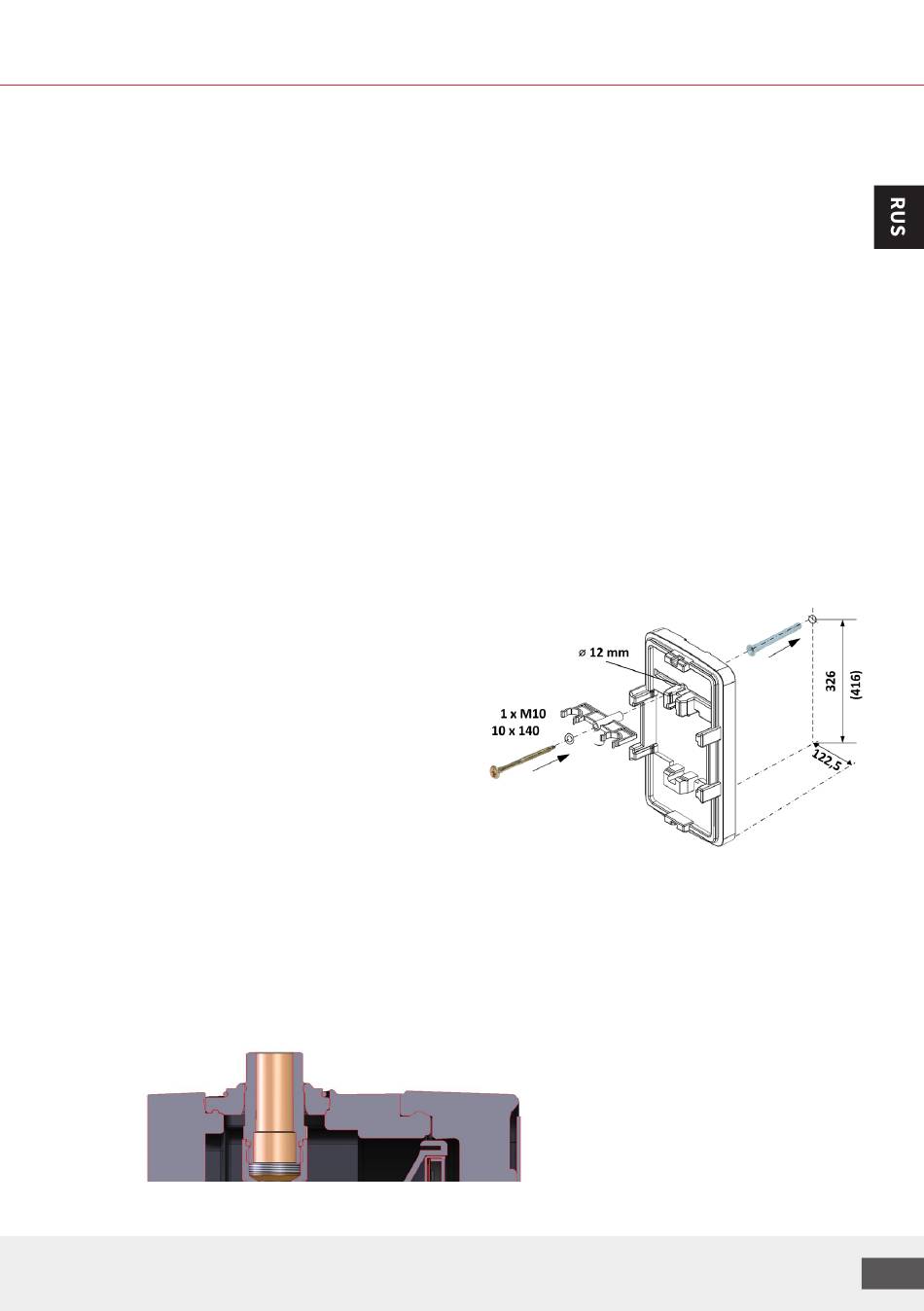

3.1.3. Монтаж.на.несущую,.устойчивую.стену
1. Извлеките подающий и возвратный стояк из заднего изоляционного кожуха. При
необходимости установите комплектующие (например, резьбовые соединения, насос или
серводвигатель).
2. Приложите изоляционный кожух к стене и нанесите метки для проделки отверстий, в
качестве альтернативы: нанесите метки согласно чертежу
3. Просверлите отверстие ø 10 мм и забейте
дюбель
4. Сетевой провод насоса, серводвигателя
пропустите через нижний изоляционный
кожух
5. Прикрепите нижний изоляционный кожух
при помощи болта с шестигранной головкой
и подкладной шайбы к стене.
6. Зацепите подающий и возвратный стояк
за изоляционный кожух, при необх.
зафиксируйте от выпадения
7. Подсоедините трубы к разъемам
8. Зафиксируйте средний изоляционный кожух
в нижнем кожухе и установите фронтальную панель.
Указание: соблюдайте другие размеры, как например, H3, см. гл. 2
3.1.4. Устройство.теплоизоляции.насосных.групп.(корпус.EPP).и.уплотнений
Теплоизоляция.в.сборе:
Благодаря закрытому исполнению теплоизоляции в зоне эксплуатации образуется
эффективное экранирование относительно условий окружающей среды (температура и
влажность воздуха).
Сборная и закрытая форма теплоизоляции служит для минимизации тепловых потерь и
сокращает образование конденсата внутри насосной группы.
Мы оставляем за собой право изменять конструкцию и технические характеристики нашей продукции.
145
