3. Montage en gebruik

3.1 Montage
3.1.1 Algemene montageaanwijzingen
• Zorg voor voldoende ruimte voor montage. Onderhoud en service
• Schroefkoppelingen moeten bij drukproeven of na het eerste opwarmen worden nagetrokken
3.1.2 Algemene montageaanwijzing ter bescherming van de pomp
Bij de montage van de pompgroep moeten de aanwijzingen van de pompfabrikant in acht worden
genomen:
• Monteer pomp uitsluitend zo, dat de pompas horizontaal staat
• Monteer en sluit de pompgroep alleen in verticale positie aan (kogelkranen bovenaan)
• Gebruik de pomp uitsluitend in gevulde en luchtvrije staat
• Breng geen aanvullende warmte-isolatie aan voor de aansluitkast (koeling noodzakelijk voor
de pompelektronica)

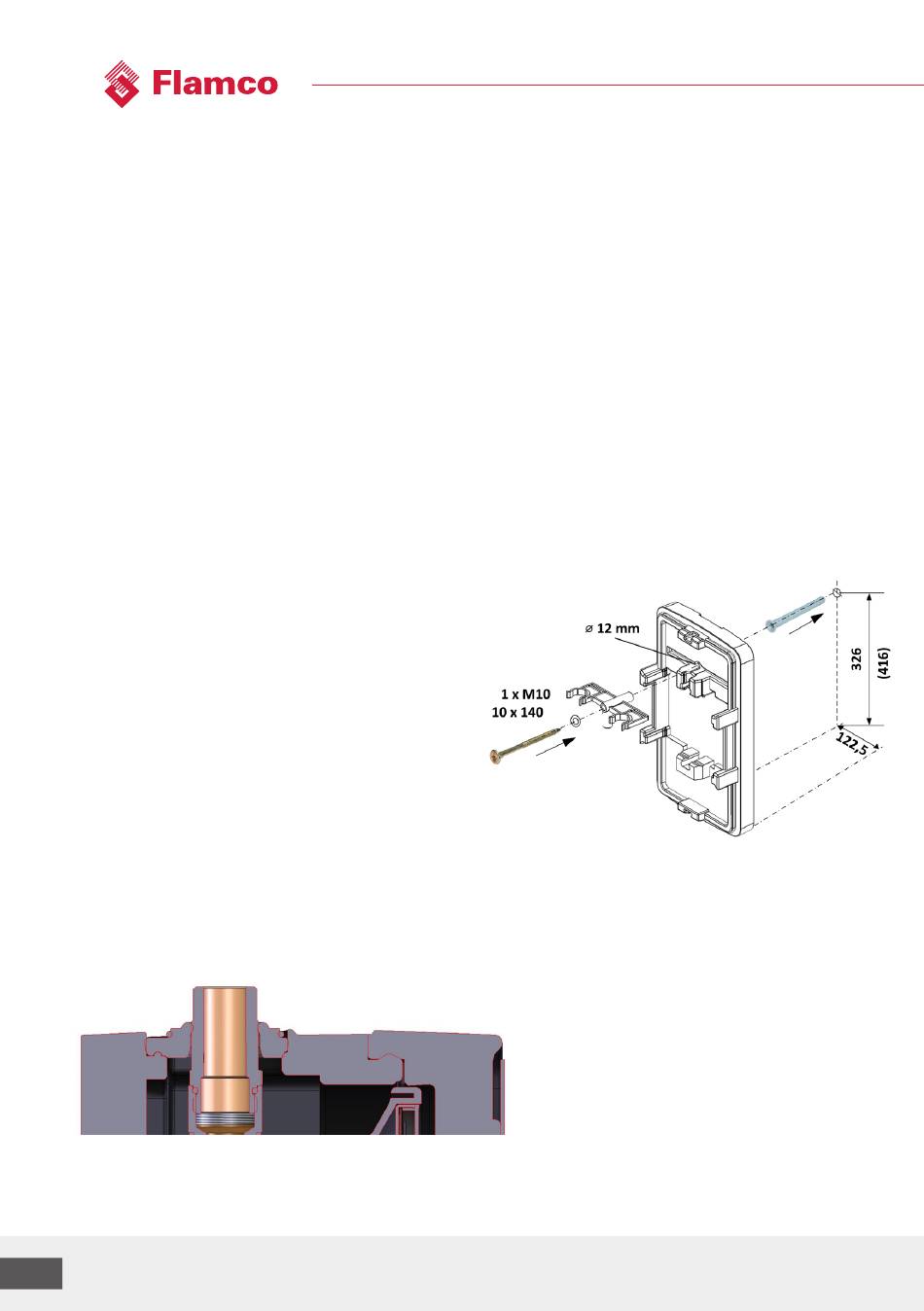

3.1.3 Montage op een stevige, stabiele muur
1. Neem de aanvoer- en retourleidingen uit de isolatie-bodemschaal aan de achterzijde –
vul evt. aan met extra accessoires (bijv. Schroefkoppelingen, pompen, evt. stelmotor)
2. Plaats de isolatie-bodemschaal op de gewenste
plaats tegen
de wand en teken het boorgat af, alternatief:
Teken het boorgat af met behulp van de tekening
3. Boor een gat van ø 10 mm en sla de pluggen erin
4. Leid de voedingskabel van de pomp, eventueel
de servomotor, door de
isolatie-bodemschaal
5. Monteer de isolatie-bodemschaal met een
zeskantschroef en onderlegring aan de muur.
6. Klik de aanvoer- en retourleidingen in de isolatie-
bodemschaal - beveilig deze, indien nodig, tegen
omlaagvallen
7. Koppel het leidingwerk aan de betreffende
aansluitingen
8. Steek de isolatie-middenschaal in de bodemschaal en monteer de frontkap
Opmerking: let op andere afmetingen, zoals H3, zie hfst. 2
3.1.4 Opbouw pompgroepen, isolatie (EPP-behuizing) en afdichtingen
Complete isolatie:
Het gesloten ontwerp van de isolatie zorgt voor een effectieve afscherming tegen omgevingscondities
(temperatuur en luchtvochtigheid) in het toepassingsgebied.
De meerdelige, gesloten isolatie dient om warmteverliezen te minimaliseren en de vorming van
condensatie binnen de pompgroep te verminderen.
