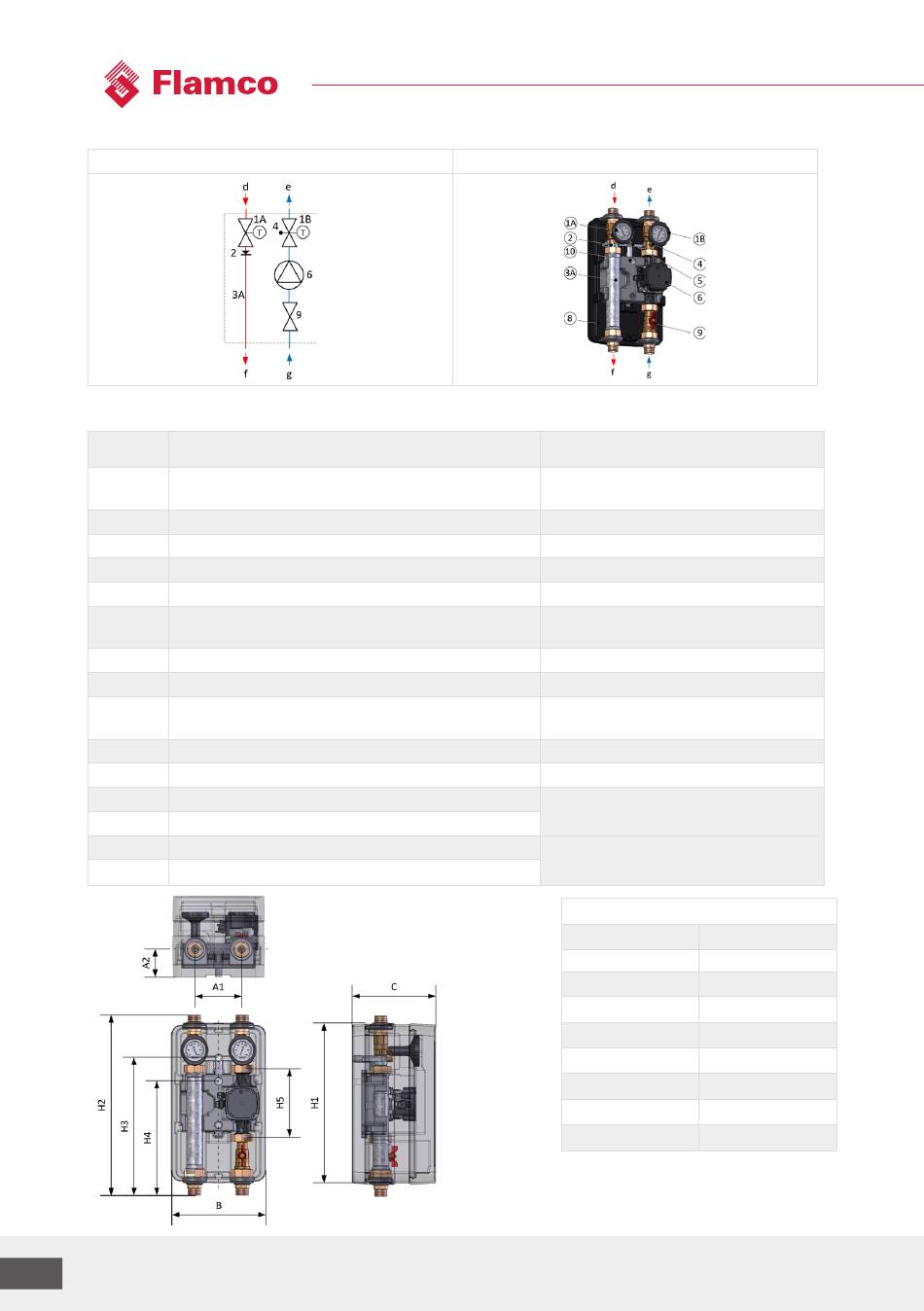

flamco Meibes MeiFlow TOP S-Line MC-X Instructions De Montage page 106

2.2 PG UC-X, DN25, Kvs=6,8 m³/h
Legenda:
Poz.
1A Zawór kulowy przepływu powrotnego ze zdejmowalnym uchwytem i
1B Zawór kulowy zasilania ze zdejmowalnym uchwytem i termometrem
2
3A
4
5
6
7
8
10
d
e
f
g
106
Manual MeiFlow Top Cooling
Schemat
Komponenty
termometrem
Zawór zaporowo-zwrotny, w zaworze kulowym, ustawiany
Rura przepływu powrotnego – trójnik
Mocowanie czujnika temperatury zasilania
Zawieszenie rury do ściany montażowej wykonane z tworzywa
sztucznego
Pompa obiegu grzewczego
Mieszacz trójdrożny z przepływem omijającym (dla siłownika)
Obudowa EPP jako wieloczęściowa izolacja cieplna
Otwór na prowadzenie kabla
Przyłącza:
Przepływ powrotny obiegu chłodniczego
Zasilanie obiegu chłodniczego
Przepływ powrotny stacji chłodniczej
Zasilanie stacji chłodniczej
Budowa i komponenty
Otwór na śrubę: Średnica 12 mm, G = 66 mm
DZ = 180 mm, 1 ½" płasko uszczelniane
należy do klasy bezpieczeństwa przeciwpożarowego
B2 – normalny stopień łatwopalności
Wskazówka: przykładowy schemat
Uwagi
niebieska skala, od 0°C do 120°C
czerwona skala, od 0°C do 120°C
Ciśnienie otwarcia 200 mm, SW
M10x1
montowany na lewym wariancie
średnica 2 x 4 mm
1" GZ
1" GZ
Wymiary w [mm]
A1 125
A2 74
B 249
C 220
H1 421
H2 472
H3 359,5
H4 315
H5 180
