2. Konstrukce čerpadlových skupin pro použití
k vytápění/chlazení

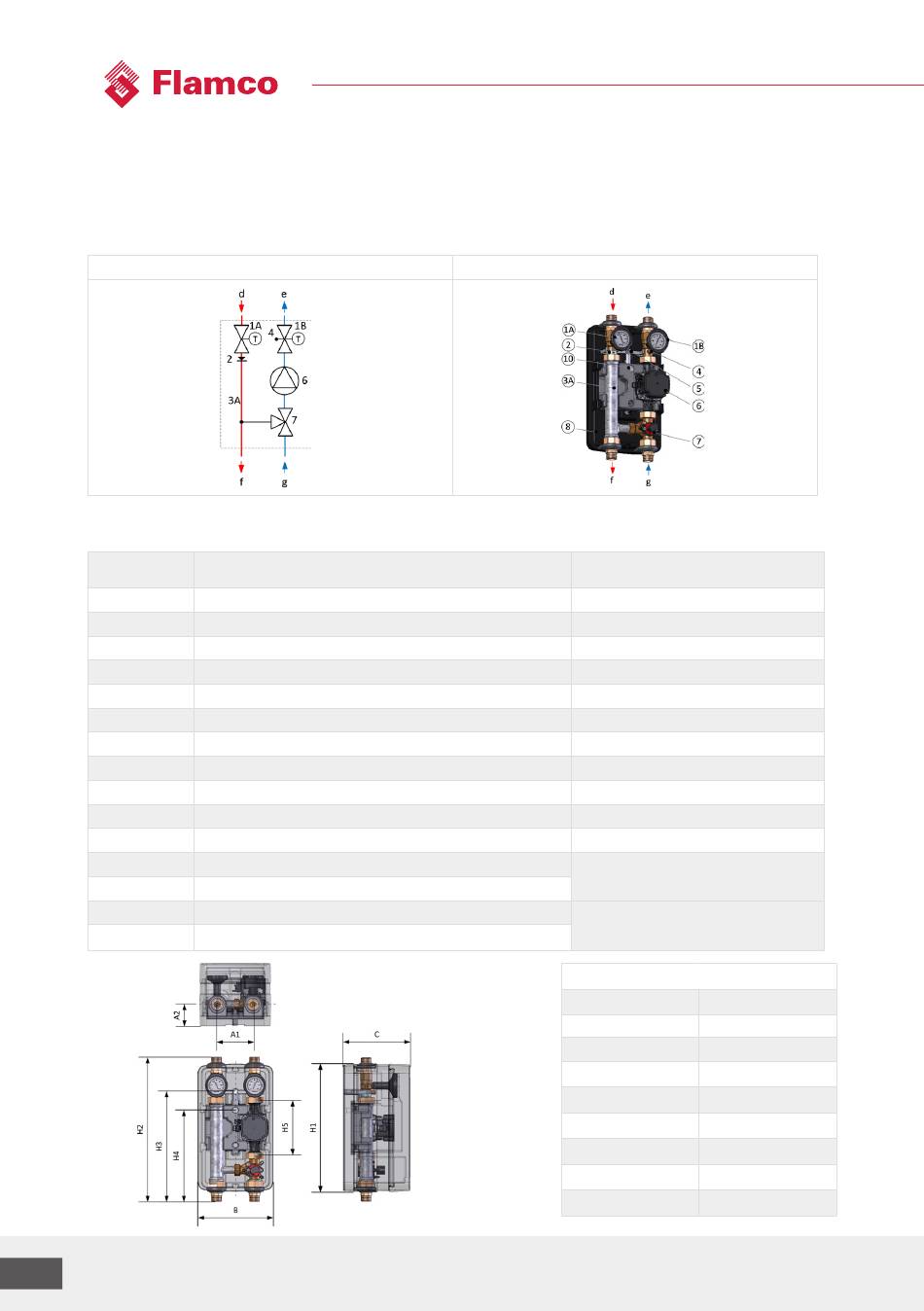

2.1 Čerpadlová skupina MC-X, DN25, Kvs = 5,8 m³/h
Vysvětlivky:
Položka
1A
1B
2
3A
4
5
6
7
8
10
d
e
f
g
124
Návod pro zařízení MeiFlow Top Cooling
Schematické zobrazení
Konstrukční díly
Kulový kohout vratné větve s odnímatelnou rukojetí a teploměrem
Kulový kohout přívodní větve s odnímatelnou rukojetí a teploměrem
Zpětná klapka, v kulovém kohoutu, nastavitelná
Potrubí vratné větve jako T-kus
Uchycení snímače teploměru přívodní větve
Plastový držák potrubí pro montáž na stěnu
Čerpadlo topného okruhu
Třícestný směšovač s obtokem (pro možný servomotor)
Plášť EPP jako vícedílná tepelná izolace
Otvor pro kabelovou průchodku
Přípojky:
Vratná větev chladicího okruhu
Přívodní větev chladicího okruhu
Vratná větev chladicí stanice
Přívodní větev chladicí stanice
Upozornění: vzorové vyobrazení
Konstrukce a komponenty
Poznámky
modrá stupnice, 0...120 °C
červená stupnice, 0...120 °C
otevírací tlak 200 mm vodního sloupce
M10 x 1
otvor pro šroub: prům. 12 mm, T = 66 mm
BL = 180 mm, 1 ½" plošně těsnicí
možnost montáže na levou variantu
má třídu protipožární ochrany B2 - běžně hořlavý
2 x průměr 4 mm
1" vnější závit
1" vnější závit
Rozměry v [mm]
A1
A2
B
C
H1
H2
H3
H4
H5
125
74
249
220
421
472
359,5
315
180
