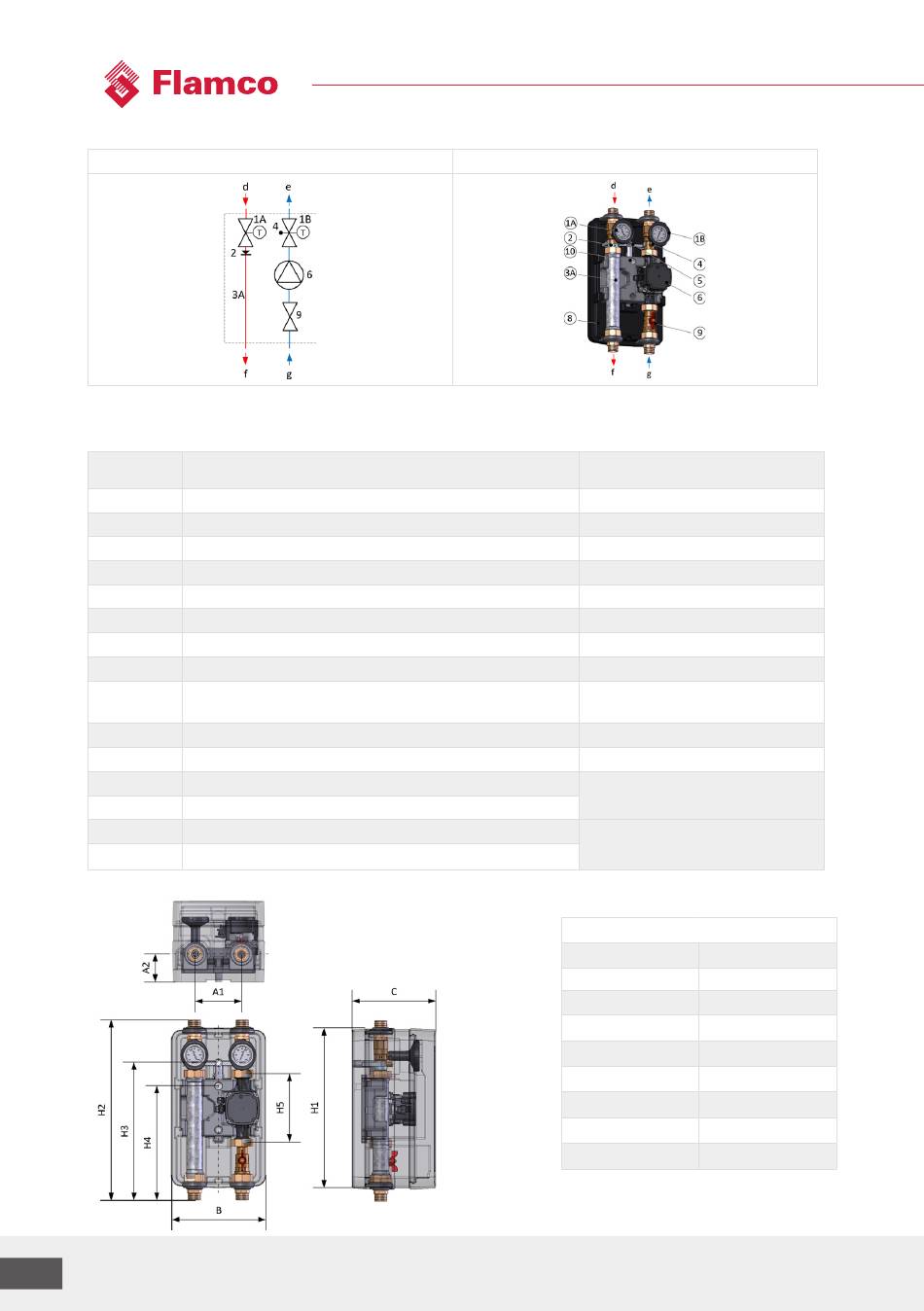

flamco Meibes MeiFlow TOP S-Line MC-X Instructions De Montage page 68

2.2 PG UC-X, DN25, Kvs = 6,8 m³/h
Légende :
Pos.
1A
1B
2
3A
4
5
6
7
8
10
d
e
f
g
68
Manual MeiFlow Top Cooling
Représentation schématique
Pièces
Robinet à boisseau sphérique CR avec poignée amovible et thermomètre
Robinet à boisseau sphérique CD avec poignée amovible et thermomètre
Clapet anti-retour dans le robinet, peut être posé
Tube CR sous forme de pièce en T
Logement pour capteur de température CR
Support de tube en plastique pour montage mural
Pompe de circuit de chauffage
Mélangeur à trois voies avec bypass (pour un éventuel servomoteur)
Boîtier EPP sous forme d'isolation thermique modulaire
Ouverture passe-câble
Raccordements :
Circuit de refroidissement CR
Circuit de refroidissement CD
Station de refroidissement CR
Station de refroidissement CD
Structure et composants
Ouverture p. vis : Diam. 12 mm, p = 66 mm
Remarque : illustration à titre d'exemple
Remarques
graduation bleue 0...120 °C
graduation rouge 0...120 °C
Pression d'ouverture 200 mm WS
M10x1
LC = 180 mm, à joint plat 1 ½"
à monter sur la variante gauche
avec classe de résistance au feu
B2 - normalement inflammable
Diamètre 2 x 4 mm
FM 1"
FM 1"
Dimensions en [mm]
A1 125
A2 74
B 249
C 220
H1 421
H2 472
H3 359,5
H4 315
H5 180
