Nota: rappresentazione di esempio

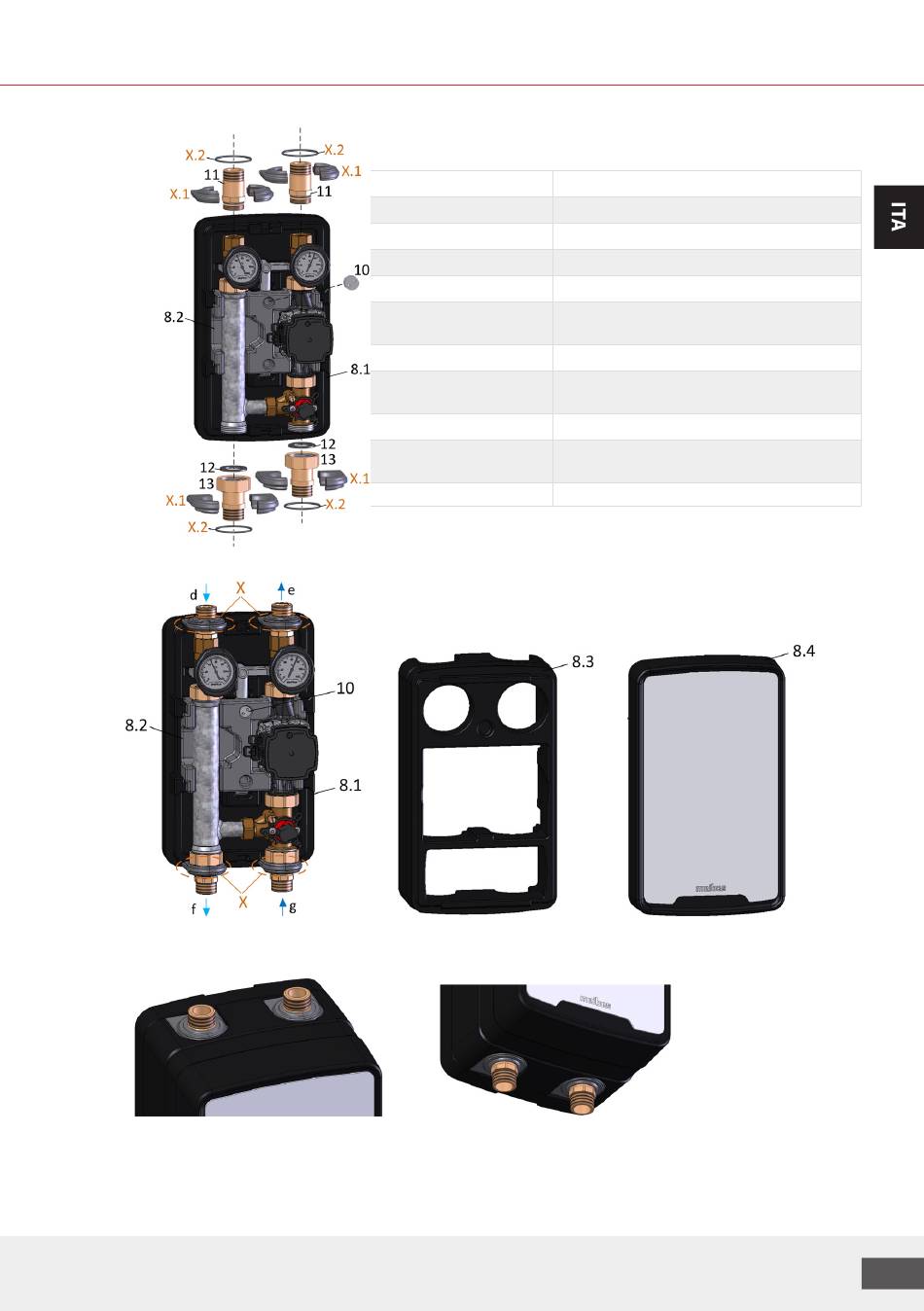

X) Guarnizioni (con O-ring) dei raccordi idraulici
I passaggi nell'isolamento per i raccordi idraulici ed elettrici sono chiusi mediante speciali guarnizioni
nell'isolamento dei gruppi pompa dopo il montaggio a regola d'arte, verso l'ambiente esterno.
Legenda:
X.1
X.2
8.1
8.2
8.3
8.4
10
11
12
13
d, e, f, g
We reserve the right to change designs and technical specifications of our products.
Semi condotti per tubi per isolare i raccordi a vite
O-ring (55x3 mm) per il fissaggio X.1
Coibentazione guscio posteriore
Elemento di inserimento girevole per la pompa
Elemento centrale di coibentazione
Guscio frontale di coibentazione (senza aperture
per il termometro) e mascherina frontale
Guarnizione per 2 passaggi per cavo elettrico
Nipplo doppio da 1" AG con O-ring
(28x3 mm) x 1" AG a guarnizione piatta
Guarnizione da 1 ½"
Riduttore da 1" AG (con SW36) e ÜWM da 1 ½"
a guarnizione piatta
Raccordi a vite allegati montati, per i raccordi, vedere cap. 2
89
