Opmerkingen over de koelmodus:
Openingen en kieren die na de montage/installatie nog in en op de isolatie aanwezig zijn, moeten
goed worden afgesloten zodat er geen verdere omgevingslucht bij koudere onderdelen kan komen
(vermindering van de condensatie).
Alle leidingen waarin de koelwatertemperatuur onder het dauwpunt kan dalen, dienen diffusiedicht
te worden geïsoleerd. Bovendien moet ook de aparte documentatie van de fabrikanten van koel-/
verwarmingsapparaten in acht worden genomen.

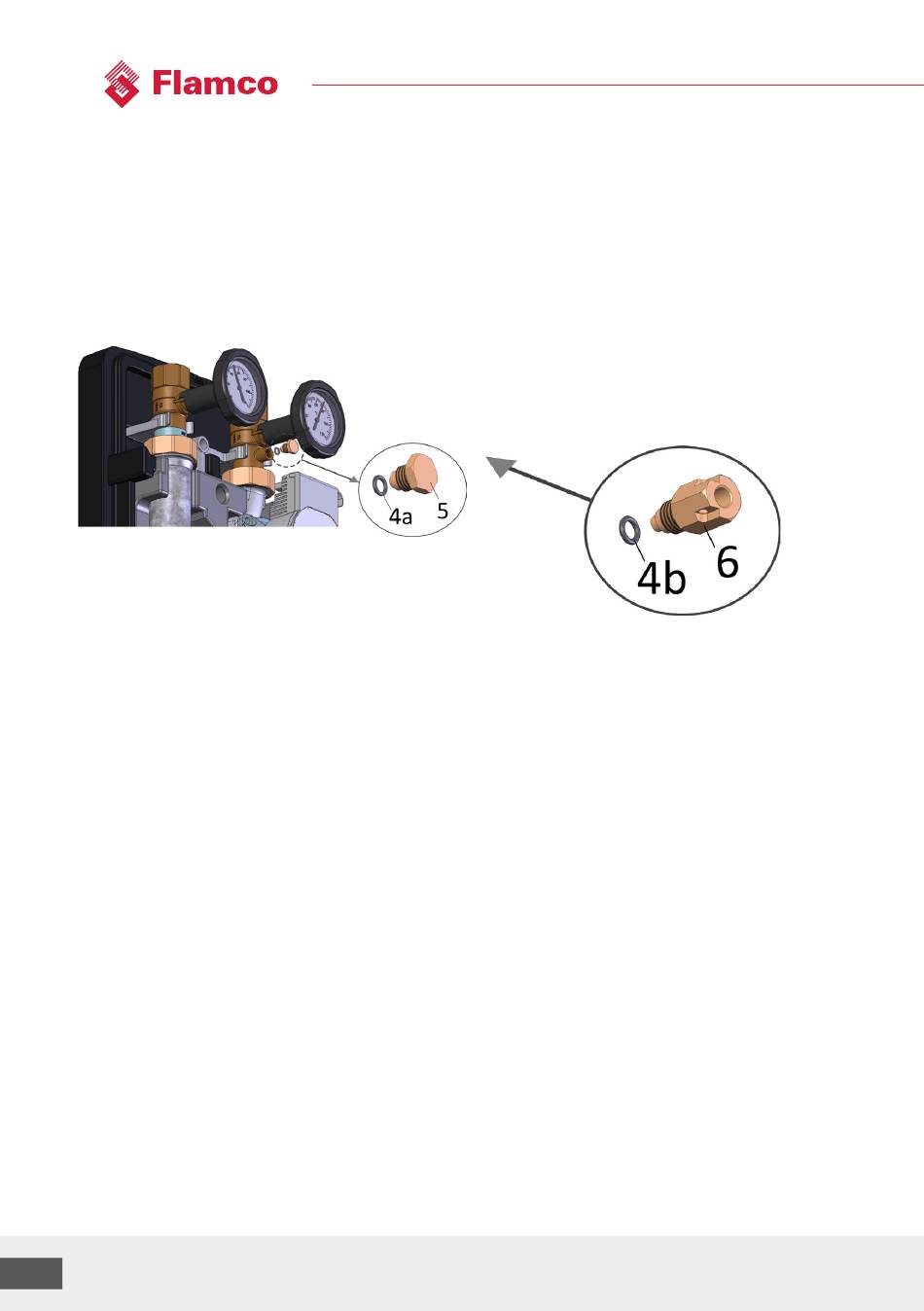

3.1.5 Temperatuurvoeler op de VL-kogelkraan
Montagestappen voor voelerhouder (voor indirecte onderdompeling):
- Schakel het systeem uit en breng het in een drukloze toestand
- Demonteer de M10x1 plug (5) en de aanwezige O-ring (4a)
- Attentie: In gevulde toestand ontsnapt op deze plaats water!
- Monteer de VL-voeler-opname (6) bijv. van de regelaar met een nieuwe O-ring (4b)
Opmerking: Pos. (6) en (4b) worden niet meegeleverd
Opmerking: Voelers met een diameter van 5...6 mm zijn hiervoor bruikbaar.

3.1.6 Elektrische aansluiting

I.) Sluit de circulatiepomp aan op de elektrische voeding. Deze mag uitsluitend vraaggestuurd
worden gebruikt en wordt daarom meestal aangestuurd via de ketelregeleenheid. Vele
regelsystemen staan een externe toerentalregeling van de geselecteerde pomp toe.
II.) Elektr. aansluiting van een servomotor (bij MC-versie): zie betreffende afzonderlijke instructies
III.) Optionele temperatuurbewaking als maximum temperatuurbegrenzer voor vloerverwarming
(om de pompen uit te schakelen of een mengmotor aan te sturen)
De dauwpuntbewaking kan via een vochtigheidsopbouwschakelaar (φ) plaatsvinden (zie bijv.
bijbehorende documentatie van een warmtepompregeling). Indien de aanvoertemperatuur
in het secundaire circuit onder de instelwaarde komt, wordt de koeling uitgeschakeld.
