3.2 Afzonderlijke componenten en service-instellingen

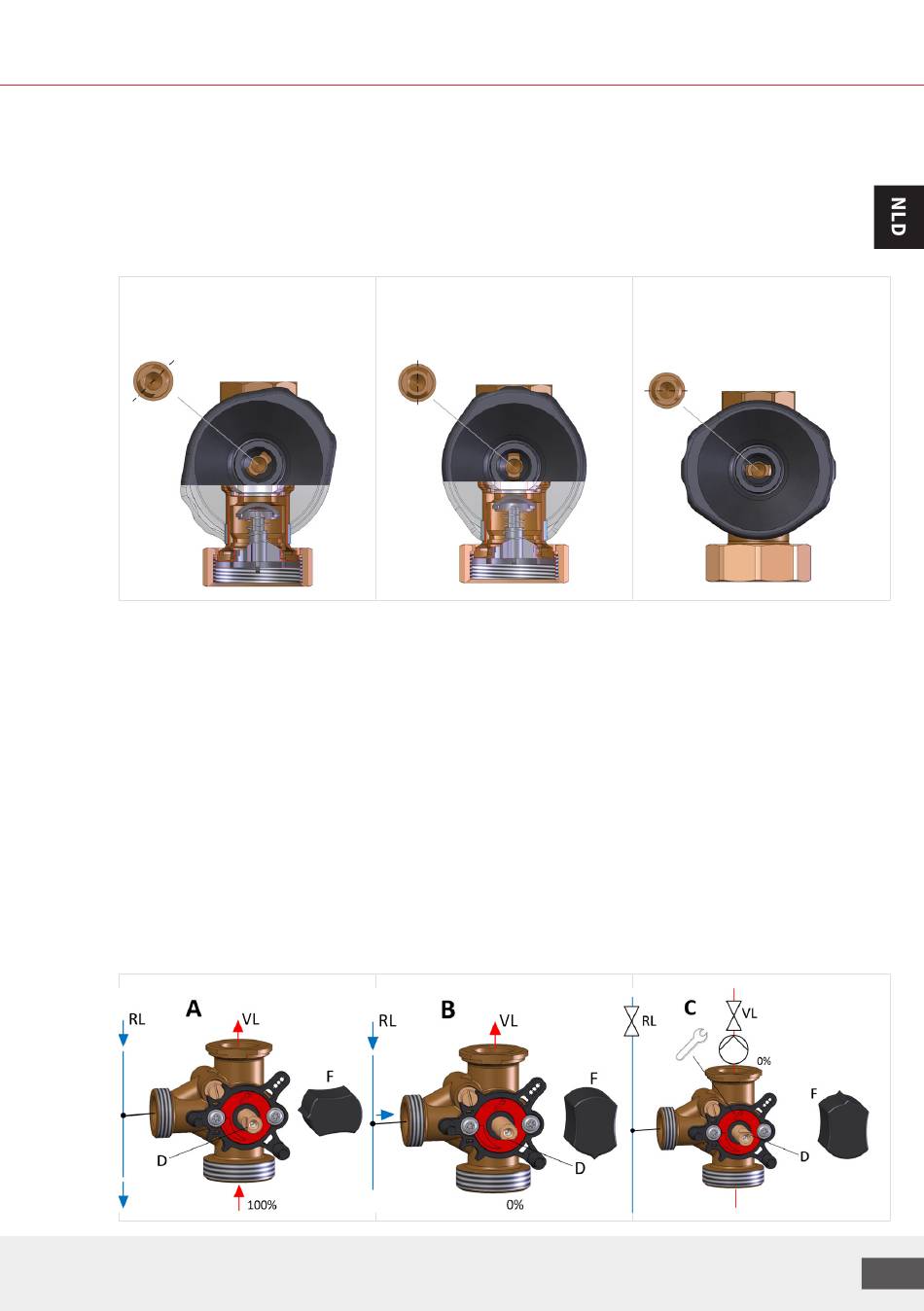

3.2.1 Kogelkraanposities / keerklep (zwaartekrachtrem)
De RL-kogelkranen zijn voorzien van geïntegreerde keerkleppen (RV) resp. zwaartekrachtremmen.
Deze zijn speciaal gemarkeerd. De RV kan handmatig worden geopend door de handgreep ongeveer
45° te verdraaien
45° (spoelen, aftappen):
Kogelkraan geopend,
RV open
3.2.2 Circulatiepomp voor koeltoepassingen
Vereiste eigenschappen van de circulatiepomp:
- de pomp is ontworpen voor condensatie, voor toepassingen met mediumtemperaturen onder de
omgevingstemperatuur
- het statorhuis is gecoat met een CED-elektrodompellak en voorzien van een afvoeropening (als IPX4D)
Zie de technische gegevens en instructies van de fabrikant van de circulatiepomp.
3.2.3 Driewegmengklep (voor MC-varianten)
Mengklepstanden:
A) Mengklep "open" volledige toevoer vanaf ketelzijde, geen bijmenging aan retourzijde
B) Mengklep "gesloten" volledige toevoer vanaf retourzijde, geen toevoer vanaf ketelzijde
C) Servicepositie van de mengklep, bijv. voor het vervangen van de pomp
D) Afkanting aan aseinde in deze stand
F) Bijbehorende stand van handgreep
Wij behouden ons het recht voor om ontwerpen en technische specificaties van onze producten te wijzigen.
0° (normaal bedrijf):
Kogelkraan geopend,
RV in werking
90° (service):
Kogelkraan gesloten,
RV open
