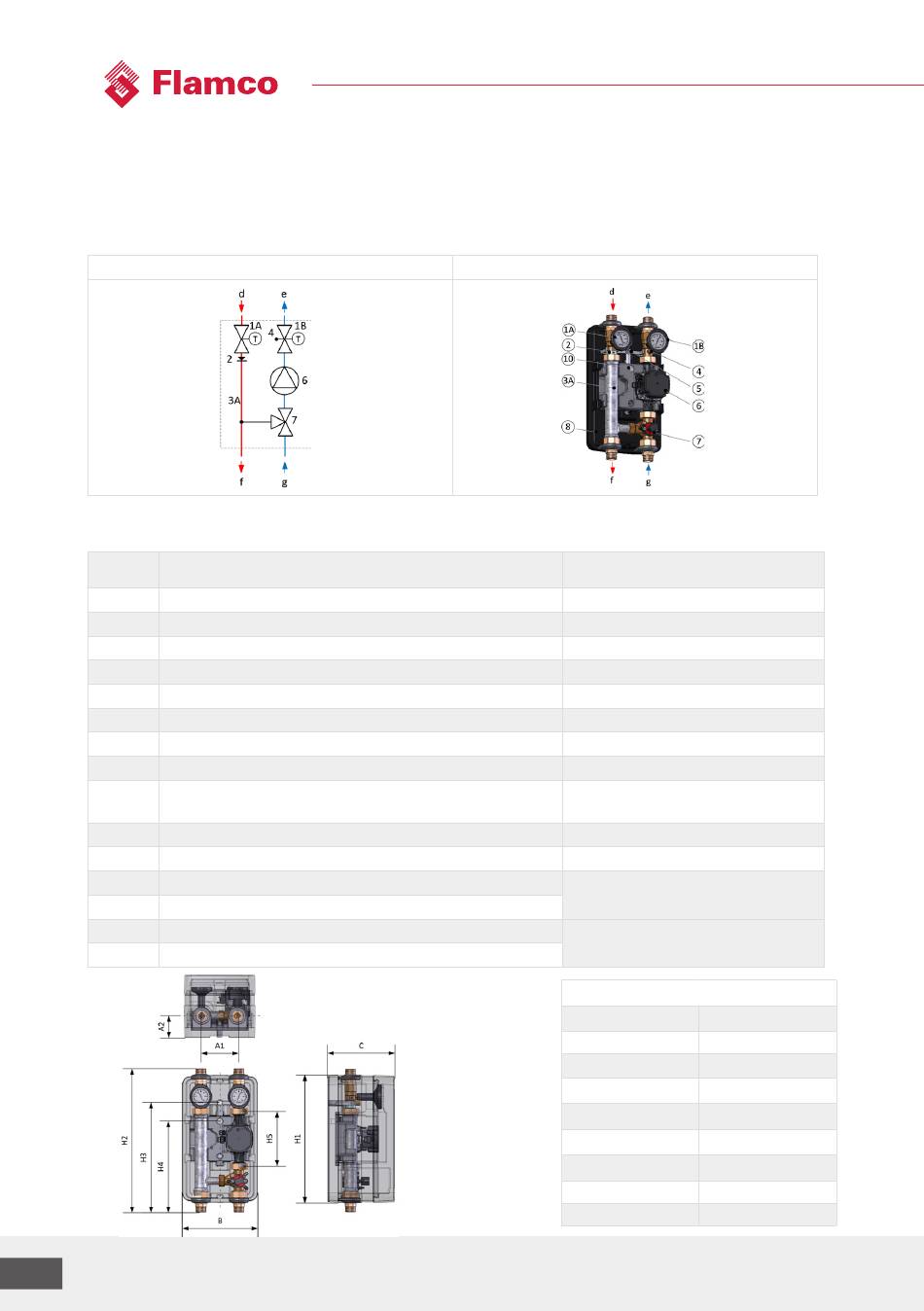

2. Struttura dei gruppi pompa per applicazione
di riscaldamento/raffreddamento
2.1 PG MC-X, DN25, Kvs = 5,8 m³/h
Legenda:
Pos.
1A Valvola ad otturatore sferico RL con impugnatura rimovibile e termometro
1B Valvola ad otturatore sferico VL con impugnatura rimovibile e termometro
2
3A
4
5
6
7 Miscelatore a tre vie con bypass (per un eventuale servomotore di regolazione)
8
10
d
e
f
g
86
Manual MeiFlow Top Cooling
Rappresentazione schematica
Componenti
Dispositivo antiriflusso, collocata nella valvola a otturatore sferico
Tubo RL sotto forma di raccordo a T
Alloggiamento sensore per sensore di temperatura VL
Supporto per tubo in plastica per montaggio a parete
Pompa del circuito di riscaldamento
Scatola EPP come isolamento termico in più parti
Apertura per il passaggio dei cavi
Raccordi:
Circuito di raffreddamento RL
Circuito di raffreddamento VL
Stazione di raffreddamento RL
Stazione di raffreddamento VL
Nota: rappresentazione di esempio
Struttura e componenti
Note
Scala blu, 0...120°C
Scala rossa, 0...120°C
Pressione di apertura 200 mm WS
M10x1
Foro per vite: Diametro 12 mm, profondità = 66 mm
BL = 180 mm, 1 ½" a guarnizione piatta
montabile sulla variante sinistra
dotata di classe di protezione antincendio
B2 - normalmente infiammabile
2 x 4 mm di diametro
1" AG
1" AG
Dimensioni in [mm]
A1
A2
B
C
H1
H2
H3
H4
H5
125
74
249
220
421
472
359,5
315
180
