2.4.3 Montage du préhenseur

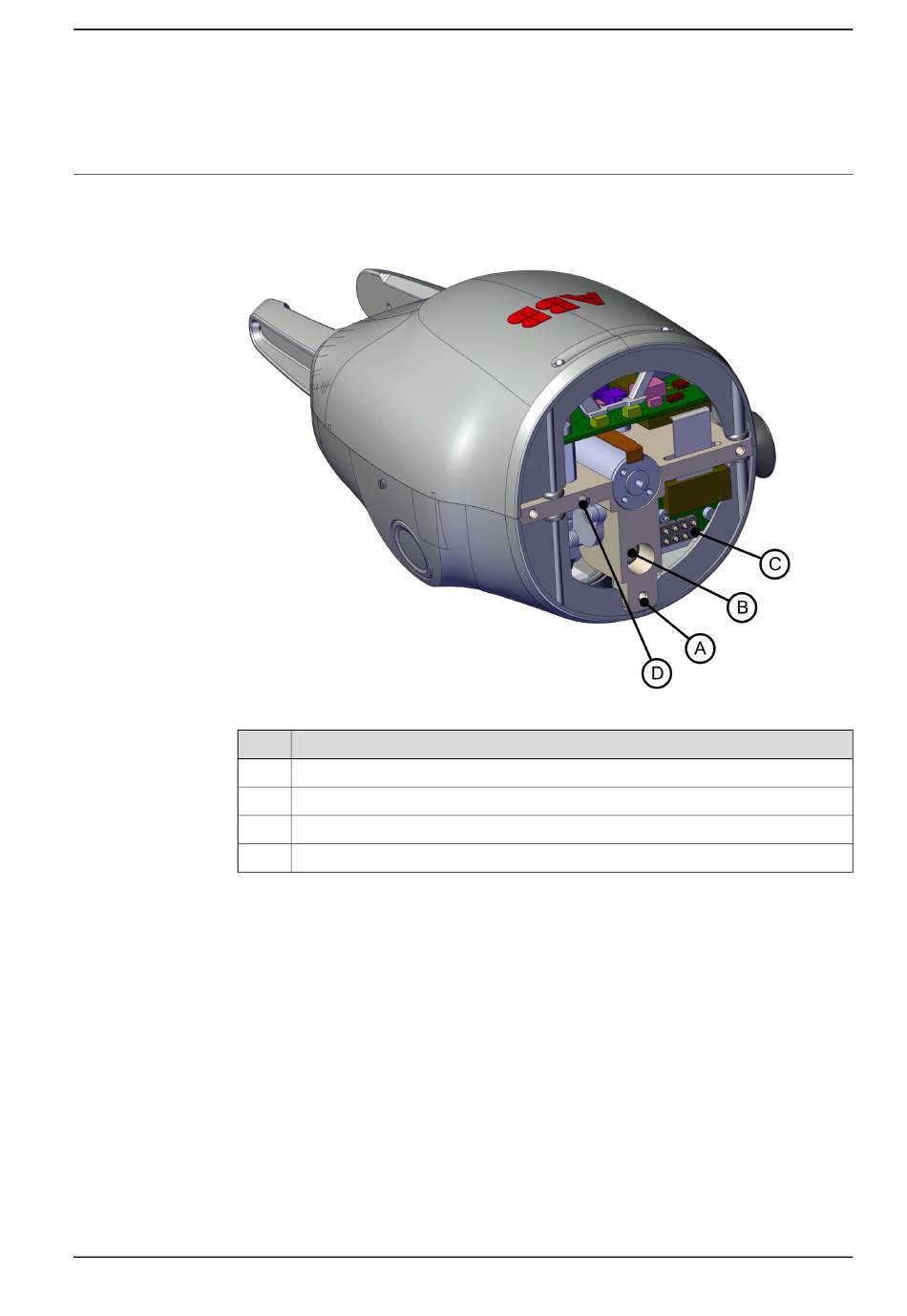

Bride de montage.
Trois trous M2.5 et un goujon de guidage sont utilisés pour monter le préhenseur
sur la bride d'outil du bras.
xx1500000126
Rep
A
B
C
D
Manuel du produit - Préhenseur IRB 14000
3HAC054949-004 Révision: M
Description
Vis recommandées, trois M2.5 x 8
Tuyau à air
Connecteur à 8 broches (à ressort)
Goujon de guidage
