Wartung
9.2.1

Austausch von Saug- / Druckventil und Dosierpatronen

Werkzeug:

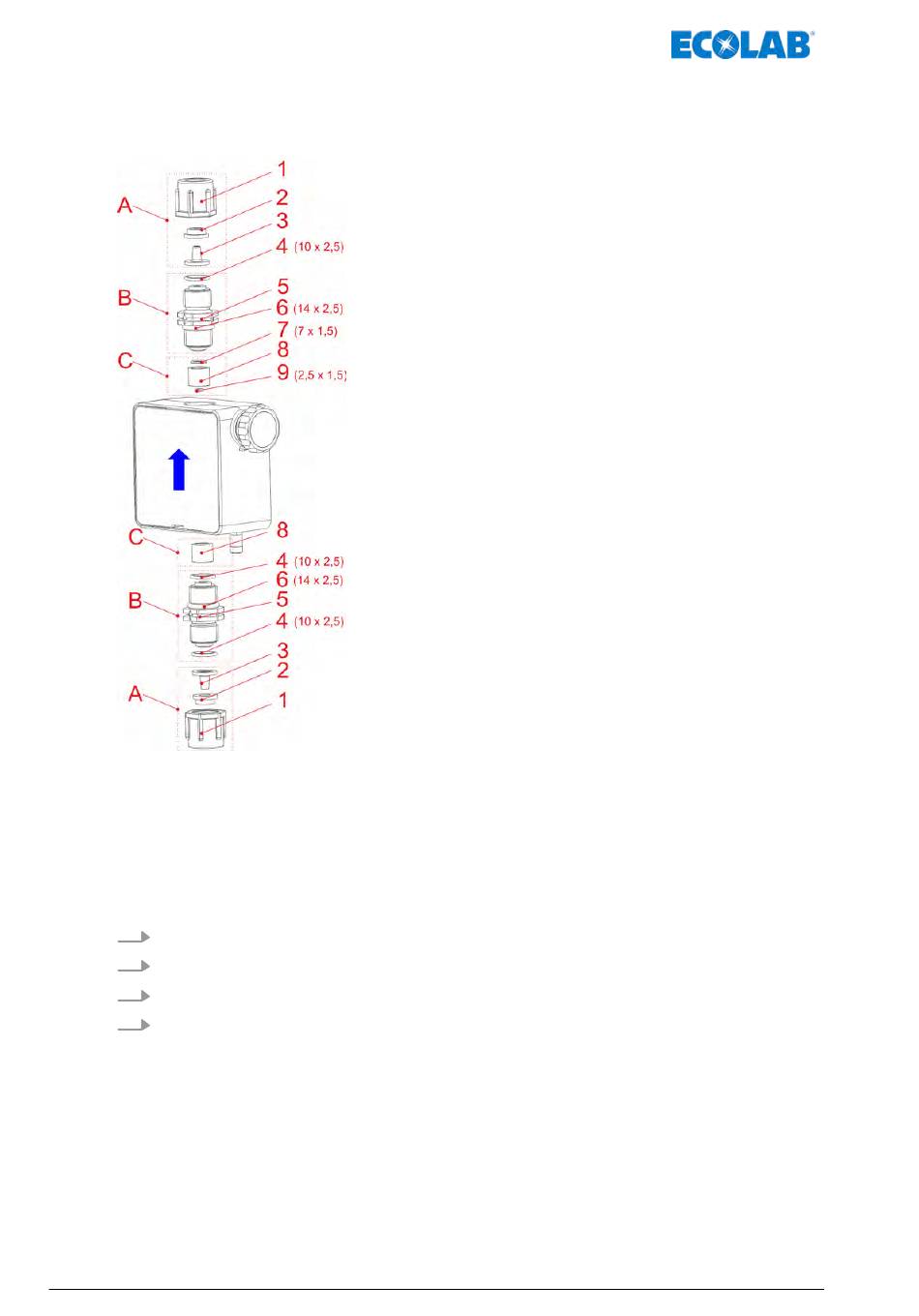

Abb. 19: Wartung: 3 Kugel-Ventil (V3), 2,5 l/h
A Anschlusset (Pos. 1-3)
1 Überwurfmutter
2 Spannteil
3 Kegelteil
B Saug-, Druckventil (Pos. 4-6)
4 O-Ring, Ø 10 x 2,5
1. Saug- und Druckventil mit Gabelschlüssel (SW 22) demontieren.
2. Alle O-Ringe montieren.
3. Dosierpatronen montieren (Ventilausführung V3)
4. Neues Saug- und Druckventil lagerichtig einschrauben (Anzugsdrehmoment 2-3 Nm)
417101964 Rev. 4-04.2019
n Gabelschlüssel, SW 22 mm
46
5 Saug-/ Druckventil
6 O-Ring, Ø 14 x 2,5
C Dosierpatrone V3 (Pos. 7-9)
7 O-Ring, Ø 7 x 1,5
8 Dosierpatronen
9 O-Ring, Ø 2,5 x 1,5
