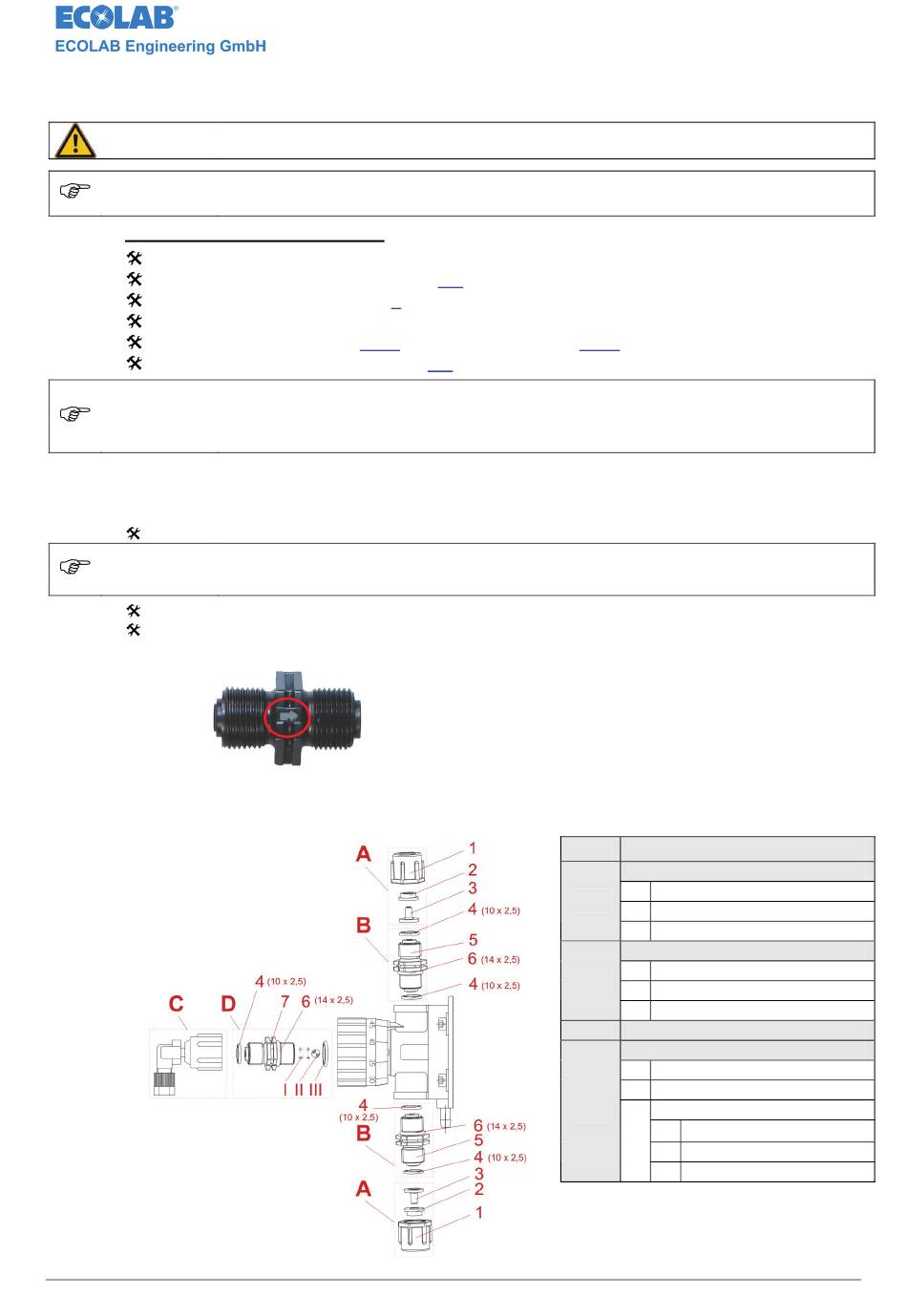

9
Wartung
VORSICHT
HINWEIS
Empfohlen wird die Kontrolle:
von Saug- und Druckleitung auf leckfreien Anschluss
von Saug- und Druckventil (Kapitel 9.2, Abb. 9.2) auf Verschmutzung und Dichtigkeit.
des Ablaufanschluss (Kapitel 5, Abb. 5.1) am Pumpenkopf (Membranbruch)
der korrekten Dosierung
Überwurfmuttern (Kapitel 7.1.2, Abb. 7.5 und Kapitel 7.1.3, Abb. 7.6)
der Dosierkopfschrauben (Kapitel 9.3, Abb. 9.3, Pos. 2) (fester Sitz, 3 - 4 Nm)
HINWEIS
9.1
Austausch von Saug- / Rücklauf und Druckventil
Saug-, Rücklauf- und Druckventil (Pos.
HINWEIS
Alle O-Ringe montieren.
Neues Saug-, Rücklauf- und Druckventil lagerichtig einschrauben
(Anzugsdrehmoment 2-3 Nm)
Abb. 9.1
9.2
Einbauzeichnung von Saug- / Rücklauf- und Druckventil
Abb. 9.2
417101338_EMPKKS.doc
Dosierpumpen dürfen nur von sachkundigen und autorisierten Personen gewartet werden.
Wartungsintervall 1/4 jährlich, kürzere Intervalle bei starker Beanspruchung (z. B.
Dauerlauf).
Die Lebensdauer der Membrane ist abhängig von:
Gegendruck, Betriebstemperatur und Dosiermedium.
Es wird empfohlen, die Membrane bei extremen Betriebsbedingungen und Dosierung von
abrasiven Stoffen öfters zu kontrollieren.
Am Druckventil (Pos. 7) ist darauf zu achten, dass Ventilfeder (Pos. I), Ventilkugel (Pos. II)
und O-Ring (Pos. III) nicht verloren gehen und beim Wiedereinbau lagerichtig montiert
werden.
Auf den Saug-/Rücklaufventilen ist die Fließrichtung mittels
eines eingeprägten Pfeils markiert.
Beim Einbau ist unbedingt darauf zu achten, dass die
Ventile der Fließrichtung entsprechend eingebaut werden!
5
bzw. 7) mit Gabelschlüssel (SW 22) demontieren.
Pos.
A
B
C
D
24
Bezeichnung
ANSCHLUSSSET
1
Überwurfmutter
2
Spannteil
3
Kegelteil
SAUG-/RÜCKLAUFVENTIL
4
O-Ring, Ø 10 x 2,5
5
Saug-/Druckventil
6
O-Ring, Ø 14 x 2,5
WINKELANSCHLUSS
DRUCKVENTIL
4
O-Ring, Ø 10 x 2,5
6
O-Ring, Ø 14 x 2,5
7
Druckventil (Dosierleitung)
I
Ventilfeder
II
Ventilkugel
III O-Ring, Ø 12 x 1,5
Rev: 08-01.10
