9.4 Remplacement du cylindre céramique avec piston
Suivre les instructions du point 9.3.

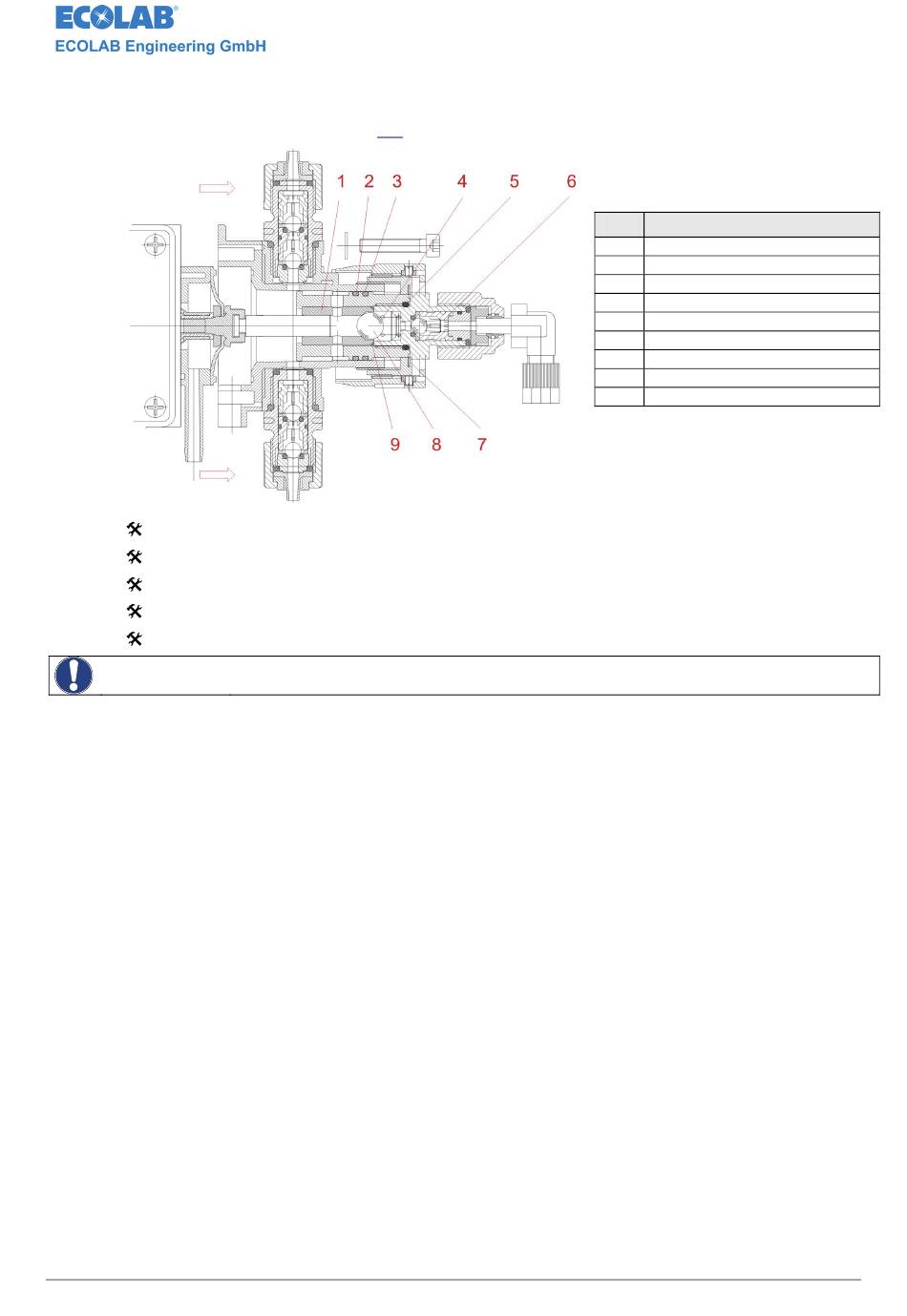

Fig. 9.4
Dévisser les raccords filetés des soupapes (pos. 6).
Enlever plaque (pos. 7), bille de soupapes (pos. 8) et ressort (pos. 4).
Retirer le cylindre céramique (pos. 1) en tournant en direction membrane.
Fixer la nouvelle pièce. Changer les joint torique (pos.
remettre raccords filetés, bille etc.
ATTENTION
417101338_EMPKKS.doc
Pour pouvoir remplacer le cylindre céramique il faut également changer le piston
céramique.
Pos.
1
2
3
4
5
6
7
8
9
2, 3, 5,
91
Désignation
Cylindre céramique
Joint torique, Ø 22 x 2 (FPM)
Joint torique, Ø 22 x 2
Ressort
Joint torique, Ø 14 x 2,5
Raccords filetés
Plaque
Bille de soupapes
Joint torique, Ø 12 x 1,5
9).
