Saugleitungen sind so kurz wie möglich zu halten.
Lange und verschlungene Saugleitungen können zu
Luftansammlungen im System führen.
Die Saughöhe darf max. 2 m und die maximale
Fließgeschwindigkeit 0,3 m/s betragen!
(siehe auch Kapitel
Saugleitung immer steigend zum Saugventil der
Dosierpumpe verlegen.

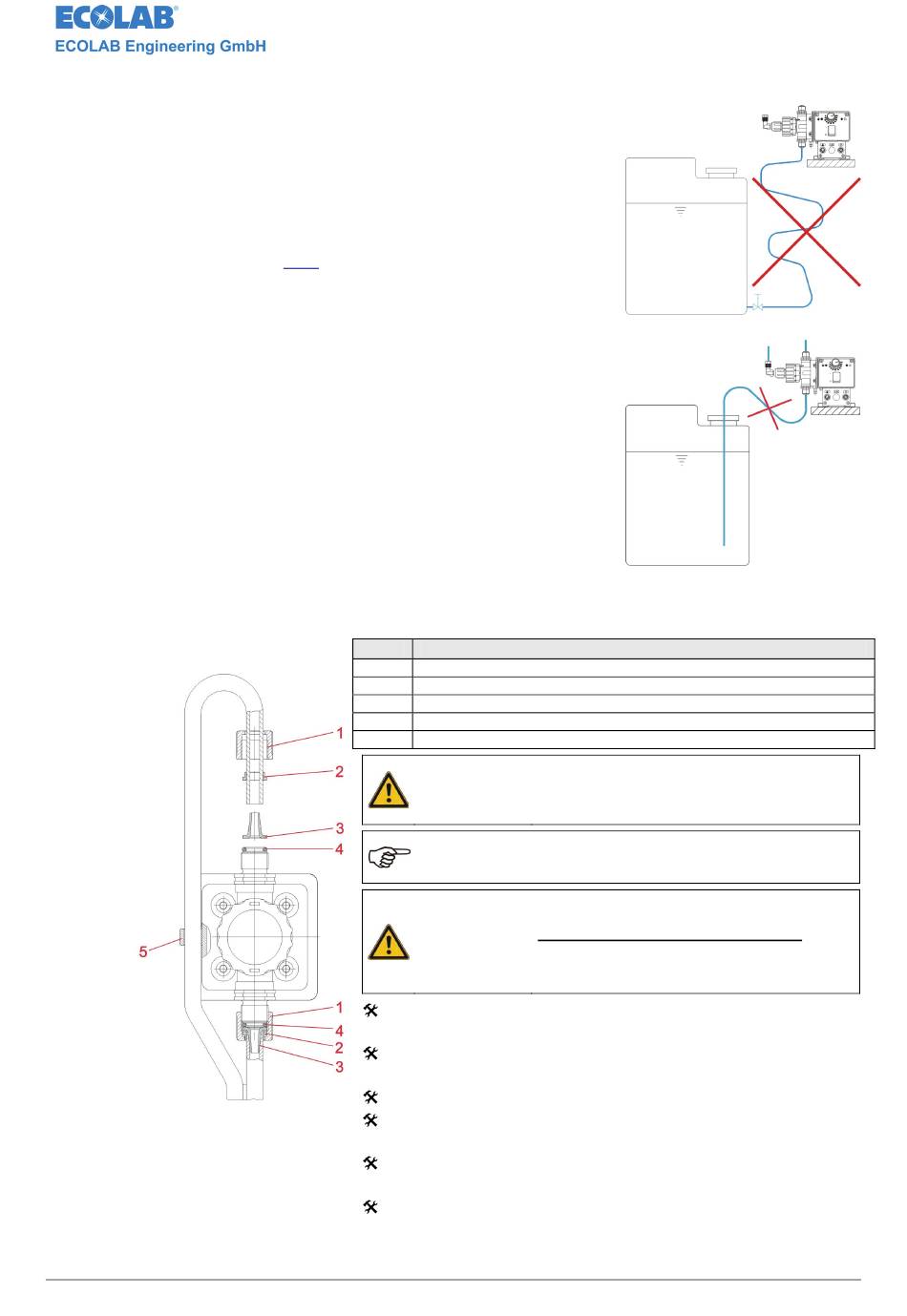

7.1.2 Anschluss der Saug- und Rücklaufleitung
Abb. 7.5
417101338_EMPKKS.doc
12.3 "Technische Daten")
Pos Bezeichnung
1 Überwurfmutter
2 Spannteil
3 Kegelteil
4 O-Ring
5 Fixierbohrung
VORSICHT
HINWEIS
VORSICHT
Duo-Schlauch trennen, gerade abschneiden und
Verbindungsstege entfernen.
Überwurfmutter (Pos. 1), Spannteil (Pos. 2) über
Saugschlauchstück schieben.
Kegelteil (Pos. 3) bis zum Anschlagbund aufstecken.
O-Ring (Pos. 4) in Ventilnut legen und Überwurfmutter per
Hand festziehen.
Rücklaufschlauchstück durch Fixierbohrung (Pos. 5) ziehen
und wie Saugschlauchstück befestigen.
Sauglanze ins Liefergebinde stellen.
16
Abb. 7.3
Abb. 7.4
Achten Sie darauf, das beim Anschluss der
Saug- und Druckleitung die O-Ringe (Pos. 4)
auf den Anschlüssen montiert sind, um die
notwendige Abdichtung zu erreichen.
Wir empfehlen die Verwendung einer
passenden Sauglanze aus unserem
Lieferprogramm.
Bei Verwendung anderer Schlauchleitungen
den Biegeradius entsprechend auslegen.
Rücklaufschlauch darf nicht geknickt
werden. Installation so durchführen, dass
kein Zug auf die Rücklaufleitung auftreten
kann.
