Hydraulische Installation
VORSICHT!
Achten Sie darauf, das beim Anschluss der Saug- und Druckleitung die
O-Ringe (Abb. 10, Pos. 5 und Pos. 11) auf den Anschlüssen montiert sind,
um die notwendige Abdichtung zu erreichen.
Wir empfehlen die Verwendung einer Sauglanze aus unserem
Zubehörprogramm
@y.link.required='true'

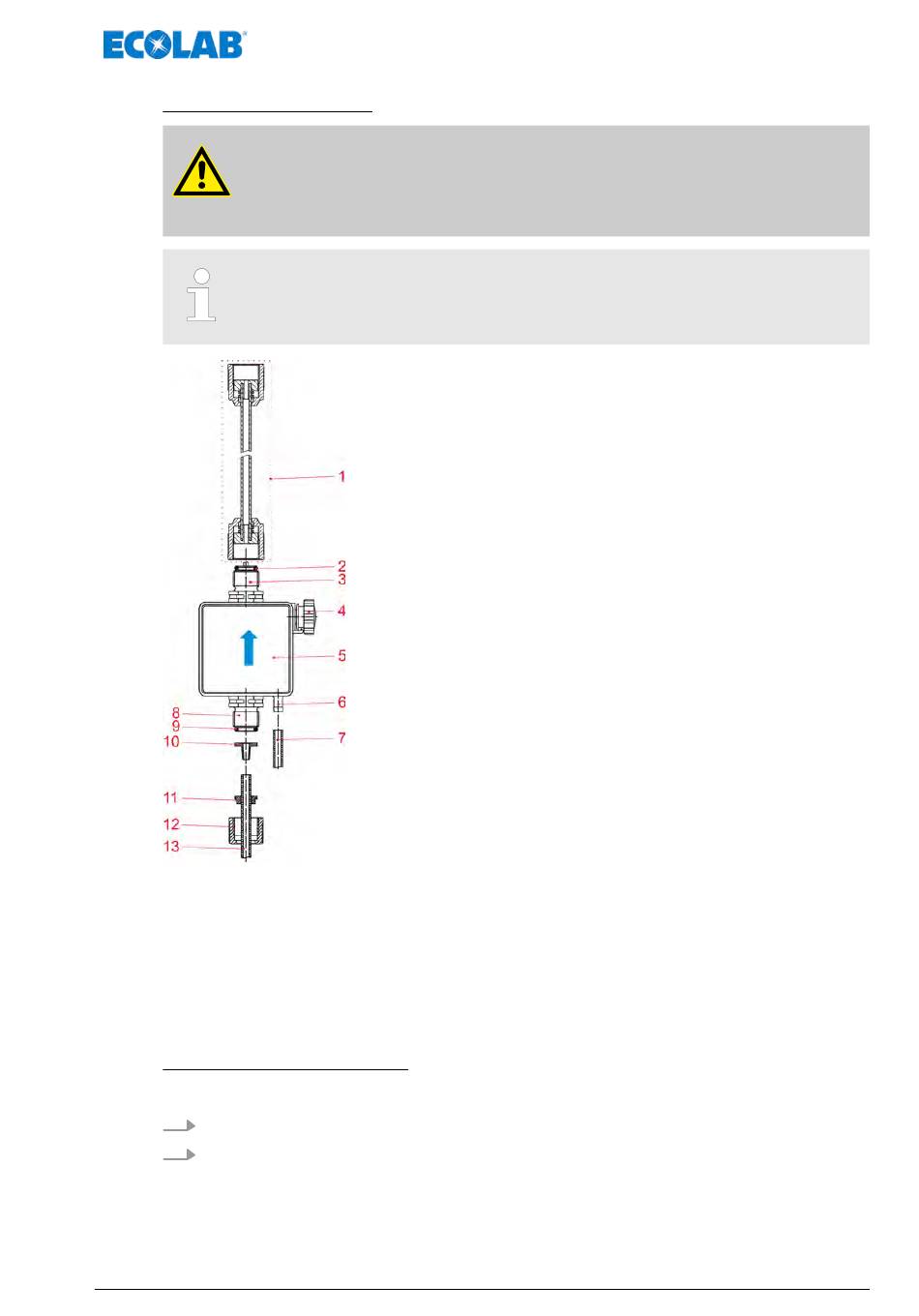

Abb. 10: Hydraulische Installation
1 Dosierleitung komplett
2 O-Ring-Druckseite (Dosierung)
3 Druckventil
4 Entlüftungsschraube
5 Dosierkopf
6 Entlüftungsanschluss
7 Entlüftungsschlauch (nicht im Lieferumfang)
Anschluss der Dosierleitung:
Bei Rohreinbau:
1. O-Ring (Abb. 10, Pos. 2) in Ventilnut legen.
2. Vorgefertigte Dosierleitung an Ausgang der Dosierpumpe und am Dosierventil
anschließen.
linktarget [417101964 11 Verschleiß-, Ersatzteile und Zubehör] doesn't exist but
.
31
8 Saugventil
9 O-Ring-Saugseite
10 Kegelteil
11 Spannteil
12 Überwurfmutter
13 Dosierschlauch
