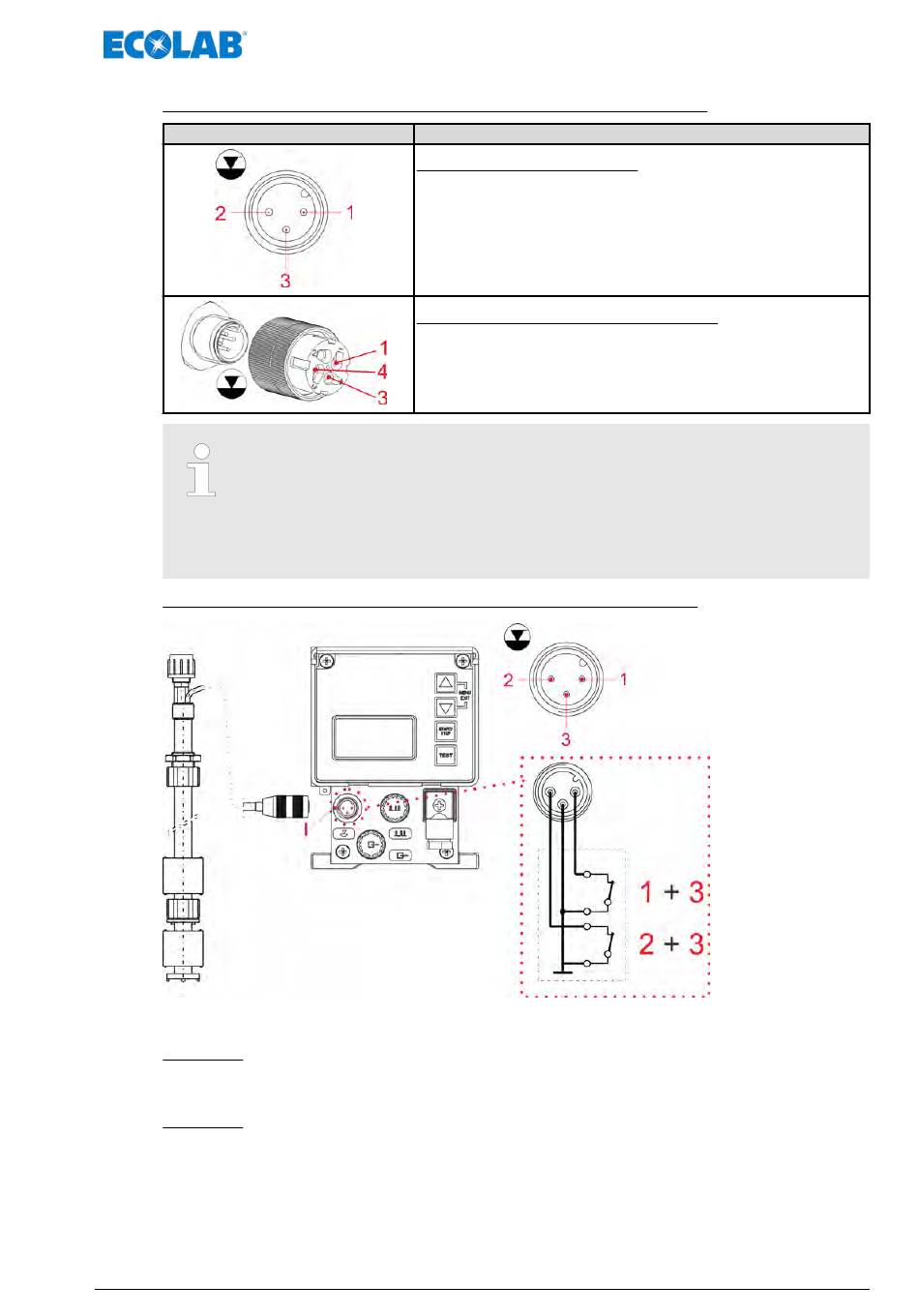

Anschlussbelegung Steckplatz I / Sauglanzenanschluss (3-polig)
Darstellung
Steckplatz I muss immer belegt sein, entweder durch die montierten
Brückenstecker (Schutzkappe mit entsprechendem Symbol) oder durch
Anschluss der Leermeldeeinrichtung (Sauglanzenstecker).
Der Leer- und Reservemeldeeingang kann im Menü "Konfiguration /
Niveaukontakt" invertiert werden, siehe beiliegende Betriebsanleitung der
Membrandosierpumpe EMP II E60, Art. Nr. 417101795.
Installation Sauglanze mit Niveauvorwarnung und Leermeldung
Abb. 12: Installation Sauglanze
PIN 1 + 3:
Eingang Niveauvorwarnung Schaltkontakt Niveauvorwarnung offen:
Niveauvorwarnung aktiv, Pumpe läuft weiter.
PIN 2 + 3:
Eingang Niveau-Leermeldung Schaltkontakt Leermeldung offen:
Niveau Leermeldung aktiv, Pumpe wird gesperrt.
Installation Sauglanze mit Leermeldung
Anschlussbelegung Steckplatz I
Bei Verwendung der mitgelieferten Sauglanze, den Blindstecker
abziehen und den Sauglanzenstecker an Steckplatz I montieren.
Pos. 1: Kabel in braun ® Eingang Niveauvorwarnung
Pos. 2: Kabel in blau ® Eingang Niveau-, Leermeldung
Pos. 3: Kabel in schwarz ® Ground - GND (⊥)
Anschlussbelegung Stecker für Steckplatz I
Pos. 1: Kabel in braun ® Niveauvorwarnung
Pos. 2: Kabel in blau ® Niveau-, Leermeldung
Pos. 3: Kabel in schwarz ® Ground - GND (⊥)
