SOUPAPES ET RESSORTS DE SOUPAPE

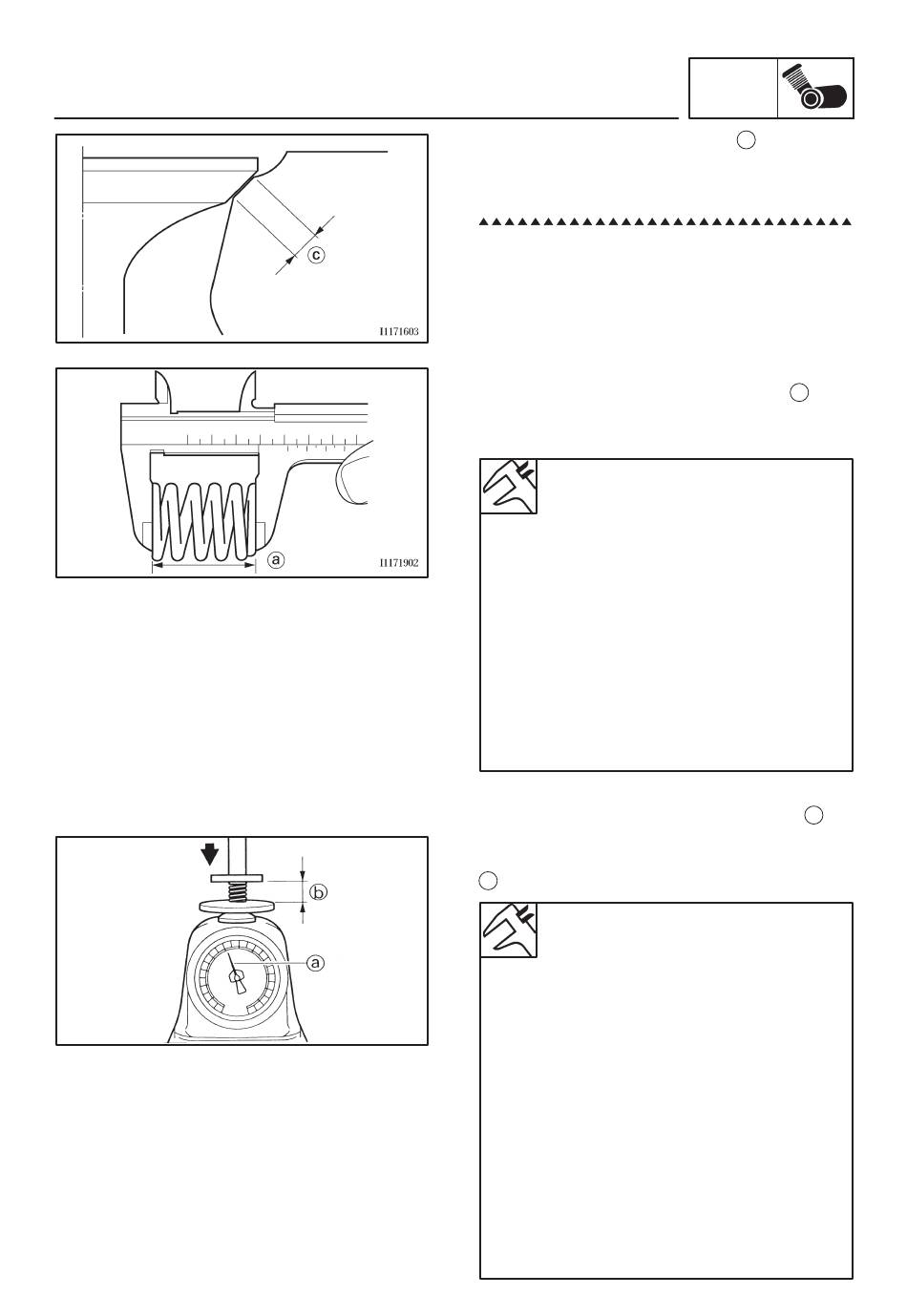

j. Mesurer à nouveau la largeur c du siège de
soupape. Si la largeur du siège de soupape
n'est pas conforme aux caractéristiques, recti-
fier et roder à nouveau le siège de soupape.
FAS00241

VERIFICATION DES RESSORTS DE SOUPAPE

Procéder comme suit pour chacun des ressorts de
soupape.
1. Mesurer:
S longueur libre du ressort de soupape a
Hors spécifications ! Remplacer le ressort de
soupape.
Longueur libre du ressort de
soupape
Ressort de soupape d'admission
(intérieur)
35,7 mm (1,41 in)
<Limite>: 33,9 mm (1,33 in)
Ressort de soupape d'admission
(extérieur)
40,3 mm (1,59 in)
<Limite>: 38,3 mm (1,50 in)
Ressort de soupape
d'échappement
41,7 mm (1,64 in)
<Limite>: 39,6 mm (1,56 in)
2. Mesurer:
S force du ressort de soupape comprimé a
Hors spécifications ! Remplacer le ressort de
soupape.
b Longueur monté
Force du ressort de soupape
comprimé (monté)
Ressort de soupape d'admission
(intérieur)
Ressort de soupape d'admission
(extérieur)
Ressort de soupape
d'échappement
5-28
ENG
61,5 X 70,7 N
(6,27 X 7,21 kg,
13,83 X 15,89 lb)
139,1 X 160,1 N
(14,18 X 16,33 kg,
31,27 X 35,99 lb)
160 X 184 N
(16,32 X 18,76 kg,
35,97 X 41,36 lb)
