FAS00191
MOTEUR
45 Nm (4,5 mSkg, 33 ftSlb)
45 Nm (4,5 mSkg, 33 ftSlb)
7 Nm (0,7 mSkg, 5,1 ftSlb)
Ordre Opération/Pièce

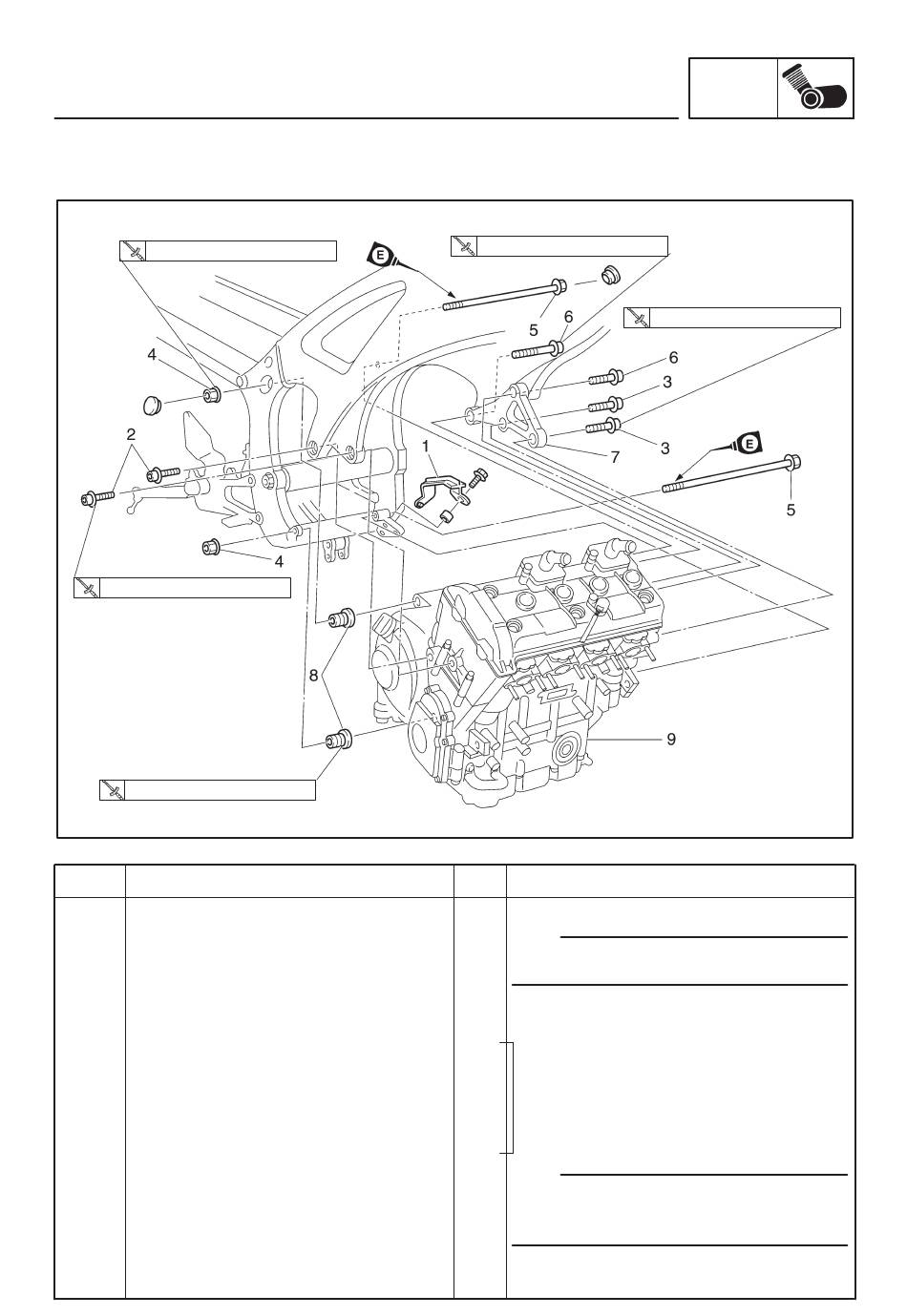

Dépose du moteur
1 Guide de chaîne de transmission
2 Boulon de fixation avant droit du moteur
3 Boulon de fixation avant gauche du
moteur
4 Ecrou autobloquant
5 Boulon de fixation arrière du moteur
6 Boulon de support de moteur
7 Support de moteur
8 Boulon de réglage de support de moteur
9 Moteur
MOTEUR
45 Nm (4,5 mSkg, 33 ftSlb)
Qté
Déposer les pièces dans l'ordre indiqué.
N.B.:
Placer un support adéquat sous le cadre et
le moteur.
1
2
2
2
Se reporter à "REPOSE DU MOTEUR".
2
2
1
2
N.B.:
1 Utiliser la clé d'axe de pivot et l'adaptateur
pour desserrer les boulons de réglage du
support du moteur.
Pour la repose, inverser la procédure de
dépose.
5-5
ENG
45 Nm (4,5 mSkg, 33 ftSlb)
Remarques
