2.1.1 Монтаж с одинарным насосом
Схематический Рисунок 1 гидравлической установки насоса с инвертером.
2.1.2 Монтаж мультинасоса
Наши системы позволяют создавать группы нагнетания давления мультинасоса с координированным
управлением между всеми инвертерами. Максимальное число элементов, которые могут быть соединены и
образовывать установку мультинасоса, равно 8. Для использования функций координированного управления
(мультиинвертер) необходимо выполнить также соответствующие электрические соединения, чтобы
инвертеры вели сообщение друг с другом, см. пар. 2.3.6.
Система мульти-насоса используется в основном для:
• Повышения гидравлических характеристик, по сравнению с отдельным устройством
• Гарантирования непрерывности работы в случае поломки одного устройства
• Деления максимальной мощности
Установка строится аналогично системе с одинарным насосом: каждый насос имеет собственную подачу в
направлении собственного инвертора, и гидравлические выходы инверторов соединяются в общем
коллекторе.
Коллектор должен иметь правильные размеры для поддержания расхода, создаваемого насосами, которые вы
намерены использовать.
Гидравлическая установка должна быть как можно более симметричной для обеспечения равномерной
гидравлической нагрузки, распределяемой по всем насосам.
Насосы должны быть одинаковыми между собой и инвертеры должны быть одной модели, и соединены между
собой в конфигурации мультиинвертера, см. пар. 2.1.2
2.2 Электрические соединения
Инвертор оснащен кабелями питания и кабелями насоса, обозначенными соответствующими этикетками LINE
и PUMP.
Внутренние электрические соединения доступны, сняв 4 винта, находящиеся на крышке. Внутренние
клеммники имеют те же надписи LINE и PUMP, что и кабели.
РУССКИЙ
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

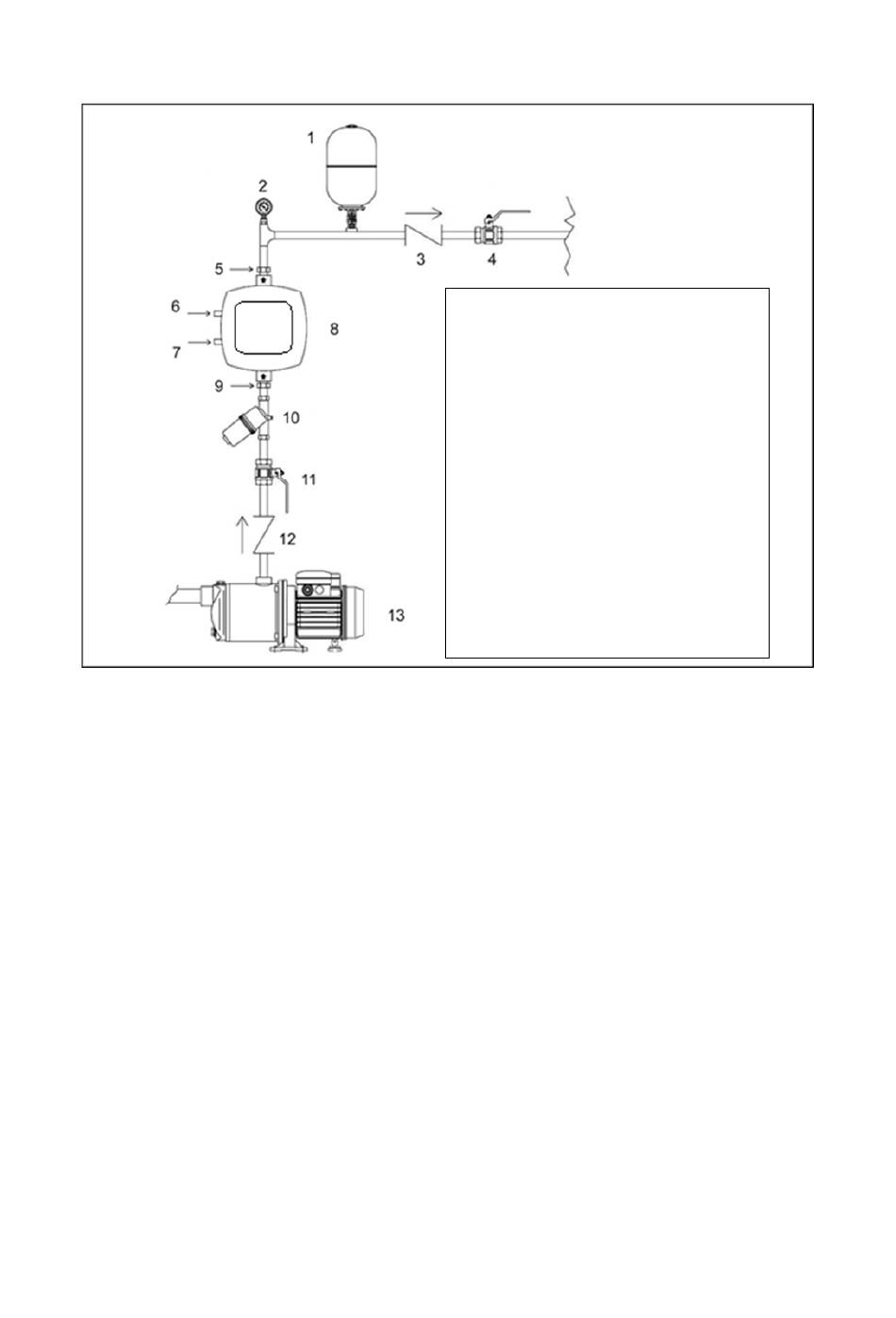

Рисунок 1: Гидравлическая установка
473
Комплектующие системы
Расширительный сосуд
Манометр
Обратный клапан
Шаровой кран
Фитинг с байонетным разъемом
Подсоединение электронасоса
Сетевое подсоединение
инвертера
Фильтр
Насос
