6 VÝZNAM JEDNOTLIVÝCH PARAMETROV
6.1 Užívateľské menu
Na hlavnom menu, stlačením tlačidla MODE (resp. cez výberové menu pomocou + alebo –) sa pristupuje k
UŽÍVATEĽSKÉMU MENU. Vo vnútri menu, tiež stlačením tlačidla MODE sa zobrazia nasledujúce veličiny
6.1.1 FR: Zobrazenie frekvencie rotácie
Aktuálna frekvencia rotácie, podľa ktorej sa riadi elektrické čerpadlo v [Hz].

6.1.2 VP: Zobrazenie tlaku

Tlak systému nameraný v [bar] alebo [psi] podľa toho, aká jednotka merania je nastavená.
6.1.3 C1: Zobrazenie fázového prúdu
Fázový prúd elektrického čerpadla [A].
V prípade prekročenia maximálnej prípustnej hodnoty prúdu hodnota prúdu na displej začne blikať medzi normálnym
zobrazením a reverse. Tento stav naznačuje predbežný poplach, tzn. pravdepodobnosť, že zasiahne ochranný
mechanizmus proti nadmernému tlaku v motore. V tomto prípade bude potrebné preveriť správne nastavenie
maximálneho prúdu čerpadla RC (viď par. 6.5.1) a pripojenia k elektrickému čerpadlu.
6.1.4 PO: Zobrazenie užitočného výkonu
Výkon k elektrickému čerpadlu v [kW].
6.1.5 PI: histogram výkonu
Zobrazí histogram užitočného výkonu na 5 zvislých lištách. Histogram ukazuje, ako dlho bolo čerpadlo zapnuté na danej
výkonovej úrovni. Na vodorovnej osi sa nachádzajú lišty podľa rôznych úrovní výkonu; zvislá os predstavuje čas, počas
ktorého bolo čerpadlo zapnuté na danej výkonovej úrovni (% času voči celkovému času).
Po vynulovaní počítadla čiastočných hodín sa vynuluje aj histogram
6.1.6 SM: Monitor systému
Zobrazí sa stav systému pri inštalácii s viacerými meničmi (multi inverter). Ak nie je žiadna komunikácia, zobrazí sa
ikona symbolizujúca chýbajúcu alebo prerušenú komunikáciu. Ak sú prítomné rôzne meniče medzi sebou pripojené,
zobrazí sa jedna ikona za každý menič. Ikona je v tvare čerpadla a pod ňou sa nachádzajú znaky o stave čerpadla.
Podľa prevádzkového stavu sa zobrazia údaje podľa tabuľky 18.
Stav
Menič za chodu
Menič v standby
Menič v
poruchovom
stave
Menič
neaktivovaný
Nastavila sa komunikácia
medzi produktmi rozdielneho
typu a o rozdielnej veľkosti
Tabuľka 17: Riešenie problémov

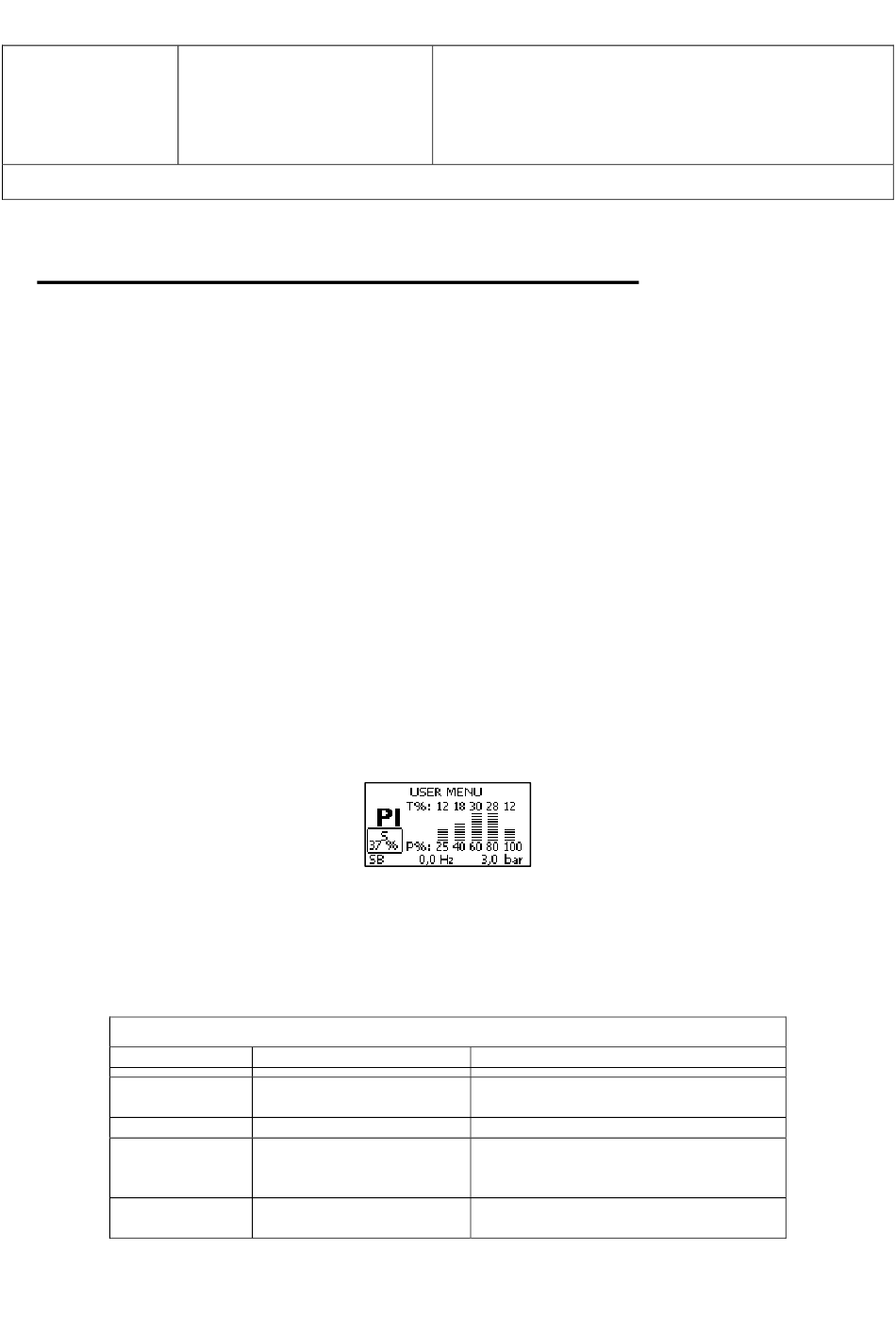

Obrázok 10: Výkonový histogram
Ikona
Symbol rotujúceho
čerpadla
Symbol čerpadla statický
Symbol čerpadla statický
Symbol čerpadla statický
Tabuľka 18: Zobrazenie obrazovky systému SM
SLOVENSKY
Zadovážte si meniče rovnakého typu a veľkosti na
vytvorenie systému "multi inverter" (viď ods. 4.2).
hodín.
Zobrazenie systému
Informácia o stave pod ikonou
Aktuálna frekvencia (tri číslice)
