Anschluss Der Verbraucherausgänge; Anschluss Des Ferngesteuerten Drucksensors; Anschluss Der Multi-Inverter-Kommunikation; Abbildung 3: Anschluss Der Ausgänge - DAB PWM II 230 D 4.7 Instructions Pour L'installation Et La Maintenance

Mindesteinschaltspannung [V]
Max. Ausschaltspannung [V]
Zulässige Höchstspannung [V]
Stromaufnahme bei 12V [mA]
Hinweis: Die Eingänge können mit jeder Polung belegt werden (positiv oder negativ dem eigenen Masserücklauf
entsprechend).
2.3.4 Anschluss der Verbraucherausgänge
Die Verbraucherausgänge sind nur für die Invertertypen M/T und T/T verfügbar.
Es folgt ein Anschlussschema, sowie die elektrischen Eigenschaften der Ausgänge.
Kontaktart
Tragbare Höchstspannung [V]
Tragbarer Höchststrom [A]
2.3.5

Anschluss des ferngesteuerten Drucksensors

2.3.6

Anschluss der Multi-Inverter-Kommunikation

Die Multi-Inverter-Kommunikation erfolgt mit den in der Tabelle 10 angeführten Steckverbindern. Beim Anschluss sind
die entsprechenden Pins der verschiedenen Inverter untereinander zu verbinden (z.B. Pin 1 des Inverters A auf Pin 1
Eigenschaften der Eingänge für Inverter Typ M/T und T/T
Tabelle 6: Eigenschaften der Eingänge
Anschlussschema der Verbraucherausgänge
Tipo Nome
inverter connettore
M/T J13
T/T J6
Tabelle 7: Anschluss der Ausgänge

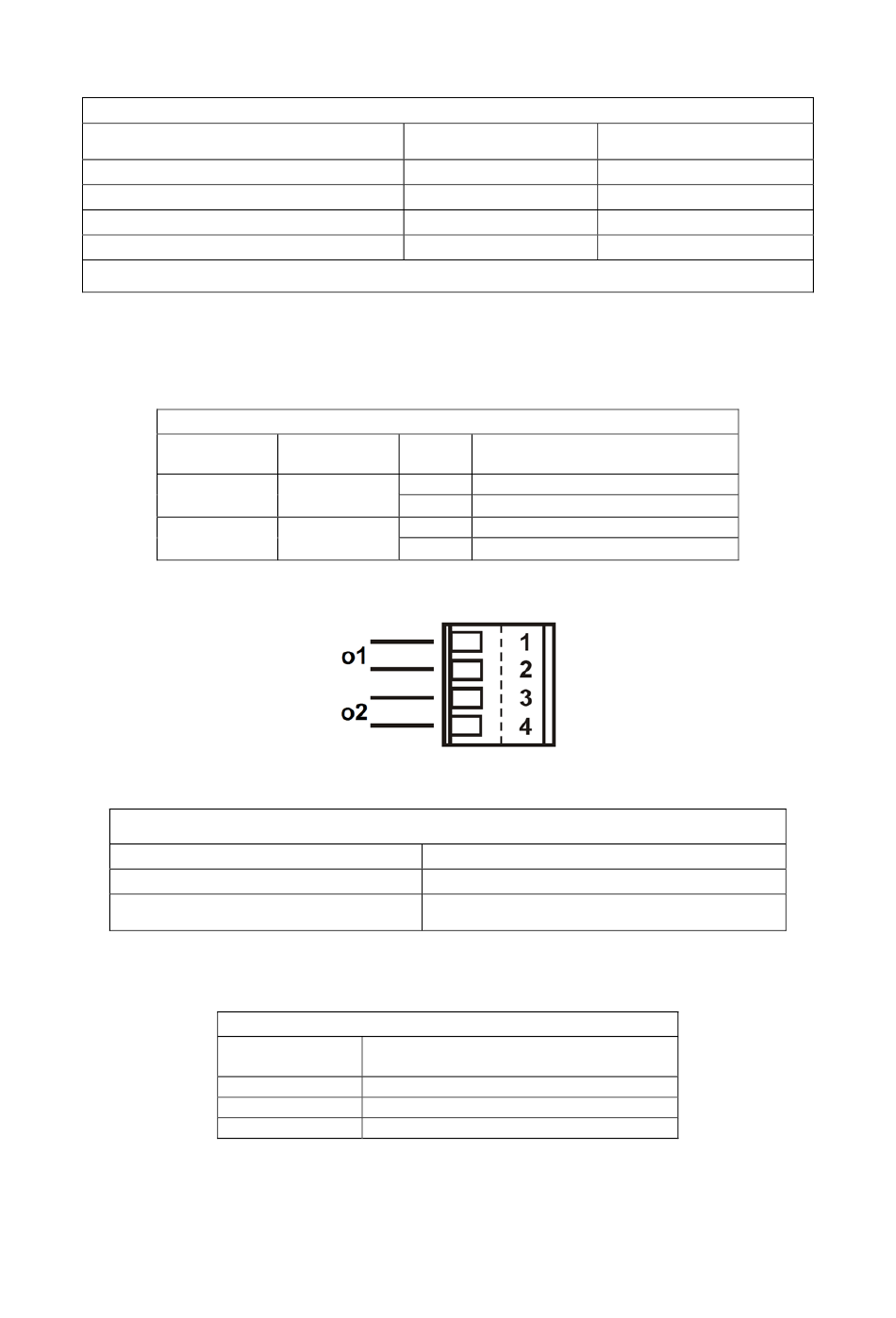

Abbildung 3: Anschluss der Ausgänge
Eigenschaften der Ausgangskontakte
Tabelle 8: Eigenschaften der Ausgangskontakte
Anschluss des ferngesteuerten Sensors
Art des
Inverters
M/T
T/T
M/M
Tabelle 9: Anschluss des ferngesteuerten Drucksensors
DEUTSCH
Eingänge DC [V]
8
2
36
3,3
Pin Ausgang
Out 1
1-2
3-4 Out 2
Out 1
1-2
3-4 Out 2
NO
250
5 -> resistive Last
2,5 -> induktive Last
Name des Steckverbinders
J8
J10
J6
154
Eingänge AC 50-60 Hz
[Vrms]
6
1,5
36
3,3
