В центре страницы находятся меню, к ним дается доступ справа при помощи прямого выбора посредством
комбинации кнопок, слева через систему выбора при помощи развертывающихся меню..
3.3 Структура страниц меню
При включении показываются определенные вводные страницы, с последующим переходом к главному меню.
Название каждого меню, каким бы оно не было, всегда появляется в верхней части дисплея.
В главном меню всегда видны
Состояние: состояние работы (например, ожидание, работа, сбой, функции входов)
Частота: величина в [Гц]
Давление: величина в [бар] или [пси], в зависимости от заданной единицы измерений.
При возникновении событий могут появиться:
Указания на сбой
Указания на предупреждение
Указание функций, связанных с входами
Специальные иконы
Состояния ошибки или состояния, показанные на главных страницах, перечислены в Таблице14.
Состояние ошибки и состояние, показываемое на главной странице
Идентификатор
GO
SB
PH
BL
LP
HP
EC
OC
OF

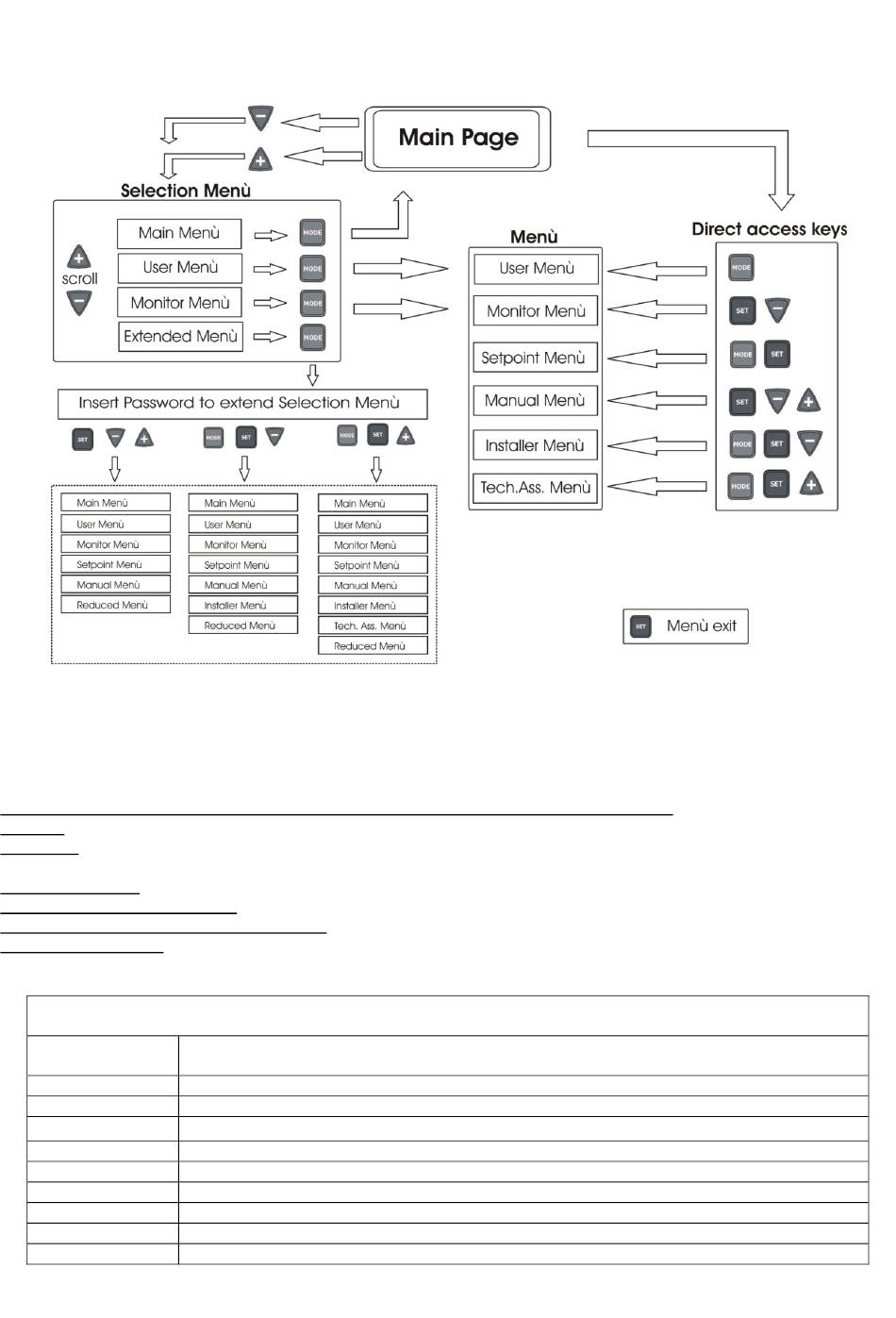

Рисунок 8: Схема различных доступов к меню
Электронасос включен
Электронасос выключен
Блокировка из-за перегрева насоса
Блокировка из-за отсутствия воды
Блокировка из-за низкого напряжения питания
Блокировка из-за высокого внутреннего напряжения питания
Блокировка из-за неправильного значения номинальной силы тока
Блокировка из-за перегрузки по току в двигателе электронасоса
Блокировка из-за перегрузки по току в выходных выводах
