2.1.1 Installation mit Einzelpumpe

Die Abbildung 1 stellt die hydraulische Installation einer Pumpe mit Inverter dar.

2.1.2 Mehrfachpumpen-Installation

Unsere Systeme erlauben die Gestaltung von Mehrfachpumpen-Druckaggregate mit koordiniertem Kontrollsystem
aller Inverter. Zur Gestaltung einer Mehrfachpumpenanlage können maximal 8 Elemente angeschlossen werden. Zur
Nutzung der Funktionen des koordinierten Kontrollsystems (Multi-Inverter) sind auch die entsprechenden elektrischen
Anschlüsse zu fertigen, um die Kommunikation unter den Invertern herzustellen, siehe Abs. 2.3.6.
Ein Mehrfachpumpensystem wird hauptsächlich für Folgendes eingesetzt:
• Verstärkung der hydraulischen Leistungen im Vergleich zur einzelnen Vorrichtung
• Gewährleistung der Betriebskontinuität im Fall des Ausfalls einer Vorrichtung
• Aufteilung der Höchstleistung
Die Anlage wird genauso wie das Einzelpumpensystem gestaltet: Jede Pumpe besitzt einen eigenen Druckanschluss
zum eigenen Inverter und die hydraulischen Ausgänge der Inverter münden in einen einzigen Kollektor.
Der Kollektor muss korrekt bemessen sein, damit er den Fluss bewältigen kann, den die einzusetzenden Pumpen
erzeugen werden.
Die hydraulische Anlage ist so symmetrisch wie möglich zu fertigen, damit die hydraulische Last auf allen Pumpen
gleichmäßig verteilt wird.
Die Pumpen müssen untereinander alle gleich sein und die Inverter müssen alle von einem identischen Modell sein
und untereinander in der Multi-Inverter-Konfiguration angeschlossen sein, siehe Abs. 2.1.2
2.2 Die elektrischen Anschlüsse
Der Inverter ist mit Kabeln für die Stromversorgung und für die Pumpe ausgestattet, die jeweils mit den Etiketten LINE
und PUMP gekennzeichnet sind.
Zugriff zu den elektrischen Anschlüssen besteht durch Entfernung der 4 Schrauben auf dem Deckel. Die internen
Klemmenleisten sind genauso wie die Kabel mit LINE und PUMP beschriftet.
DEUTSCH
1
2
3, 12
4, 11
5, 9
6
7
8
10
13

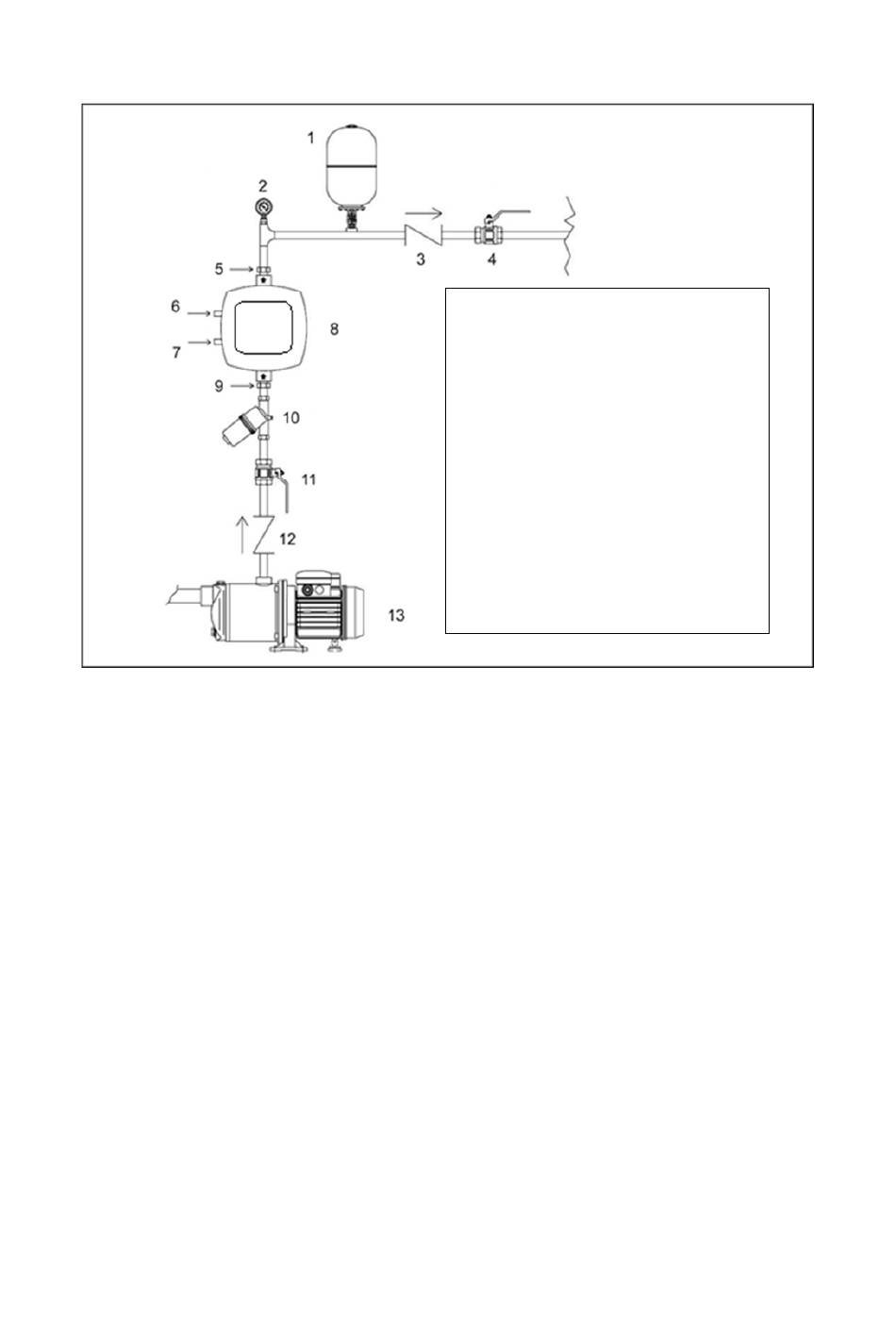

Abbildung 1: Hydraulische Installation

149
Bestandteile des Systems
Expansionsgefäß
Manometer
Rückschlagventil
Kugelventil
Anschluss mit Schnellkupplung
Anschluss Elektropumpe
Anschluss Linie
Inverter
Filter
Pumpe
