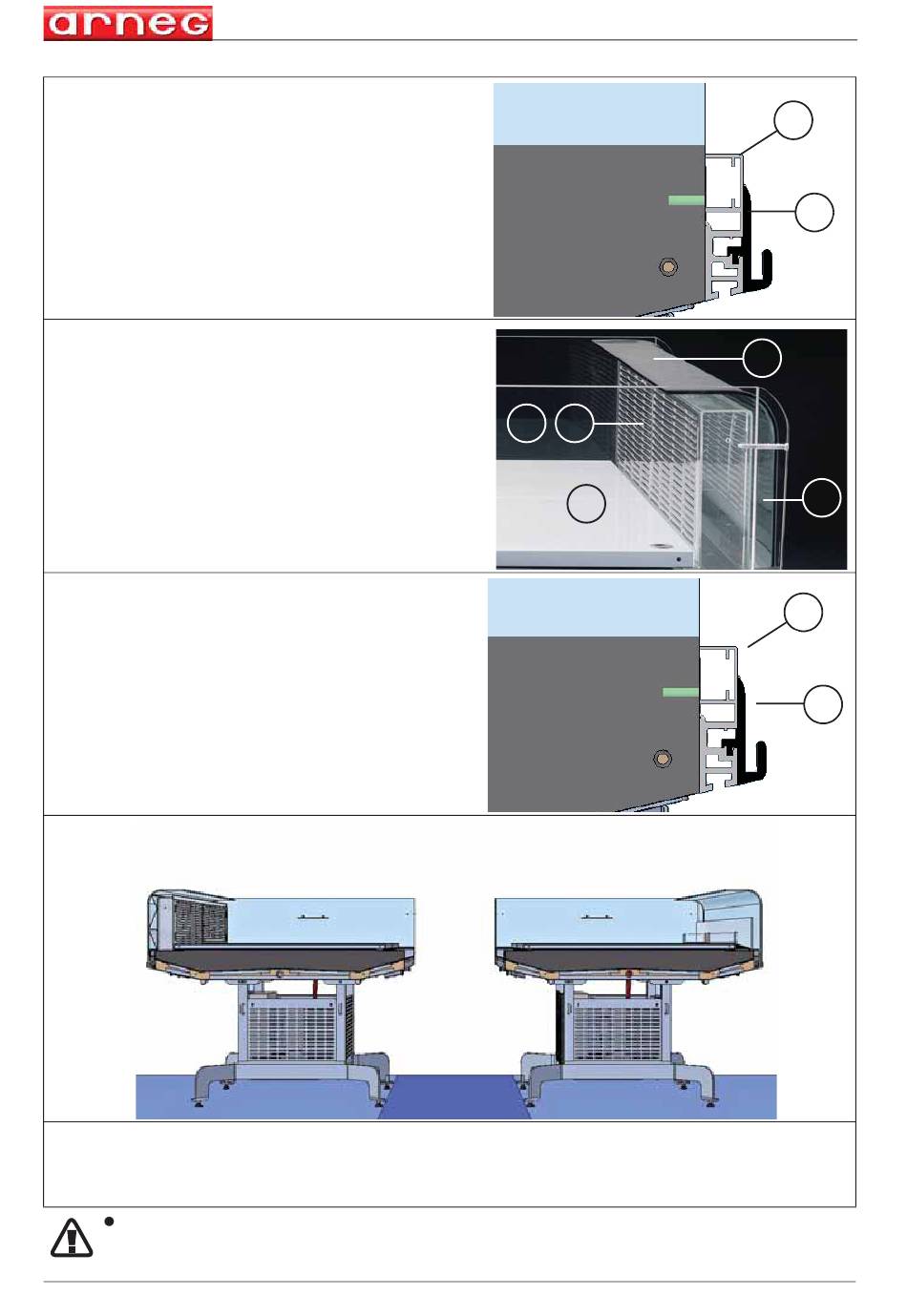

3 Togliere il profilo reggi-vetro (H) sfilandolo
dal supporto profilo reggi-vetro (I)
4 Togliere il supporto profilo reggi vetro (I)
svitando le viti che lo fissano al mobile.
5 Togliere il complesso mandata:
A - vassoi
F - angolari
L - vetro posteriore
M - struttura in plexiglass
N - deflettore anticondensa
6 Togliere il profilo reggi-vetro (H) sfilandolo
dal supporto profilo reggi-vetro (I)
7 Togliere il supporto profilo reggi-vetro (I)
svitando le viti che lo fissano al mobile.
8
MOBILE POSTERIORE (mandata)
REAR CABINET (air discharge)
9 Conservare i componenti rimossi
10 Per il riassemblaggio del complesso aspirazione e mandata eseguire in senso
inverso le operazioni appena descritte
Rimontare il profilo reggi-vetro dalla parte frontale facendolo "scattare" per
tutta la lunghezza del mobile. NON inserirlo dalla parter laterale
Verificare che sostenga il vetro con sicurezza.
05060048 01 02/09/2015
Sendai-SendaiR290
M N
A
MOBILE ANTERIORE (aspirazione)
FRONT CABINET (air suction)
Italiano
I
H
L
F
I
H
