Remontage
3. Installez une rondelle plate sur chaque vis, puis
appliquez du Loctite
®
puis insérez dans la grille/bague d'appui/entretoise/
rondelle élastique/ventilateur. Serrez les vis au
couple de 9,9 N·m (88 po-lb).
4. Installez la protection et serrez-la avec les vis.
Installation du pressostat Oil Sentry
échéant)
1. Appliquez un enduit d'étanchéité avec Teflon
d'étanchéité Loctite
®
les filets du pressostat Oil Sentry
le couvercle du reniflard. Serrez au couple de
4,5 N·m (40 po-lb).
2. Branchez le câble (vert) sur la borne du pressostat
Oil Sentry .
™
Installation du panneau de commande
1. Assemblez le levier du starter sur le support de
commande.
2. Installez le panneau de commande sur le boîtier de
soufflante.
3. Assemblez l'arbre de commande de l'accélérateur
sur le support de commande. Vissez le support de
l'arbre de l'accélérateur sur la culasse.
4. Raccordez le câble de commande du starter et de
l'accélérateur au support de commande.
Branchement du redresseur-régulateur
1. Installez le redresseur-régulateur dans le boîtier de
soufflante s'il a été retiré, puis connectez le câble de
terre avec la rondelle et la vis verte à travers l'œillet.
Si un support de mise à la terre est utilisé, serrez
avec une vis de montage et une rondelle sur le côté
extérieur du redresseur-régulateur.
2. Installez le câble/la borne B+ au centre du
connecteur du redresseur-régulateur et branchez le
connecteur sur le redresseur-régulateur.
64
242 sur les filets de vis (M6),
®
(le cas
™
®
PST 592™ ou l'équivalent) sur
®
et l'installer dans
™
KohlerEngines.com

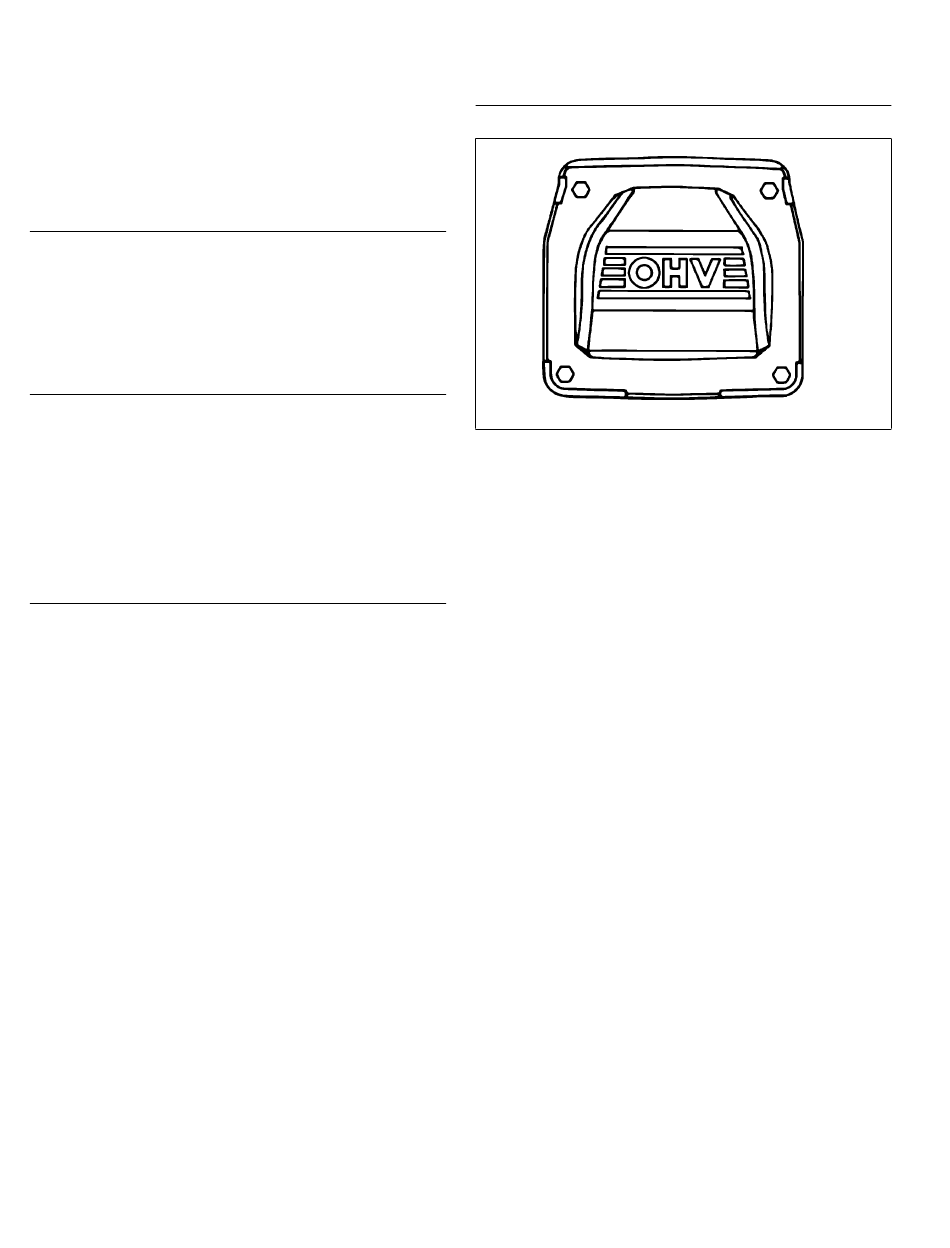

Installation des couvercles de soupape
Ordre de serrage
1
(enduit
4
1. Assurez-vous que les surfaces de contact sont
propres.
2. Assurez-vous qu'il n'existe ni rayure, ni éraflure sur
les surfaces de contact.
3. Installez un nouveau joint torique dans la rainure de
chaque couvercle.
4. Placez les couvercles sur les culasses. Placez le
couvercle avec le trou du séparateur d'huile sur le
cylindre 1. Installez les quatre vis sur chaque
couvercle et serrez à la main.
5. Serrez les fixations du couvercle de soupape au
couple de 6,2 N·m (55 po-lb) dans l'ordre indiqué.
6. Installez une bague en caoutchouc dans le
couvercle de soupape du cylindre 1. Installez le
séparateur d'huile dans la bague et fixez le boîtier
avec les vis de fixation.
3
2
24 690 38 Rév. B
