4. Après le redimensionnement, vérifiez l'ovalisation, la
conicité et la dimension de l'alésage. Utilisez un
micromètre d'intérieur, un calibre télescopique ou un
calibre pour effectuer les mesures. Les mesures
doivent être prises sur trois différents points du
cylindre : en haut, au centre et en bas. 2 mesures
doivent être relevées (perpendiculaire l'une de
l'autre) sur trois points.
Nettoyage de l'alésage du cylindre après le
réalésage
Le nettoyage correct des parois du cylindre après le réa-
lésage est essentiel. Les débris laissés dans l'alésage
du cylindre peuvent détruire un moteur en moins d'une
heure de fonctionnement après son remontage.
Le nettoyage final doit toujours comprendre un brossage
parfait avec de l'eau chaude savonneuse. Utilisez
un détergent puissant qui peut dissoudre l'huile tout
en produisant de la mousse. Si la mousse disparaît
pendant le nettoyage, jetez l'eau sale et recommencez le
nettoyage avec de l'eau chaude et du détergent. Après
le brossage, rincez le cylindre avec de l'eau chaude et
propre. Séchez-le entièrement et appliquez une fine
couche d'huile moteur pour éviter le risque de corrosion.
24 690 38 Rév. B
Démontage/Contrôle et révision
Mesure du jeu piston-alésage

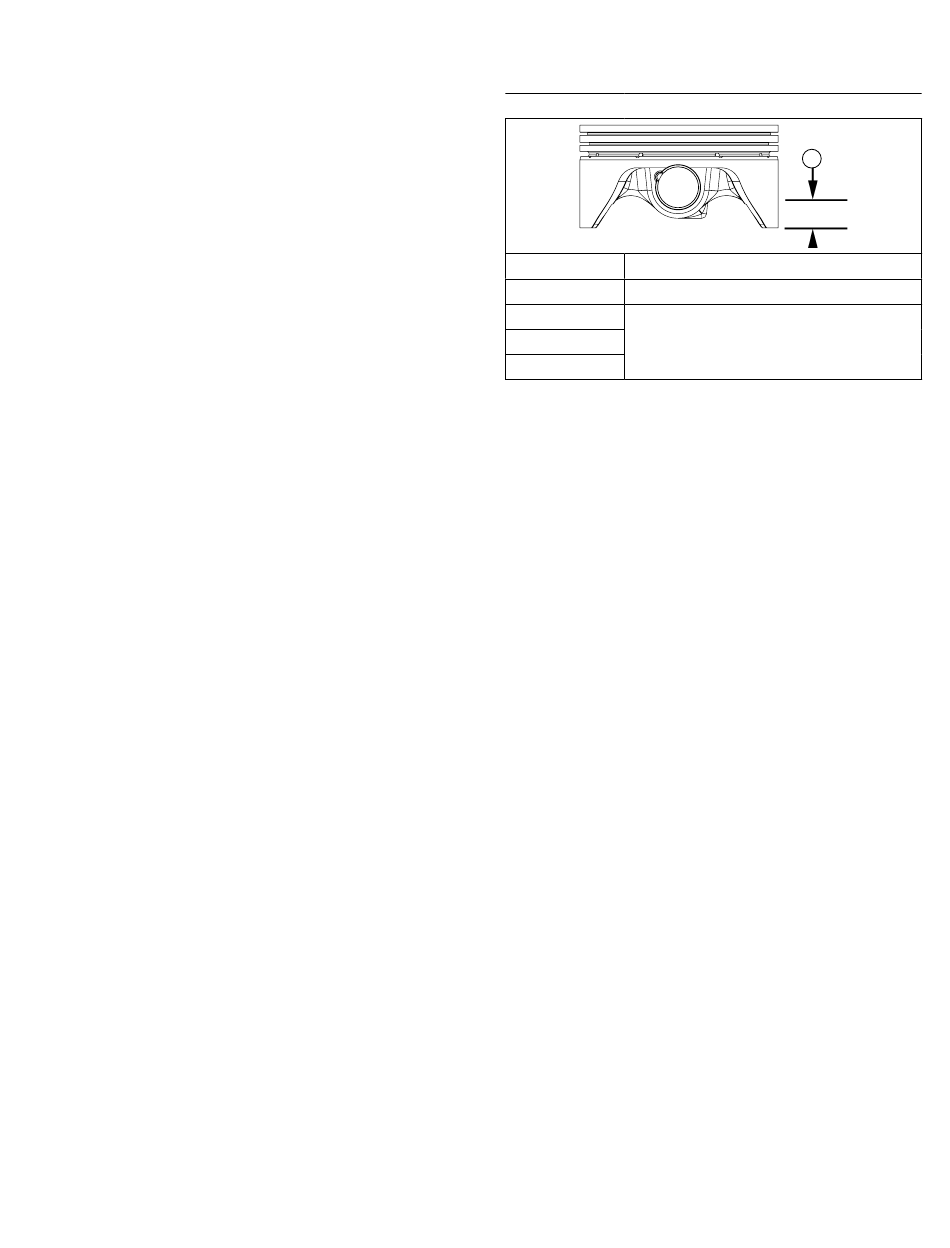

Détail du piston
Modèle
CV682
CV732
CV742
CV752
REMARQUE : N'utilisez pas une jauge d'épaisseur pour
Avant d'installer le piston dans le cylindre, le jeu doit
être vérifié avec précision. Souvent cette étape est
évitée, mais si les jeux ne sont pas dans les limites
recommandées, une défaillance du moteur peut se
produire.
Procédez comme suit pour mesurer de manière précise
le jeu entre le piston et l'alésage :
1. Avec un micromètre, mesurez le diamètre du piston
au-dessus du bas de la jupe du piston à la
dimension A et perpendiculairement à l'axe du
piston.
2. Utilisez un micromètre d'intérieur, un calibre
télescopique ou un calibre pour mesurer l'alésage
du cylindre. Mesurez à environ 63,5 mm (2,5 po)
sous le sommet du trou perpendiculairement à l'axe
du piston.
3. Le jeu piston-alésage correspond à la différence
entre le diamètre de l'alésage et le diamètre du
piston (étape 2 moins étape 1).
KohlerEngines.com
Dimension A
13 mm (0,5118 po)
6 mm (0,2362 po)
mesurer le jeu entre le piston et
l'alésage. Les mesures ne seraient pas
correctes. N'utilisez qu'un micromètre.
A
