Kohler Command PRO CV682 Manuel D'entretien page 52

Démontage/Contrôle et révision
4. Avant de mettre en place les segments sur le piston,
placez chacun des segments supérieurs dans les
gorges correspondantes sur l'alésage du cylindre et
contrôlez le jeu à la coupe du segment.
Moteurs à alésage 80 mm : La coupe de segment
de feu est de 0,100/0,279 mm (0,0039/0,0110 po)
pour un alésage neuf, ou de 0,490 mm (0,0192 po)
pour un alésage usé. La coupe de segment de
compression central est de 1,400/1,679 mm
(0,0551/0,0661 po) pour un alésage neuf, ou de
1,941 mm (0,0764 po) pour un alésage usé.
Moteurs à alésage 83 mm : La coupe de segment
de feu est de 0,189/0,277 mm (0,0074/0,0109 po)
pour un alésage neuf, ou de 0,531 mm (0,0209 po)
pour un alésage usé. La coupe de segment de
compression central est de 1,519/1,797 mm
(0,0598/0,0708 po) pour un alésage neuf, ou de
2,051 mm (0,0808 po) pour un alésage usé.
5. Après l'installation des nouveaux segment (de
compression central et de feu) sur le piston, assu-
rez-vous que le jeu latéral segment de feu-gorge est
de 0,030/0,070 mm (0,0010/0,0026 po) et que le jeu
latéral segment de compression central-gorge
0,030/0,070 mm (0,0010/0,0026 po). Si le jeu latéral
est supérieur, un nouveau piston doit être utilisé.
52
Installation des nouveaux segments de piston

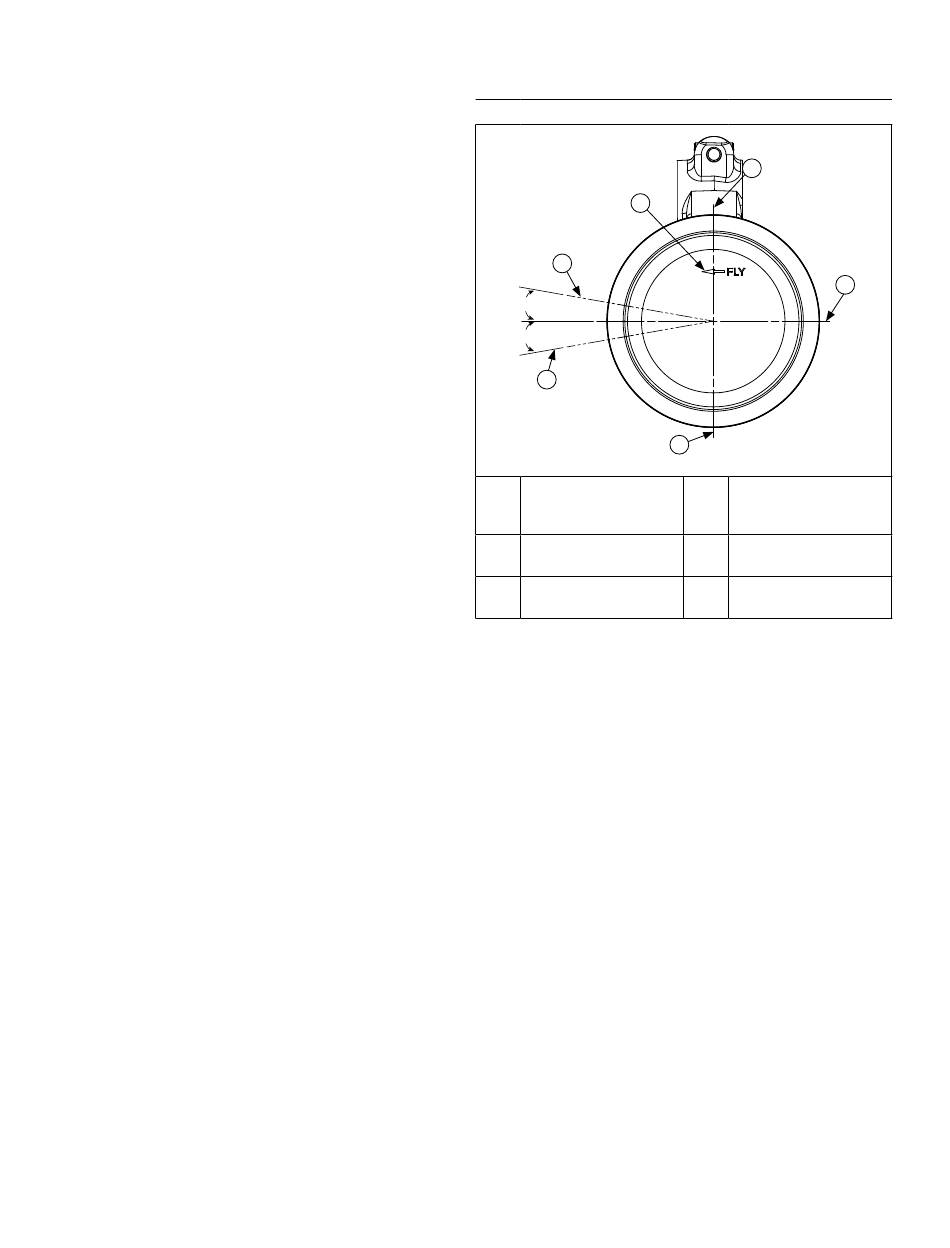

Orientation du segment de piston
A
10°
10°
B
Écart du rail de
A
segment racleur
supérieur
ICoupe de segment
C
Coupe du segment
E
supérieur
REMARQUE : Les segments doivent être installés
1. Segment racleur (gorge du bas) : Installez l'écarteur,
puis les rails. Assurez-vous que les extrémités de
l'écarteur ne se chevauchent pas.
2. Segment de compression central (gorge centrale) :
Installez le segment central avec un écarteur de
segment de piston. Assurez-vous que le repère
d'identification est orienté vers le haut ou la bande
colorée (le cas échéant) se trouve à gauche de la
coupe.
3. Segment de compression supérieur (gorge supé-
rieure) : Installez le segment central avec un écar-
teur de segment de piston. Assurez-vous que le
repère d'identification est orienté vers le haut ou la
bande colorée (le cas échéant) se trouve à gauche
de la coupe.
KohlerEngines.com
E
F
C
B
Écart de l'extracteur
D
moyenne du segment racleur
F Estampillage FLY
correctement. Les instructions
d'installation sont généralement données
avec les nouveaux jeux de segment.
Veuillez les suivre attentivement. Utilisez
un écarteur spécial pour installer les
segments. Installez d'abord le segment
inférieur (contrôle de l'huile), puis
terminez par le segment de compression.
D
Écart du rail de
segment racleur
inférieur
24 690 38 Rév. B
