Installation de la pompe à carburant
Carburant explosif pouvant causer des
incendies et des brûlures graves.
N'ajoutez pas de carburant si le moteur est
chaud ou s'il tourne.
L'essence est extrêmement inflammable et le contact
de ses vapeurs avec une source d'allumage peut
provoquer une explosion. Entreposez l'essence dans
des récipients approuvés et dans des bâtiments non
occupés, à l'abri des étincelles ou des flammes. Des
éclaboussures de carburant peuvent s'enflammer au
contact de pièces chaudes ou d'étincelles provenant
de l'allumage. N'utilisez jamais d'essence comme
agent nettoyant.

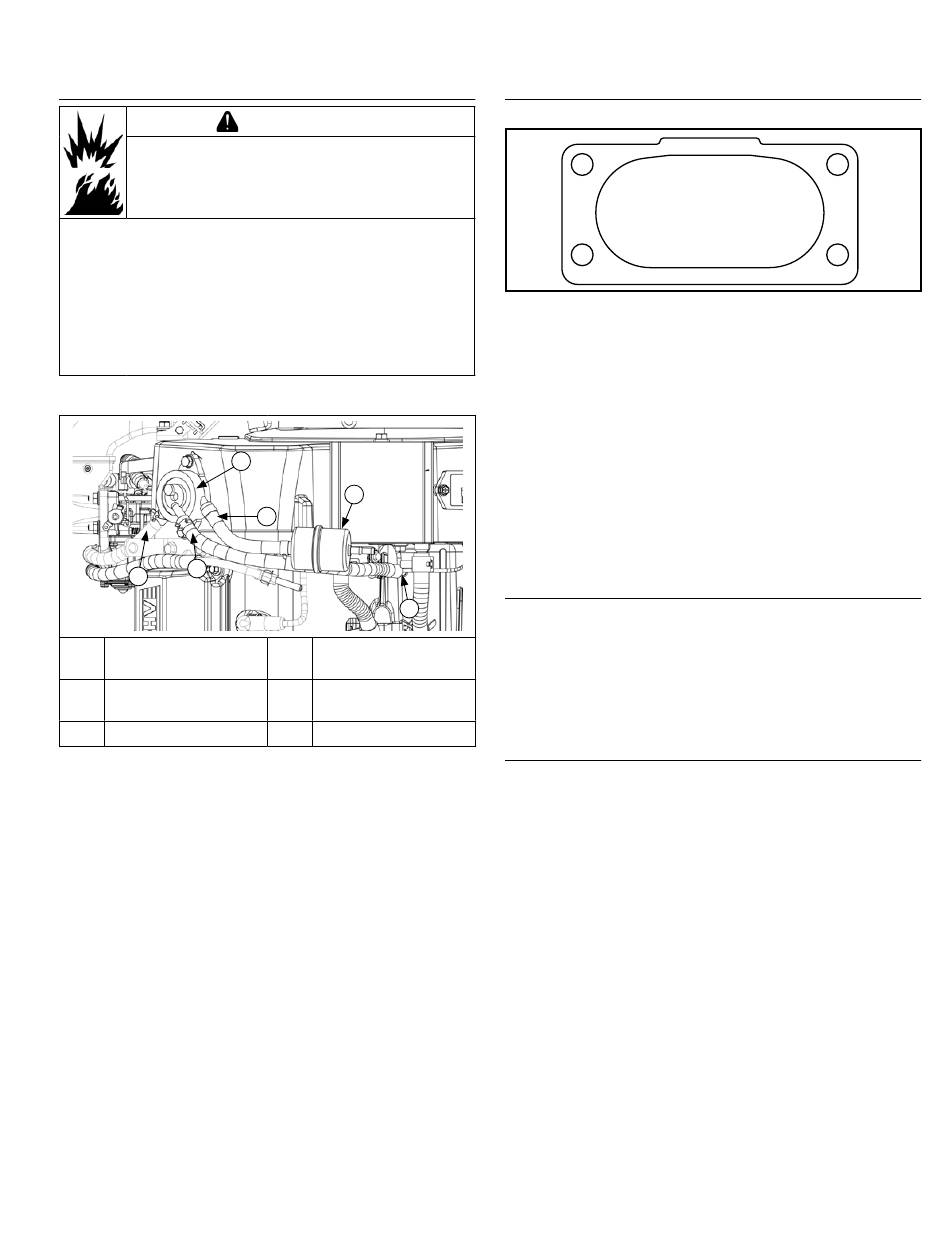

Composants de pompe à carburant
F
B
A
A Conduite de sortie
de carburant
C Raccord de carter
E
Filtre à carburant
REMARQUE : Si une nouvelle pompe de carburant est
installée, elle doit être orientée de la
même manière que l'ancienne pompe.
Une installation incorrecte peut résulter
en des dommages internes.
1. Installez la pompe à carburant et les conduites sous
forme d'ensemble. Branchez la conduite d'impulsion
au raccord de dépression du carter.
2. Installez la pompe à carburant avec les vis. Serrez
les vis au couple de 2,3 N·m (20 po-lb).
3. Connectez les conduites de carburant.
24 690 38 Rév. B
AVERTISSEMENT
E
D
C
B Canalisation
d'impulsions
D Conduite d'entrée
de carburant
F
Pompe à carburant
KohlerEngines.com
Installation du filtre à air
Ordre de serrage
3, 7
2, 6
1. Installez un nouveau joint sur le filtre à air. Assurez-
vous que les trous sont alignés et ouverts.
2. Certains moteurs ont un raccord de connecteur
EVAP sur le boîtier de filtre à air. S'il est retiré, fixez
le raccord au boîtier avec la vis Haut-Bas. Serrez la
vis au couple de 2,1 N·m (19 po. lb.).
3. Installez le filtre à air et les fixations sur les goujons
de fixation. Attachez à l'aide des écrous à tête
hexagonale et à embase. Serrez les écrous en deux
fois. D'abord au couple de 7,3 N·m (65 po-lb), puis
8,2 N·m (73 po-lb), suivant l'ordre indiqué.
4. Installez 2 vis pour fixer le support au filtre à air.
Serrez les vis au couple de 7,9 N·m (70 po-lb).
5. Raccordez le flexible de reniflard au filtre à air.

Installation du silencieux

1. Installez les chemises (le cas échéant). Installez le
silencieux et attachez le matériel au support de
silencieux. Serrez les vis au couple de 9,9 N·m
(88 po-lb).
2. Installez les écrous à tête hexagonale et à embase
aux goujons d'échappement. Serrez les écrous au
couple de 24,4. N·m (216 po-lb).
Installation du refroidisseur d'huile (le cas échéant)
1. Fixez l'adaptateur sur le carter d'huile avec le
raccord de filtre à huile. Serrez la vis au couple de
27 N·m (20 pi-lb).
2. Installez les vis et fixez le refroidisseur d'huile au
boîtier de soufflante.
Remontage
1, 5
4, 8
