3 Présentation du FC 300
Les composants qui forment l'isolation électrique décrite ci-dessous répondent également aux exigences en matière d'isolation renforcée avec les essais
correspondants décrits dans EN 61800-5-1.
L'isolation galvanique PELV existe à six endroits (voir schéma) :
Pour conserver l'isolation PELV, toutes les connexions réalisées sur les bornes de commande doivent être de type PELV : la thermistance doit être à
isolation renforcée.
1. L'alimentation (SMPS) incl. l'isolation du signal de U
3
la tension du courant intermédiaire.
2. Pilotage des IGBT par transformateurs d'impulsions/coupleurs
optoélectroniques.
3. Transducteurs de courant.
4. Coupleur optoélectronique, module de freinage.
5. Courant d'appel interne, RFI et circuits de mesure de la tempé-
rature.
6. Relais personnalisés.
L'isolation galvanique fonctionnelle (a et b sur le schéma) est destinée à l'option de secours 24 V et à l'interface du bus standard RS-485.
Installation à haute altitude
380 - 500 V : à des altitudes de plus de 3000 m, merci de contacter Danfoss Drives en ce qui concerne la norme PELV.
525 - 690 V : à des altitudes de plus de 2000 m, merci de contacter Danfoss Drives en ce qui concerne la norme PELV.
3.6.1 Courant de fuite à la terre
Avertissement :
Tout contact avec les parties électriques, même après la mise hors tension de l'appareil, peut causer des blessures graves ou mortelles.
Veiller également à déconnecter d'autres entrées de tension, par exemple la répartition de charge (connexion de circuit intermédiaire
CC) et le raccordement du moteur en cas de sauvegarde cinétique.
Utilisation du VLT AutomationDrive FC 300 : patienter au moins le temps indiqué dans le chapitre
Ce laps de temps peut être raccourci si tel est indiqué sur la plaque signalétique de l'unité spécifique.
Courant de fuite
Le courant de fuite à la terre du variateur de fréquence dépasse 3,5 mA. Afin de s'assurer que le câble de prise de terre a une bonne
connexion mécanique à la mise à la terre (borne 95), la section du câble doit être d'au moins 10 mm
de terre nominaux terminés séparément.
Appareil à courant résiduel
Ce produit peut causer un cc dans le conducteur de protection. Si un appareil à courant résiduel (RCD) est utilisé comme protection
supplémentaire, seul un différentiel de type B (temps différé) sera utilisé du côté de l'alimentation de ce produit. Voir également la
Note applicative du différentiel, MN.90.GX.02.
La protection du variateur de fréquence par mise à la terre et l'utilisation du différentiel doivent toujours se conformer aux règlements
nationaux et locaux.
40
, indique
CC

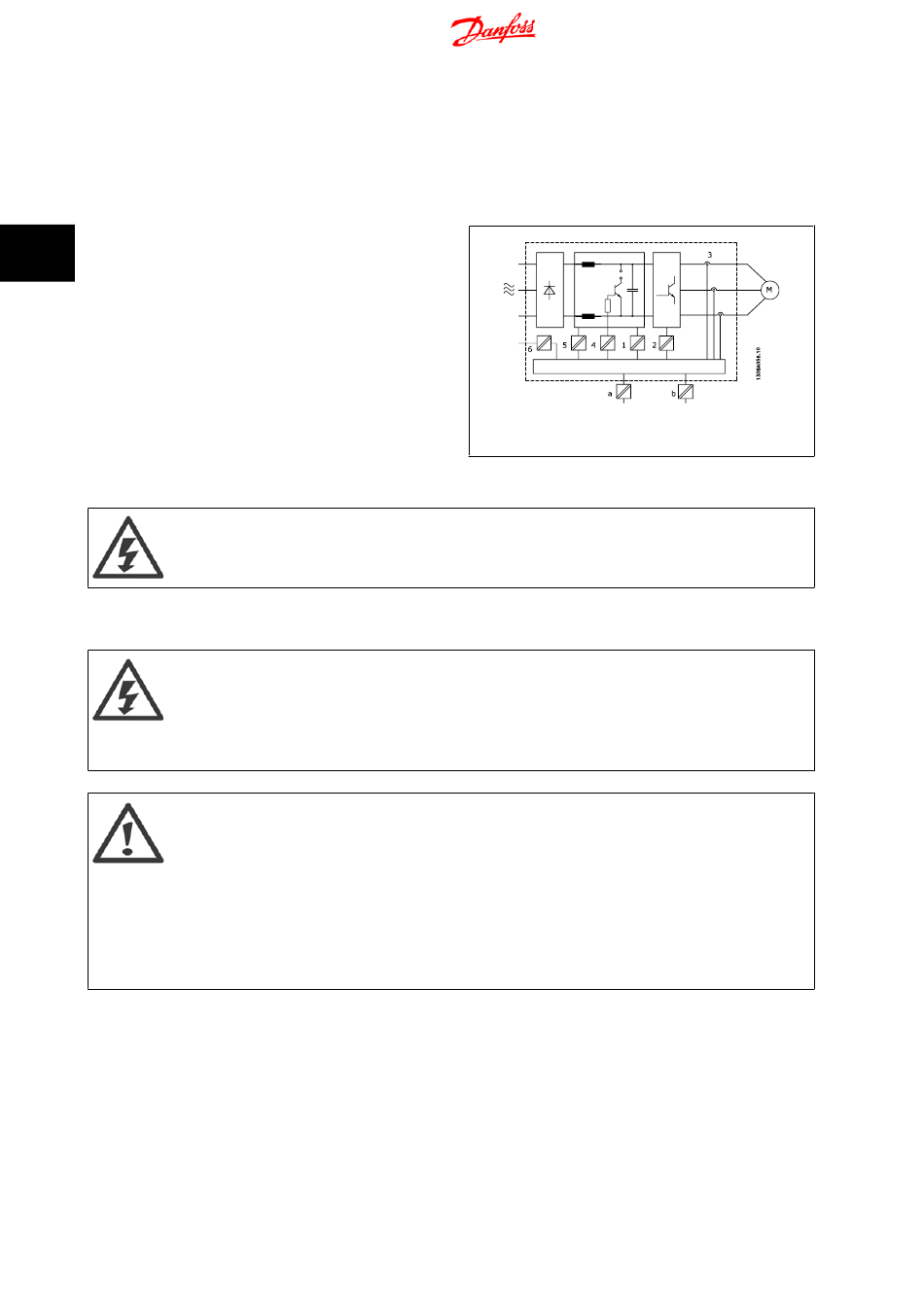

Illustration 3.3: Isolation galvanique
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
Manuel de configuration du FC 300
Précautions de sécurité
.
2 ou être composée de 2 câbles
