Manuel de configuration du FC 300

8 Options et accessoires

Danfoss propose une vaste gamme d'options et d'accessoires pour la série VLT AutomationDrive FC 300.
8.1.1 Installation des modules d'option à l'emplacement A
L'emplacement A est consacré aux options de bus de terrain. Pour de plus amples informations, consulter les manuels d'utilisation séparés.
8.1.2 Installation des modules d'option à l'emplacement B
L'alimentation du variateur de fréquence doit être débranchée.
Il est fortement recommandé de s'assurer que les données des paramètres sont enregistrées (c.-à-d. par le logiciel MCT10) avant que les modules
d'options ne soient insérés/enlevés du variateur.
Retirer le LCP (panneau de commande local), la protection borniers et le châssis du LCP du variateur de fréquence.
Installer la carte de l'option MCB 10x dans l'emplacement B.
Brancher les câbles de commande et les placer sur les étriers fournis.
* Enlever la débouchure sur le châssis étendu du LCP de manière à monter l'option sous le châssis du LCP.
Remonter le châssis du LCP et la protection borniers.
Remonter le LCP ou le couvercle aveugle du châssis du LCP.
Remettre le variateur de fréquence sous tension.
Régler les fonctions d'entrées et sorties aux paramètres correspondants, comme indiqué au chapitre

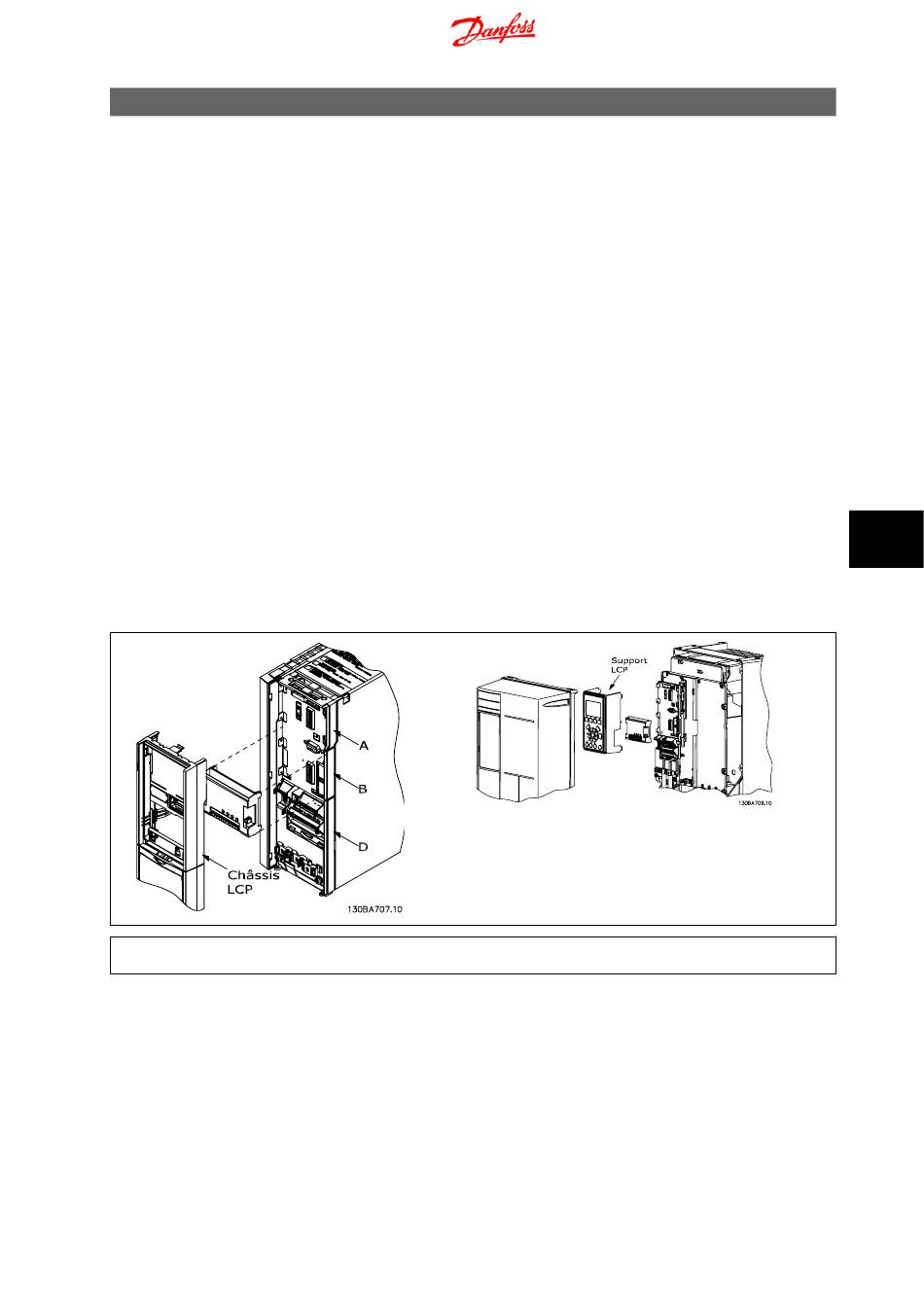

Protections A2, A3 et B3
MG.33.BA.04 - VLT
®
est une marque déposée Danfoss
8 Options et accessoires
Caractéristiques techniques générales.
Protections A5, B1, B2, B4, C1, C2, C3 et C4
8
155
