Manuel de configuration du FC 300
7.1.6 Système de variateur de boucle fermée
Un système de variateur comprend en général différents élé-
ments tels que :
• Moteur
• Ajout
(Boîte de vitesses)
(Frein mécanique)
• AutomationDrive FC 302
• Codeur comme système de retour
• Résistance de freinage pour un freinage dynamique
• Transmission
• Charge
Les applications demandant un contrôle de frein mécanique demanderont
normalement une résistance de freinage.
7.1.7 Programmation de la limite de couple et d'arrêt
Dans des applications avec frein électromécanique externe, p. ex. pour le levage, il est possible d'arrêter le variateur de vitesse via un signal d'arrêt
'normal' et d'activer simultanément le frein électromécanique externe.
L'exemple de raccordement montre comment programmer le variateur de fréquence.
Le frein externe peut être relié aux relais 1 ou 2, voir paragraphe
NF [3] et la borne 29 sur Mode born. 29, Sortie [1] et Limite couple & arrêt [27].
Description :
Lorsqu'un ordre d'arrêt est actif via la borne 18 et que le variateur de fréquence n'est pas en limite de couple, le moteur suit la rampe de décélération
jusqu'à 0 Hz.
Si le variateur de fréquence est en limite de couple et qu'un ordre d'arrêt est activé, la borne 29 Sortie (programmée sur Limite couple & arrêt [27]) est
activée. Le signal envoyé à la borne 27 passe de '1 logique' à '0 logique' et le moteur commence à passer en roue libre, garantissant ainsi que l'opération
de levage s'arrête, même si le variateur lui-même ne peut pas gérer le couple requis (à savoir en raison d'une surcharge excessive).
- Démarrage/arrêt avec la borne 18
Par. 5-10 Démarrage [8]
- Arrêt rapide avec la borne 27
Par. 5-12 Lâchage [2]
- S.born.29
Par. 5-02 Mode born.29 Sortie [1]
Par. 5-31 Limite couple et arrêt [27]
- Sortie relais [0] (Relais 1)
Par. 5-40 Ctrl frein mécanique [32]
Commande du frein mécanique
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
7 Exemples d'application

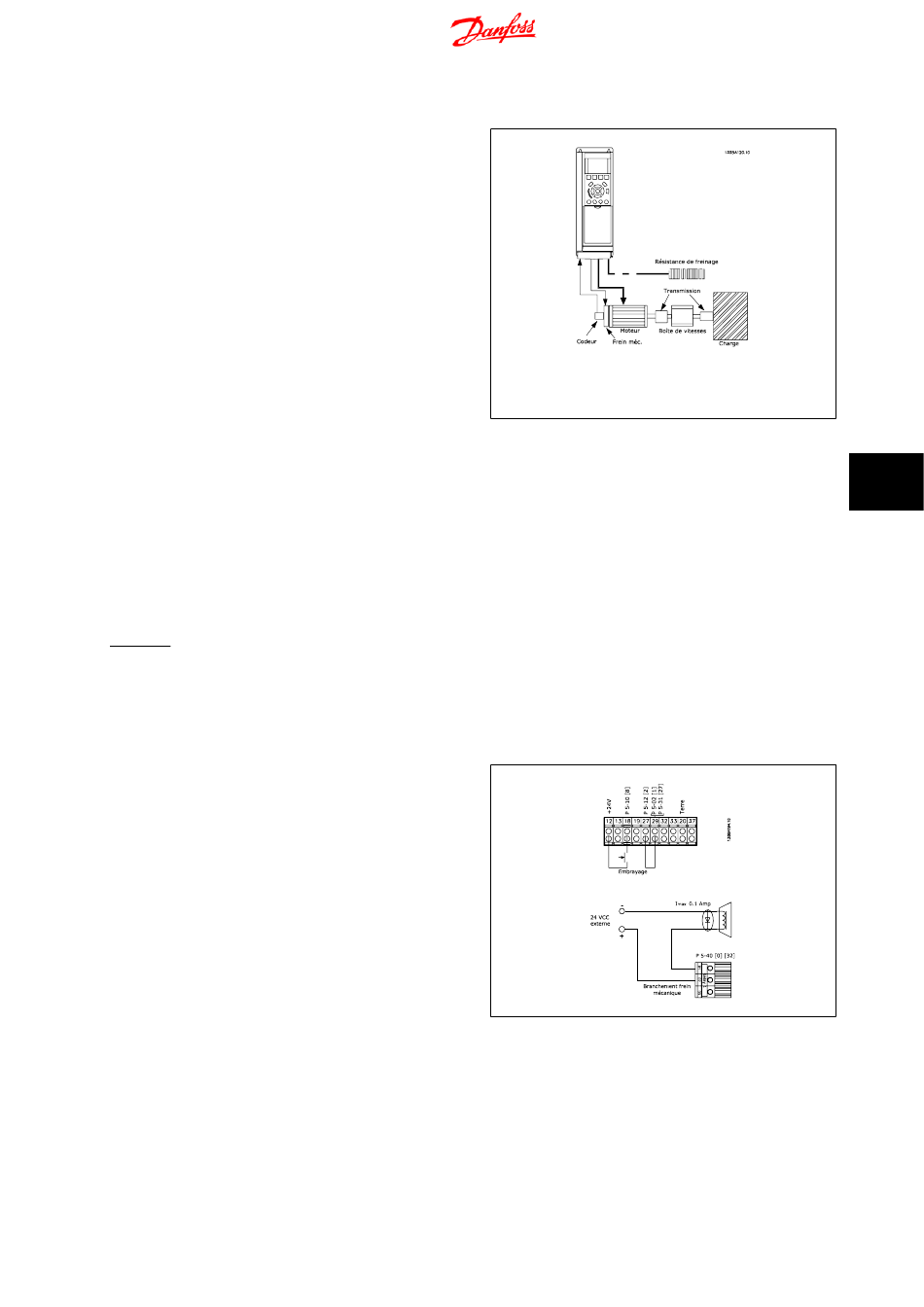

Illustration 7.1: Process élémentaire pour le contrôle
de vitesse en boucle fermée du FC 302
. Programmer la borne 27 sur Lâchage [2] ou Roue libre
7
151
