Manuel de configuration du FC 300
• Éviter de terminer le blindage par des extrémités tressées. Une terminaison de ce type augmente l'impédance des hautes fréquences du blindage,
ce qui réduit son efficacité dans les hautes fréquences. Utiliser des étriers de serrage basse impédance ou des couronnes de câble CEM à la
place.
• Éviter dans la mesure du possible d'utiliser des câbles moteur ou de commande non blindés dans les armoires renfermant les variateurs.
Laisser le blindage aussi près que possible des connecteurs.
L'illustration montre un exemple d'installation électrique d'un variateur de fréquence IP20 conforme aux normes CEM. Le variateur de fréquence a été
inséré dans une armoire d'installation avec contacteur de sortie et connecté à un PLC qui, dans cet exemple, est installé dans une armoire séparée. Un
autre mode d'installation peut assurer une performance conforme aux normes CEM, pourvu que les directives de bonnes pratiques ci-dessus soient suivies.
Si l'installation n'est pas exécutée selon les directives et lorsque des câbles et fils de commande non blindés sont utilisés, certaines conditions d'émission
ne sont pas remplies, bien que les conditions d'immunité soient, elles, respectées. Voir le paragraphe

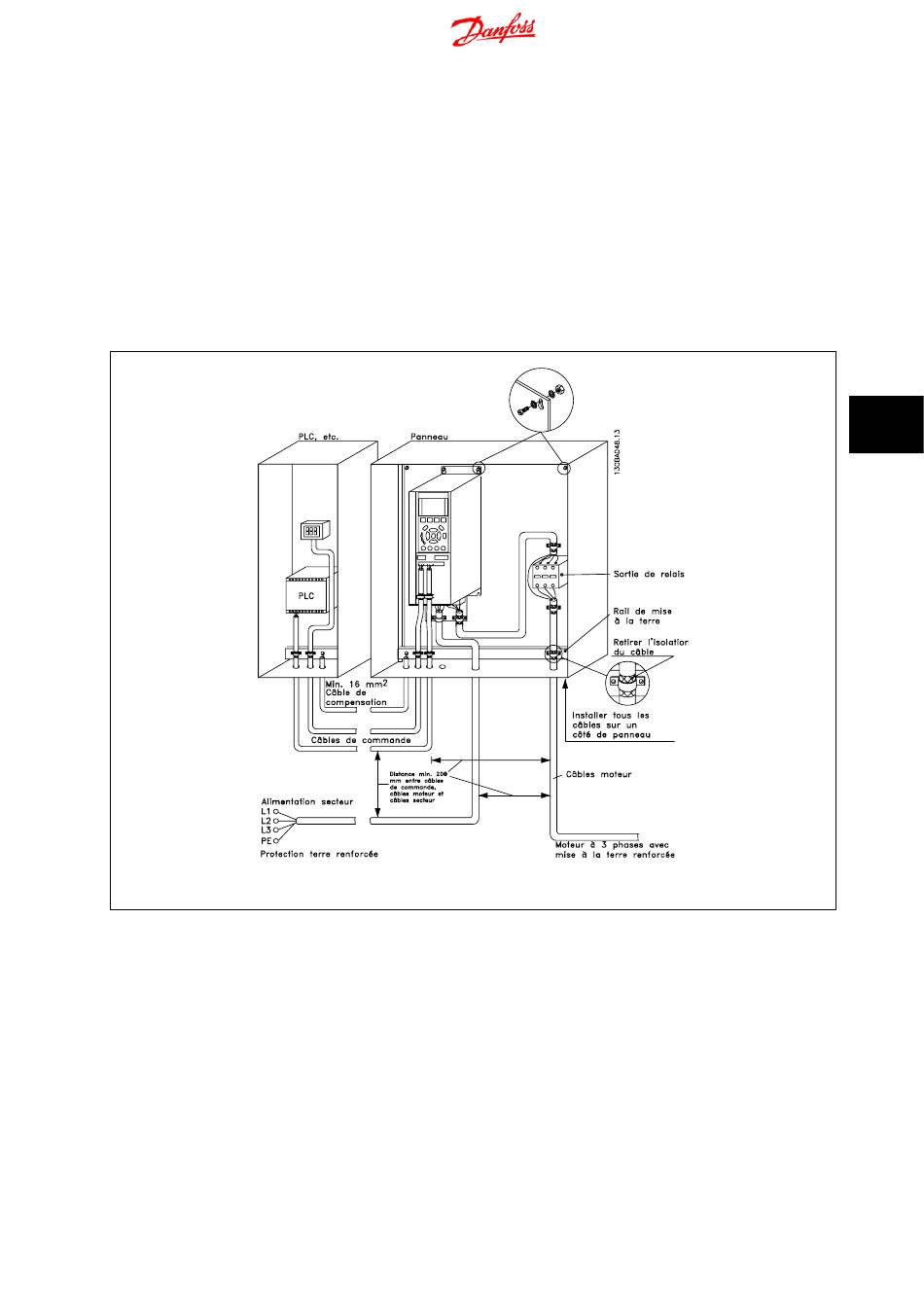

Illustration 6.54: Installation électrique d'un variateur de fréquence conforme aux normes CEM dans un boîtier métallique.
MG.33.BA.04 - VLT ® est une marque déposée Danfoss
Résultats aux essais CEM
.
6 Installation
